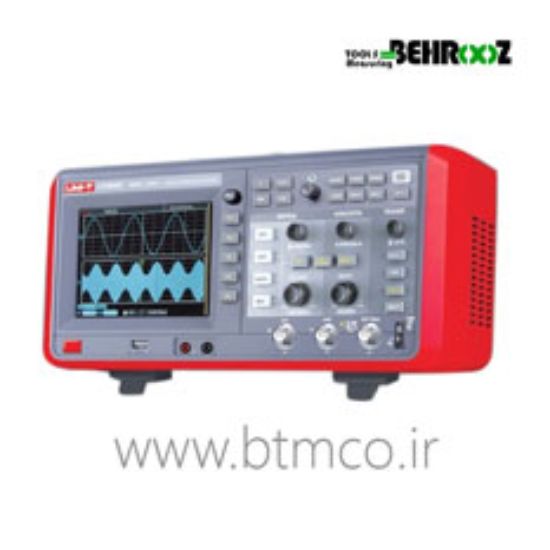

اسکوپ چهار کاناله مدل UTD4000
DIGITAL STORAGE OSCILLOSCOPES UTD4000 FOUR-CHANNEL
اسکوپ مدل UTD4000 FOUR-CHANNEL SERIES : اندازه گیری ولتاژ : توسط اسیلوسکوپ می توان ولتاژهای AC و DC را با دقت خیلی زیاد اندازه گیری کرد. برای این منظور ابتدا ولوم Volt Variable را تا انتها در جهت حرکت عقربه های ساعت می چرخانیم و آن را در حالت Cal قرار می دهیم. سپس با قرار دادن کلید AC–GND–DC روی حالت GND اشعه را ترجیحاً در وسط صفحه نمایش اسیلوسکوپ و یا در هر نقطه دلخواه دیگری از صفحه نمایش تنظیم می کنیم و سپس کلید فوق را در حالت DC قرار می دهیم تا سیگنال اعمال شده به اسیلوسکوپ بر روی صفحه نمایش اسیلوسکوپ ظاهر شود. حال در صورتی که سیگنال ورودی، یک سیگنال AC باشد برای بدست آوردن ولتاژ پیک آن ، تعداد خانه های اشغال شده بین محل تنظیم اشعه در حالت GND و پیک سیگنال AC را شمرده و در ضریب Volt/Div ضرب می کنیم و برای بدست آوردن ولتاژ مؤثر این سیگنال ، مقدار ولتاژ پیک بدست آمده را بر 1.414 تقسیم می کنیم. اسیلوسکوپ UTD4000 FOUR-CHANNEL SERIES جز محصولات جدید کمپانی UNI-T بوده و قابلیت های ویژه ای نسبت به سایر نوسان نماها دارد.
مشخصات فنی اسکوپ یونیتی مدل UTD4000 :
- پهنای باند و زمان صعود
- UTD4104C:100MHz& ≤3.5ns
- UTD4204C :200MHz& ≤1.8ns
- رنج نمونه برداری : 2GS/s
- UTD4104C : حساسیت عمودی : 2mV~5V/div
- UTD4204C : حساسیت عمودی : 2mV~5V/div
- زمان اسکن اولیه
- UTD4104C : 5ns~50s/div
- UTD4204C : 2ns~50s/div
- حداکثر طول ضبط : 1024K
- اندازه گیری خودکار موج ها
- اندازه گیری خودکار 24 شکل موج ، پورتUSB ، انجام اعمال ریاضی ، چهار کانال ، کیف حمل
توضیحات بیشتر :
اسیلوسکوپ وسیله اندازه گیری است، که کار آن نمایش ولتاژ بر حسب زمان است. این دستگاه بیشتر توسط دانشجویان رشته برق الکترونیک و مخابرات مورد استفاده قرار می گیرد و یا توسط افرادی که به نوعی با برق سروکار دارند. اسیلوسکوپ ها قابلیت این را دارند که دو یا چند شکل موج ولتاژ در واحد زمان را به طور هم زمان روی صفحه اسیلوسکوپ نمایش دهند. همچنین این قابلیت را دارند که یک شکل موج ولتاژ را برحسب دیگری نمایش دهند. به این مد لیساژور یا X-Y می گویند. این دستگاه را با جستجو عبارات کلیدی زیر می توانید پیدا کنید.ا ز قبیل : نوسان نما ، اسکوپ ، اسکوپ پرتابل ، اسیلوسکوپ پرتابل ، نوسان سنج و ... .
