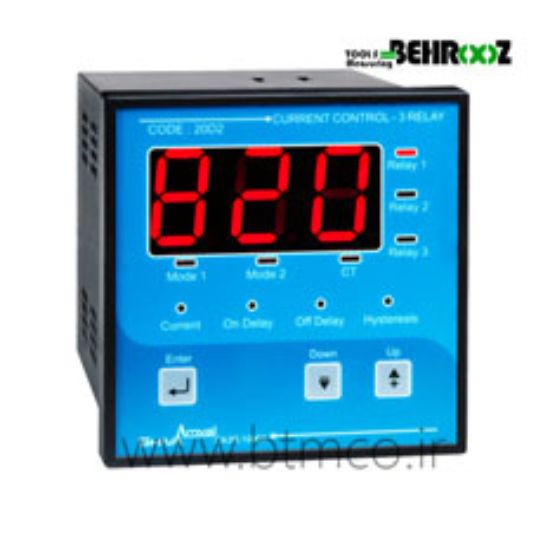

رله کنترل جریان سه رله ای شیواامواج مدل 20D2
Triple Current Control Relay shiva amvaj Model 20D2
رله کنترل جریان سه رله ای شیواامواج مدل 20D2 قابلیت اندازه گیری و نمایش جریان ورودی و قطع رله های خروجی با توجه به جریان ورودی رل دارا می باشد، همچنین دارای 3 رله خروجی با 3 حد جریان قابل تعریف به صورت مجزا و 2 مد کنترلی به صورت وابسته وغیر وابسته می باشد
مشخصات فنی رله کنترل جریان سه رله ای شیواامواج مدل20D2
- ۳ عدد رله خروجی با سه عدد جریان قابل تعریف به صورت مجزا
- ۲ مد کاری کنترل رله ها به صورت وابسته و غیر وابسته
- زمان های تأخیر در وصل و تأخیر در قطع مجزا برای رله ها
- هیسترزیس قابل تعریف برای حد جریان وصل و قطع رله ها
- دارای ۱۰ عدد نشانگر برای اعلام
- Current: وضعیت نمایش یا تنظیم جریان (0.01A-100%CT)
- On Delay: وضعیت تنظیم تأخیر در وصل (1-120Sec)
- Off Dealy: وضعیت تنظیم تأخیر در قطع (120Sec)
- Hysteresis: وضعیت تنظیم هیسترزیس جریان وصل رله ها (1-20% مقدار تنظیم شده)
- Mode1: وضعیت عملکرد در مد 1(مد غیر وابسته)
- Mode2: وضعیت عملکرد در مد 2(مد غیر وابسته)
- CT: نمایش و تنظیم CT(5/5-1000/5A)
- Relay1: وضعیت رله ۱
- Relay2: وضعیت رله ۲
- Relay3: وضعیت رله ۳
