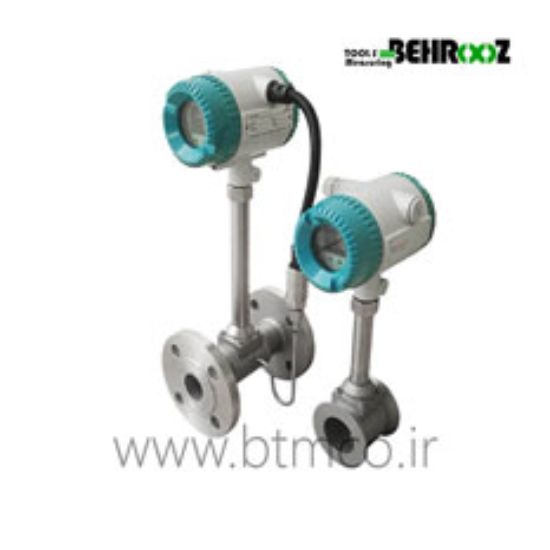

فلومتر ورتکس گاز های طبیعی مارمونیکس مدل MVF-2700

فلومتر ورتکس گاز های طبیعی مارمونیکس مدل MVF-2700 بر اساس تئوری Todor von karmanو تئوری رابطه جریان

 کار می کند. هنگامیکه مانعی در مسیر سیال قرار گیرد سیال قادر نیست تا به شئیی در طرف پایین دست بچسبد و به طور

 تناوبی از یک طرف و سپس از طرف دیگر جدا میشود . سیال با حرکت اهسته درلایه مرزی در بدنه از طرف پایین دست جدا

 شده وبه گرداب تبدیل میشوند. هنگامیکه گرداب از یک طرف بدنه تشکیل میشودسرعت سیال ازآن طرف افزایش یافته و

 فشار کاهش میابد. در طرف دیگرسرعت کاهش یافته و فشار افزایش میابد بنابراین سبب تغییر فشار در دو سوی بدنه میباشد.

 هنگامیکه گرداب بعدی از طرف مخالف تشکیل میشود، همه اثرات معکوس میشود. در نتیجه توزیع سرعت و فشار در مجاورت

 بدنه با فرکانس مشابه ای با تغییرات فرکانس تشکیل گردابها تغییر میکند. فرکانس گردابه به طور مستقیم متناسب با سرعت جریان ودرنتیجه با فلو حجمی می باشد. گردابه ایجادشده در دوطرف مانع باعث ایجادفشارمثبت یامنفی شده وبا استفاده ازیک سنسور خازنی تشخیص داده شده و به سیگنال الکتریکی تبدیل میشود.دارای ویژگی های قطعات یکپارچه که از تجزیه قطعات جلوگیری می کند، دارای صفحه مدار دیجیتال و بردمداردیجیتال که از مزایای ضد لرزش وضد تداخل بهره میبرد، استفادازفناوری پیشرفته FISH SCALE ، که باعث می شود درز جوشکاری زیبا و صاف به نظر برسد، سنسور دمای این دستگاه می تواند باالترین دما را درحدود 350 درجه سانتس گراد اندازه گیری کند،می باشد.



مشخصات فنی فلومتر ورتکس گاز های طبیعی مارمونیکس مدلMVF-2700)
