در دنیای برق و الکترونیک، دانستن چگونگی اندازه گیری دقیق ولتاژ، جریان و مقاومت، یکی از مهارت های پایه است. ابزاری که مهندسان، تعمیرکاران و حتی علاقه مندان به الکترونیک روزانه از آن استفاده می کنند، مولتی متر و اهم متر هستند. در نگاه اول شاید این دو وسیله خیلی مشابه به نظر برسند، زیرا هر دو وظیفه ی اندازه گیری پارامترهای مرتبط با مدار را بر عهده دارند. اما در واقعیت، تفاوت های فنی، ساختاری و عملکردی چشمگیری بین آن ها وجود دارد. در این مقاله به صورت کاملا تخصصی و قابل درک برای عموم، فرق مولتی متر با اهم متر را بررسی می کنیم. در پایان دقیقا خواهی دانست که چه زمانی از اهم متر استفاده کنی، چه نوع مولتی متری مناسب نیازت است و چرا امروزه مولتی متر دیجیتال تبدیل به ابزار استاندارد صنایع برق و تعمیرات شده است.
مولتی متر چیست؟
مولتی متر (Multimeter) که در فارسی به آن چند منظورهسنج یا چند آمپر هم گفته می شود، وسیله ای برای اندازه گیری چندین کمیت الکتریکی مختلف است. معمول ترین پارامترهایی که یک مولتی متر اندازه می گیرد عبارت اند از:
- ولت (V) برای اندازهگیری ولتاژ
- آمپر (A) برای اندازهگیری جریان
- اهم (Ω) برای اندازهگیری مقاومت
بنابراین، مولتی متر ترکیبی از سه ابزار کلیدی است: ولت متر، آمپرمتر و اهم متر.
انواع مولتی متر
مولتی مترها به دو دسته کلی تقسیم می شوند:
۱. مولتی متر آنالوگ (Analog Multimeter)
این نوع از مولتی متر با عقربه کار می کند و از یک صفحه مدرج برای نمایش مقدار اندازه گیریشده بهره می برد. مزیت آن پاسخ دهی بلادرنگ است، اما دقت پایینی دارد و در برابر شوک الکتریکی حساس است.
۲. مولتی متر دیجیتال (Digital Multimeter – DMM)
نوع دیجیتال رایج تر و مدرن تر است. دارای نمایشگر LCD یا LED است، دقت بالاتری دارد و قابلیت اندازه گیری مقادیر مختلف با تنظیم خودکار (Auto range) را فراهم می کند.
کاربرد مولتی متر
مولتی متر می تواند پارامتر های زیر را اندازه گیری کند.
- اندازه گیری ولتاژ DC و AC
- بررسی سلامت باتری، خازن و دیود
- تشخیص اتصال کوتاه یا قطعی مدار
- اندازه گیری مقاومت و پیوستگی مدار
- عیب یابی تجهیزات الکترونیکی
اهم متر چیست؟
اهم متر (Ohmmeter) ابزاری تک منظوره است که تنها برای اندازه گیری مقاومت الکتریکی (Resistance) طراحی شده است. مقاومت، پارامتری است که نشان می دهد ماده یا قطعه تا چه اندازه در برابر عبور جریان الکتریکی مقاومت می کند.
نحوه عملکرد اهم متر
در یک اهم متر ساده، یک باتری داخلی جریان کوچکی را از میان جسم مورد اندازه گیری عبور می دهد. میزان کاهش ولتاژ در دو سر جسم، متناسب با مقاومت آن است و مقدار نهایی از روی نمایشگر یا عقربه قرائت می شود.
انواع اهم متر
اهم متر به دو نوع تقسیم می شود:
- اهم متر آنالوگ: دارای صفحه مدرج و عقربه مکانیکی
- اهم متر دیجیتال: مقدار مقاومت را روی نمایشگر عددی نشان میدهد
کاربردهای اهم متر
اهم متر می تواند پارامتر های زیر را بسنجد.
- بررسی سلامت سیم های برق
- تست مقاومت یک مقاومت (Resistor)
- آزمایش قطع یا اتصال در مدارها
- تست فیوز یا سیم پیچ موتور

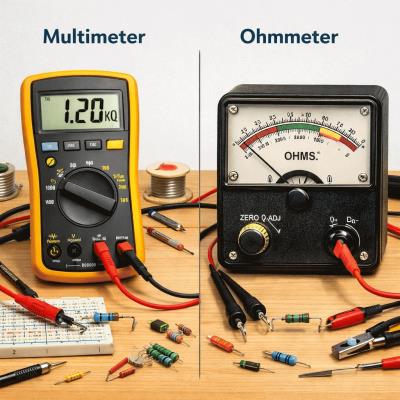

تفاوتهای اصلی مولتی متر و اهم متر:
در ادامه تفاوت های اصلی بین مولتی متر و اهم متر را بررسی می کنیم:
عملکردها (Functionality):
مولتی متر: این دستگاه یک ابزار چندکاره است. علاوه بر اندازه گیری مقاومت (اهم)، قادر به اندازهگیری پارامترهای حیاتی دیگر در مدارهای الکتریکی مانند ولتاژ (AC/DC)، جریان (AC/DC)، و اغلب تست دیود، تست پیوستگی (با صدای بوق) و حتی اندازه گیری خازن است.
اهم متر: همانطور که از نامش پیداست، وظیفه ی اصلی و تقریبا تنها عملکرد آن، اندازه گیری مقاومت الکتریکی (بر حسب اهم Ω) است. این دستگاه قابلیت سنجش ولتاژ یا جریان را ندارد.
نوع نمایش (Display Type):
مولتی متر: مولتی مترهای مدرن عمدتا دیجیتال هستند و مقادیر اندازه گیری شده را روی نمایشگر LCD یا LED نمایش می دهند. البته مدل های آنالوگ قدیمی تر نیز با عقربه وجود دارند.
اهم متر: اهم مترهای سنتی بیشتر به صورت آنالوگ با یک عقربه مکانیکی که روی درجه بندی مقاومت حرکت می کند، یافت می شوند. هرچند مدل های دیجیتال اهم متر نیز وجود دارند، اما کمتر رایج هستند.
دقت اندازه گیری (Accuracy):
مولتی متر: به خصوص در مدل های دیجیتال، مولتی مترها دقت اندازه گیری بسیار بالایی را ارائه می دهند که برای کارهای تخصصی و حساس الکترونیکی ضروری است.
اهم متر: دقت اهم مترها معمولا متوسط است و ممکن است تحت تاثیر عواملی مانند نوسانات دمایی یا کیفیت خود دستگاه قرار گیرد.
پوشش پارامترها (Parameters Covered):
مولتی متر: طیف وسیعی از پارامترها را پوشش می دهد: ولتاژ، جریان، مقاومت، تست پیوستگی، تست دیود و گاهی فرکانس، دما، رطوبت، و ظرفیت خازن.
اهم متر: به طور مشخص فقط مقاومت را اندازه گیری می کند.
کاربران هدف (Target Users):
مولتی متر: به دلیل قابلیت های گسترده، ابزار اصلی مهندسان برق، تکنسین های تعمیرات، تعمیرکاران لوازم خانگی و الکترونیک، و دانشجویان رشته های فنی است.
اهم متر: بیشتر برای کاربران مبتدی، دانش آموزان در کارگاه های آموزشی پایه، یا برای تست های ساده و سریع مقاومت در برخی کاربردهای خانگی مناسب است.
قیمت (Price):
مولتی متر: به طور کلی قیمت بالاتری دارد، زیرا چندین ابزار اندازه گیری را در یک دستگاه ترکیب کرده است.
اهم متر: معمولا ارزان تر و اقتصادی تر است، زیرا کاربرد محدودتری دارد.
قابلیت Auto Range:
مولتی متر: بسیاری از مولتی مترهای مدرن (به خصوص دیجیتال) دارای قابلیت “Auto Range” یا “محدوده خودکار” هستند. این ویژگی به طور خودکار محدوده مناسب اندازه گیری را بر اساس سیگنال ورودی انتخاب می کند و نیاز به تنظیم دستی محدوده را از بین می برد.
اهم متر: معمولا این قابلیت را ندارند و کاربر باید به صورت دستی محدوده اندازه گیری مقاومت را تنظیم کند.
طراحی و ارگونومی (Design & Ergonomics):
مولتی متر: به دلیل داشتن کلیدهای سلکتور چند حالته، نمایشگر بزرگتر و گاهی پراب های بیشتر، ممکن است کمی سنگین تر و بزرگتر باشد.
اهم متر: معمولا سبک، جمع وجور و با طراحی ساده تر است، زیرا تنها یک یا دو پیچ تنظیم دارد.
جدول مقایسه ی تفاوت مولتی متر و اهم متر
در جدول زیر مقایسه ای جامع میان مولتی متر و اهم متر آورده شده است:
|
ویژگی ها
|
مولتی متر | اهم متر |
|---|---|---|
| تعداد عملکردها | چندعملکردی (ولت، آمپر، اهم و تست خازن و دیود) | تک عملکردی (فقط اندازه گیری مقاومت) |
| نوع نمایش | دیجیتال یا آنالوگ با نمایشگر LCD/LED | اغلب آنالوگ با عقربه مکانیکی |
| دقت اندازه گیری | بسیار بالا در مدل های دیجیتال | متوسط، متاثر از شرایط محیطی |
| پوشش پارامترها | ولتاژ، جریان، مقاومت، خازن، دیود، تست پیوستگی | فقط مقاومت (Ω) |
| کاربران هدف | مهندسان برق، تعمیرکاران، دانشجویان فنی | کاربران مبتدی، آموزشگاه ها |
| قیمت تقریبی | بالاتر به دلیل چند کاره بودن | پایین تر و اقتصادی تر |
| قابلیت Auto Range | دارد (در مدل های پیشرفته) | ندارد |
| وزن و طراحی | نسبتا سنگین تر، با کلیدهای بیشتر | سبک و ساده در طراحی |
| سطح کاربرد آموزشی | برای آموزش های پیشرفته و فنی | برای آموزش ابتدایی مفاهیم مقاومت |
مولتی متر چگونه کار می کند؟
مولتی متر از مدارهای الکترونیکی داخلی تشکیل شده که شامل مقاومت های دقیق، مدار مقیاس گذاری، ریزپردازنده و نمایشگر است. وقتی تنظیم دستگاه روی حالت خاصی قرار می گیرد (مثلا ولتاژ یا جریان)، دستگاه مسیر اندازه گیری مخصوص به آن را فعال می کند.
در مولتی متر دیجیتال مدرن، تبدیل آنالوگ به دیجیتال (ADC) داده ها را خوانده و مقادیر عددی دقیق را روی نمایشگر نشان می دهد.
مدار داخلی مولتی متر دیجیتال
- ورودی محافظت شده (Input Protection): برای جلوگیری از آسیب در ولتاژهای بالا
- مدار تقسیم مقاومتی (Voltage Divider): جهت مقیاس بندی ولتاژ
- مدار جریان (Current Shunt): برای اندازه گیری جریان با افت ولتاژ کنترل شده
اهم متر چگونه کار میکند؟
وقتی دو پراب اهم متر را به دو سر مقاومت متصل می کنی، جریان اندکی از باتری داخلی از قطعه عبور می کند. مقدار این جریان به اندازه مقاومت وابسته است. با استفاده از قانون اهم، دستگاه مقدار مقاومت را این گونه محاسبه می کند:
R=V/I
که در آن 𝑅 مقاومت، V ولتاژ باتری داخلی و I جریان عبوری است.
به همین دلیل، هنگام استفاده از اهم متر نباید آن را به مدار برقدار وصل کرد، چون ولتاژ خارجی باعث خطا یا حتی سوختن مدار اهم متر می شود.
تفاوت از دید آموزشی و حرفه ای
در آموزشگاه های فنی و مدارس، از اهم متر برای آموزش مفهوم پایه ای «مقاومت الکتریکی» استفاده می شود. اما در مراکز صنعتی و تعمیراتی، مولتی متر ابزاری استاندارد است که می تواند چندین وظیفه را هم زمان انجام دهد.
برای مثال:
- تعمیرکار موبایل یا لپ تاپ برای اندازه گیری ولتاژ تغذیه و تست مقاومت مدار از مولتی متر دیجیتال استفاده می کند.
- دانش آموزی که در حال یادگیری قانون اهم است، از یک اهم متر ساده بهره می برد.
چرا مولتی متر دیجیتال جای اهم متر را گرفت؟
امروزه در اکثر کارگاه ها و آزمایشگاه ها، اهم متر مستقل تقریبا کنار گذاشته شده است. زیرا:
- مولتی متر همه قابلیت های اهم متر را دارد.
- علاوه بر مقاومت، ولتاژ و جریان را هم می سنجد.
- قیمت مولتی مترهای اقتصادی امروزی چندان بیشتر از اهم متر نیست.
- دقت بالاتر و امکانات اضافی (تست دیود، پیوستگی، ظرفیت خازن) دارد.
- رابط کاربری دیجیتال و خوانایی بالا.
در نهایت، انتخاب بین اهم متر و مولتی متر به نیازهای شما بستگی دارد. اگر به دنبال ابزاری ساده و مقرون به صرفه برای اندازه گیری مقاومت در مدارهای ساده هستید، اهم متر گزینه ای عالی و کاربرپسند خواهد بود. این ابزار با دقت بالا در اندازه گیری مقاومت، انتخابی مناسب برای تست های خانگی و پروژه های کوچک است.
اما اگر نیاز به ابزاری با دقت بالاتر و قابلیت اندازه گیری چندین پارامتر مانند ولتاژ، جریان، دما و ظرفیت دارید، مولتی متر می تواند گزینه ای مناسب تر باشد. این ابزار برای تست های پیچیده تر و مدارهای صنعتی و حرفه ای طراحی شده و می تواند در انواع مختلفی از اندازه گیریها کمک کند.
در نهایت، چه اهم متر و چه مولتی متر هرکدام مزایا و کاربردهای خاص خود را دارند. برای انتخاب مناسب ترین ابزار، باید به نوع پروژه، نیاز به دقت اندازه گیری و بودجه موجود توجه داشته باشید. انتخاب صحیح ابزار می تواند تاثیر زیادی در دقت و کیفیت تست ها و همچنین صرفه جویی در زمان و هزینه ها داشته باشد.
