بعضي از عناصر مولكولهاي آن خاصيت مغناطيسي دارند مثل آهن كه در حالت عادي از نظر مغناطيسي خنثي است ولي در ميدان الكتريكي اگر قرار بگيرد مولكولهاي آن منظم شده و خاصيت آهن ربائي پيدا ميكند.همينطور برخي از فلزات الكتريكي خاصيت الكتريكي دارند كه با گرما آن خاصيت را می‌گيرند.

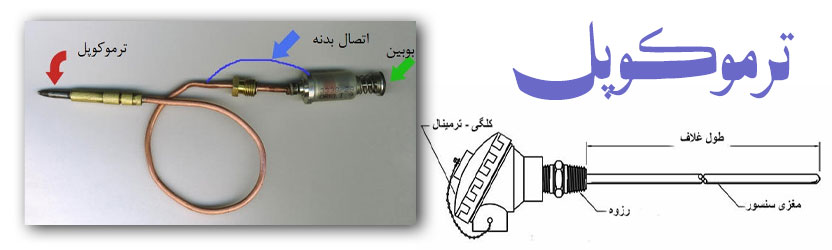

ترموكوپل از دو سيم غير
یك تفاوت گرما ایجاد میشود و چون به هم وصل شده اند یك تفاوت بار الكتریكی در أن نقطه پیدا میشود A لذا در فلزاگر هردو فلز یكسان باشند این تفاوتها با هم مساوی لذا همدیگر را خنثی میكنند فلزها حتما نباید به هم جوش بخورند بر عكس در جوشكاری باعث مقداری خطا میشود كه البته قابل صرف نظر است توجه: در جاهائی كه لرزش وجود دارد ناچار باید فلزها را به همدیگر جوش داد. پتانسیلی كه ترموكوپل ها میدهند حداكثر 50 میلی ولت می‌باشد. بر خلاف أر تی دی ها حتما باید دو درجه حرارت وجود داشته باشد. و نباید كل سیم ها حرارت ببینند.
Vt=K(T1-T2) T1=T2,Vt=0
قوانین پنجگانه ترموكوپل ها
- ولتاژی كه ترموالكتریك تولید میكند فقط بستگی به درجه حرارت T1وT2داردو به درجه حرارت میانی بستگی ندارد.
- در هر نقطه ای از سیم ترموكوپل میتوان سیم دیگری وصل نمود بشرطی كه درجه حرارت نقطه
- TC با TD برابر باشد شكل (NO:B)
- میتوان انتهای دو سیم را به هم وصل كرد بشرطی كه TD=TC باشد شكل NO: C .
- قانون فلز میانی كاربرد أزمایشگاهی دارد .و برای پیدا كردن جنس ترموكوپل مجهول بكار می‌رود.
- قانون درجه حرارت میانی
استاندارد ترموكوپل ها:
E ,K, T ,J, R یا S ,U, V ,B
بیشتر است پس پلاریته دارد D.C د ولتاژ ترموكوپل
| نوع ترموكوپل | جنس سيم مثبت | جنس سيم منفي | حساسيت ميكرو ولت | رنج كاركرد |
| E | كرومل | كنستانتان | 68 | +800 |
| K | مس | كنستانتان | 46 | +300 |
| T | كرومل | ألومل | 42 | +1100 |
| J | أهن | كنستانتان | 46 | +700 |
| R ياS | پلاتينوم | پلاتينوم+روبيدوم | 8 | +1600 |
| U,V | مس | مس نيكل | - | - |
بخاطر استفاده از مس خاصيت ضد اكسيداسيون دارد لذا در كورها كه اكسيداسيون رخ می‌دهد مناسب تر می‌باشد K ترموكوپل نوع
.در صنعت بيشتر استفاده میشود :T چرا ترموكوپل نوع
ازهمه خطی است رنج درجه حرارت مناسبی دارد حساسيت خوبی دارد.
.در مكان هایی كه امكان اكسيداسيون وجود دارد استفاده نمی‌شود J به علت وجود آهن در ترموكوپل نوع

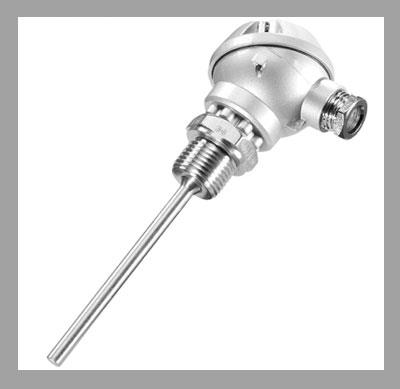

انواع ترموکوپل
ترموكوپل ها از نظر نقاتصال به سه دسته تقسيم میشود:
- اتصال نهان اتصال داخل يك غلاف ايزوله شده
- اتصال زمين شده اتصال به غلاف وصل شده
- اتصال بيرون از غلاف كه تفاوت آن ها در سرعت پاسخ دهی می‌باشد و اتصال بيرون از غلاف سرعت پاسخ دهی بيشتری دارد.
روش های انداره گيری سرعت در ترموکپل
- شمارشی
- اثر فوكو
- پيكاب نوری
- تاكو ژنراتور
- انكودر نوری
- استرابوس
- گاورنر
