آشنایی با ترانسمیتر
تاريخ :
۱۳۹۱/۶/۲۰
آشنایی با ترانسمیتر
سنسورها، ترانسمیترها و ترانسمیترها اجزای یک پروسه صنعتی هستند که کاربردهای فراوانی در پروسه های متنوع دارند.
کاربرد عمده این قطعات در ارزیابی عملکرد سیستم و ارائه یک فید بک با مقدار و وضعیت مناسب است که بدین ترتیب کنترلر سیستم متوجه وضعیت کارکرد آن و جگونگی حالت خروجی خواهد شد .
یک سنسور بنا به تعریف، قطعه ای است که به پارامترهای فیزیکی نظیر حرکت، حرارت، نور، فشار، الکتریسیته، مغناطیس و دیگر حالات انرژی حساس است و در هنگام تحریک آنها از خود عکس العمل نشان می دهد.
یک
ترانسدیوسر بنا به تعریف ، قطعه ای است که وظیفه تبدیل حالات انرژی به یکدیگر را برعهده دارد، بدین معنی که اگر یک سنسور فشار همراه یک ترانسدیوسر باشد، سنسور فشار پارمتر را اندازه می گیرد و مقدار تعیین شده را به ترانسدیوسر تحویل می دهد، سپس ترانسدیوسر آن را به یک سیگنال الکتریکی قابل درک برای کنترلر و صد البته قابل ارسال توسط سیم های فلزی، تبدیل می کند.
بنابراین همواره خروجی یک ترانسدیوسر، سیگنال الکتریکی است که در سمت دیگر خط می تواند مشخصه ها و پارامترهای الکتریکی نظیر ولتاژ ، جریان و فرکانس را تغییر دهد؛ البته به این نکته باید توجه داشت که سنسور انتخاب شده باید از نوع سنسورهای مبدل پارامترهای فیزیکی به الکتریکی باشد و بتواند مثلأ دمای اندازه گیری شده را به یک سیگنال بسیار ضعیف تبدیل کند که در مرحله بعدی وارد ترانسدیوسر شده و سپس به مدارهای الکترونیکی تحویل داده خواهد شد.
تفاوت دو سنسور انداره گیر دما
برای درک این مطلب به تفاوت های میان دو سنسور انداره گیر دما می پردازیم ترموکوپل و درجه حرارت جیوه ای، دو نوع سنسور دما هستند که هر دو یک عمل را انجام می دهند، اما ترموکوپل در شمت خروجی سیگنال الکتریکی ارائه می دهد، در حالی که درجه حرارت جیوه ای خروجی خود را به شکل تغییرات ارتفاع در جیوه داخلش نشان می دهد.

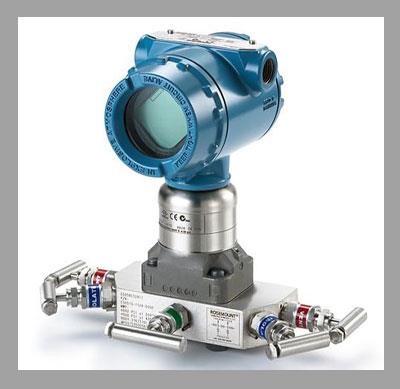

ترانسمیتر وسیله ای است که یک سیگنال الکتریکی ضعیف را دریافت کرده و به سطوح قابل قبول برای کنترلرها و مدارهای الکترونیکی تبدیل می کند ، مثلأ یک حلقه فیدبک سیگنالی در سطح ماکروولت یا میلی ولت یا میلی آمپرتولید می کند و این سیگنال ضعیف می تواند با عبور از ترانسمیتر به سیگنالی در سطوح صفر تا ده ولت و یا 4 تا 20 میلی آمپر تبدیل شود. ترانسمیترها عمومأ از قطعاتی مثلop-amp برای تقویت و خطی کردن این سطوح ضعیف سیگنال استفاده می کند .
سنسورها و ملحقات آنها مثل ترانسدیوسرها را در گروه های بزرگی تحت عنوان ابزار دقیق قرار داده و آنها را بر اساس نوع انرژی قابل استفاده و روشهای تبدیل، دسته بندی می کنند.
