كسانی كه همیشه با برق و كارهای برقی سروكار دارند باید بتواند مقدار ولتاژ، آمپراژ و اهم مدارها را اندازه گیری نمایند. لذا از وسیله ای بنام آوامتر یا مولتی متر استفاده می نمایند.
قابلیت های مولتی متر
- ولت متر برای اندازه گیری اختلاف پتانسیل
- آمپرمتر برای اندازه گیری شدت جریان مدار
- اهم متر برای اندازه گیری مقاومت مدار
در تمام مدارهای برقی سه عامل اخلاف پتانسیل، شدت جریان و مقاومت وجود دارد لذا در جلسه بعدی تمام این موارد را مورد بررسی قرار می گیرد.
انواع مولتی متر از لحاظ ظاهر
مولتی متر ها در دو نوع با شكل ظاهری مختلف ساخته شده اند.
1. مولتی متر آنالوگ آنالوگ (عقربه ای)

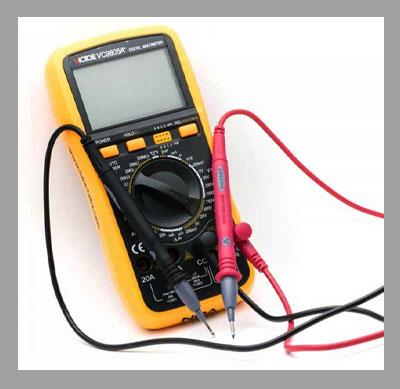

2. مولتی متر دیجیتالی
در اینجا كار با یك نوع مولتی متر آنالوگ بطور كاملا ساده ارائه می شود:
هر مولتی متر ار قسمت بالا دستگاه صفحه مدرجی دارد كه مقادیری در آن نوشته شده است . در قسمت پایین یك سلكتور یا كلید تنظیم قرار دارد كه می توان بنا بر نیاز خود در وضعیت دلخواه به حركت درآید. بنابراین بوسیله این كلید محدوده ولت متر، اهم متر و یا آمپرمتر تنظیم می شود.
طبق قرارداد بین المللی سیم قرمز مثبت (+) و سیم سیاه منفی (-) است. در صفحه مدرج دستگاه دو خط بالا با علامتهای DC (جریان مستقیم مثل باطریها) و AC (جریان متناوب –برق شهر) مشخص شده كه مقادیر ولتاژ از آن خوانده می شود . یكی دیگر از آن خطها كه با اهم مشخص و از سمت راست از 0 (صفر) شروع و در سمت چپ علامت بی نهایت (8 برعكس) ادامه دارد برای اندازه گیری مقادیر اهم (اهم متر) می باشد.
در حالت عادی كه دو سیم دستگاه (قرمز و سیاه) از یكدیگر جدا هستند عقربه در انتهای خط یعنی مقاومت بی نهایت قرار دارد.
در داخل دستگاه یك باتری 1.5 است كه در موقع اندازه گیری مقاومت، جریان این باطری وارد مدار خواهد شد بنابراین اگر باطری این دستگاه، در آورده شود، نمی توان از اهم متر استفاده نمود .
همیشه توجه داشته باشید برای اندازه گیری ولتاژ، سلكتور دستگاه در وضعیت اهم نباشد چون باعث سوختن دستگاه خواهد شد.
اهم متر
این محدوده برای اندازه گیری مقدار مقاومت مدار است. بنابراین سلكتور را روی محدوده اهم متر قرار دهید. این محدوده از چند بخش تشكیل شده است.
با توجه به اینكه چه مقدار مقاومت در مدار دارید بایستی سلكتور را روی یكی از اعداد قرار دهید .
قبل از این كار باید عقربه را صفر نمائید لذا دو سیم قرمز و سیاه را به هم اتصال دهید . زیر صفحه مدرج یك پیچ تنظیم وجود دارد (Adj) لذا با چرخاندن آن به سمت چپ و راست عقربه را روی عدد صفر (اهم) تنظیم نمائید.
سپس دو سر سیم را به مدار مورد نظرتان اتصال دهید. عقربه شروع به حركت می نماید به خط مدرج اهم متر نگاه كنید.
اگر سلكتور روی عدد X1 بود هر عددی را كه عقربه نشان می دهد بخوانید .
اگر سلكتور روی X100 باشد هر عددی كه عقربه نشان داد را در 100 ضرب نمائید.
اگر سلكتور روی X1k قرار داشت (1 كیلو اهم مساوی 1000 اهم است) عدد هقربه را در 1000 ضرب نمائید.
برای اندازه گیری مقدار مقاومت مدار بایستی حدود آن را در نظر گرفته نا متناسب با آن سلكتور را تنظیم نمود اگر عقربه به سمت راست یا چپ چسبید نشان آن است كه سلكتور روی عدد درست تنظیم نشده است.
برای هر بار اندازه مقاومت لازم است صفر دستگاه توسط پیچ تنظیم گردد.
ولت متر
برای اندازه گیری ولتاژ مدار باید سلكتور را در محدوده ولتمتر قرار داده شود . همانگونه كه ملاحظه می نمائید روی دستگاه دو قسمت برای ولتاژ درنظر گرفته شده است . جریان برق دو نوع است: مستقیم (DC) و متناوب (AC)
بنابراین برای اندازه گیری جریان مستیم یا متناوب، سلكتور را در آن محدوده قرار می دهید .
در روی صفحه مدرج دو خط در بالا قرار دارد كه كنار هر یك علامت AC و DC نوشته شده كه از صفر تا یك عددی (با توجه به نوع مولتی متر ) در آن درج شده است . مولتی ما از صفر تا 30 و یكی از صفر تا 10 مدرج شده است .
صفر خط ولتمتر در سمت چپ است. برا تنظیم صفر ولتمتر بایستی دو سر سیم قرمز و سیاه از هم جدا باشند سپس به وسیله پیچ تنظیم، عقربه را روی صفر تنظیم می نمایم .
سیمهای دستگاه را به دو سر مدار وصل نموده، عقربه روی خط ولتاژ حركت خواهد كرد .
اگر سلكتور روی 10 باشد چه در محدوده AC و یا DC است، عدد 0 تا 10 را می خوانیم .
اگر سلكتور روی 30 باشد مقدار را از روی 30-0 را خوانده ولی هر عددی را كه عقربه نشان داده همان عدد را بخوانید.
اگر سلكتور روی 300 باشد مقدار را از روی خط 30-0 خوانده و هر عددی كه عقربه نشان داد را در 10 ضرب شود.
در محدوده سلكتور DC اعداد زیر 10 هم دیده می شوند (مثل 0.1 یا 1 و یا 3). در برق مستقیم ولتاژهای ضعیف نیر وجود دارد. مثل ولتاژ باتری های 5/1 ولتی كه می توان اندازه آن را گرفت. بنابراین:
- اگر سلكتور روی عدد 3 باشد مقدار 30-0 را خوانده ولی هر عددی را كه عقربه نشان داد در 10 تقسیم می شود.
- اگر سلكتور روی 1 باشد مقدار 10-0 را خوانده هر عددی را كه عقربه نشان داد بر 10 تقسیم می شود .
- اگر سلكتور روی 1،0 باشد مقدار 10 –0 را خوانده هر عددی كه عقربه نشان داد بر 100 تقسیم می شود.
