تستر عایق کابل چیست و روش استفاده از میگر چیست ؟

تاريخ : ۱۳۹۱/۷/۲۲

تستر عایق کابل چیست و روش استفاده از میگر چیست؟

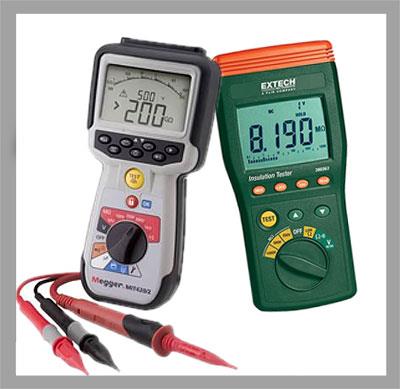

ستر عایق کابل چیست و روش استفاده از میگر چیست؟ اندازه گیری عایق کابل ها مخصوصا کابل های زیرزمینی که به علت نفوذ آب در گذر زمان با کاهش مقاومت عایق بین سیم ها باعث جریان نشتی و افت ولتاژ می شوند از اهمیت ویژه ای بر خوردار است.در نسل اولیه میگرها از ژنراتور دستی جهت تولید ولتاژ مورد نیاز استفاده می شد ولی اکنون با نسل جدید میگرها مشکل های گذشته حل شده است. امکان تعیین ولتاژ مورد نیاز از 50 ولت تا 20 کیلو ولت، مقاومت 50 ترا اهم، امکان زمان بندی برای تعیین زمان مورد نیاز تست، امکان زمان بندی ترکیبی برای تعیین دو نوع ولتاژ متفاوت در دو زمان پیوسته برای تست های پیشرفته، دارای خروجی DC و همچنین اتصال به کامپیوتر امکاناتی است که در این دستگاه ها گنجانده شده است. در برخی مدل ها نیز امکان ذخیره اطلاعات به صورت دیتالاگر نیز برای ثبت میزان ولتاژ اعمالی و تغییرات مقاومت کابل دز زمان هی مختلف نیز وجود دارد.
برای استفاده از میگر ها موارد زیر باید رعایت شود.

نکات مهم در استفاده از میگر ها

کاربر باید با نوع عملکرد دستگاه آشنایی کامل داشته باشد در غیر این صورت احتمال خطر برای کاربر امکان پذیر است بنابراین برای جلوگیری از شوک الکتریکی حتما تمامی نکات ایمنی ذکر شده در دستگاه را رعایت نمایید.
اخطار 2
  • از ولتاژهای 1000 VDC و 750 AC استفاده نکنید.
  • در اطراف محیط هایی که نشت گاز، مواد منفجره، گازهای احتراق، محیط مرطوب و یا دارای گرد و غبار از دستگاه استفاده نکنید.
  • هرگز در محیط مرطوب استفاده نکنید.
  • هنگام استفاده از جکهای تست مراقب انگشتان خود باشید تا به قسمت فلزی اتصال نداشته باشد.
  • هرگز بدون در پوش های عایق از دستگاه استفاده نکنید.
  • قبل از تست , حتما مطمئن باشید که در مدار جریانی وجود ندارد.
  • از دسنگاه هنگامی به درستی کار نمی کند استفاده نکنید یا زمانی که عایق روی سیم های اتصال دستگاه از بین رفته اند.
  • 30 ,V AC 42 و 60 V DC بسیار مراقب باشید زیرا احتمال شوک الکتریکی زیاد است.
  • بعد از تست عایق حتما بار الکتریکی مدار را تخلیه کنید.
  • باطری دستگاه را هنگامی که در محیط مرطوب قرار دارد تعویض نکنید.
  •  اطمینان حاصل کنید که پین های اتصالی به دستگاه کاملا محکم در جای خود قرار گرفته اند.
  • هنگام اندازه گیری مقاومت عایق همه منابع قدرت را از مدار حذف کنید و بار الکتریکی را تخلیه کنید.
  • هنگامی که علامت باطری روی صفحه نمایش ظاهر می شود از دستگاه استفاده نکنید.
  • هنگامی که برای مدت طولانی از دستگاه استفاده نمی کنید باطری آنرا خارج کنید.
  • دستگاه را در دمای بالا، رطوبت، محیط های قابل انفجار، قابل استعمال و محیط های دارای میدان مغناطیسی بالا قرار ندهید.

روش اندازه گیری میگر

اندازه گیری ولتاژ

احتیاط: در هنگام اندازه گیری ولتاژ های بالا با احتیاط عمل کنید.
برای جلوگیری آسیب رساندن به خود یا دستگاه لطفا ولتاژهای بالای 750 AC  و 1000 DC را با این دستگاه اندازه گیری نکنید.
برای اندازه ولتاژ طبق شکل و مراحل زیر انجام دهید.
  1. ابتدا نوع ولتاژ AC یا DC را با فشردن کلید مناسب انتخاب کنید.
  2. سیم قرمز را به قسمت V و سیم دیگر را به ترمینال Com وصل کنید و سیم های رابط به جک های سوسماری وصل کنید.
  3. هنگامی سیم قرمز ولتاژ منفی وصل باشد علامت منفی روی نمایشگر ظاهر می شود.
هنگامی که اندازه گیری ولتاژ کامل شد اتصالات بین پراپ های تست و مدار زیر تست را قطع کنید.

اندازه گیری عایق

  • هنگام اندازه گیری عایق مقاومتی تمام منابع قدرت و دستگاه های متصل را جدا کنید
  • هرگز پراپ های دستگاه را در ولتاژ بالا به یکدیگر اتصال کوتاه نکنید
  • هرگز در موارد زیر بیش از 10 ثانیه اقدام به اندازه گیری نکنید
  • رنج ولتاژ 100 ولت در مقاومت کمتر از 500 kΩ
  • رنج ولتاژ 250 ولت در مقاومت کمتر از 1MΩ
  • رنج ولتاژ 500 ولت در مقاومت کمتر از 2MΩ
  • رنج ولتاژ 1000 ولت در مقاومت کمتر از 5MΩ
 بعد از اینکه اندازه گیری کامل شد با مدار تماس مستقیم نداشته باشید ممکن است در مدار جریان الکتریکی ذخیره شده باشد و باعث شوک   الکتریکی گردد.
 تماس با جک های سوسماری حتی بعد از اتمام اندازه گیری نداشته باشد.

اندازه گیری مقاومت عایق

از روش زیر پیروی کنید
  1. کلید Ho را فشار دهید و میزان مقاومت را انتخاب کنید.
  2. با کلیدهای pq رنج ولتاژ را انتخاب کنید.
  3. سیم قرمز را به قسمت LINE سیم مشکی را به EARTH متصل کنید.
  4. سیم را به پراپ های سوسماری متصل کنید.رنج مقاومت عایق را انتخاب کنید.

انواع اندازه گیری

اندازه گیری تداوم

 کلید TIME را فشار دهید علامت TIME روی نمایگر نمایش داده می شود.
 کلید TEST را برای یک ثانیه فشار دهید تا دستگاه آماده اندازه گیری مقاومت عایق شود.
 چون علامت   شروع به چشمک زدن می کند و بعد از طی شدن زمانی که تعیین کرده اید دستگاه قطع می کند.
 هنگامی که اندازه گیری به اتمام رسید کلید TEST  را دوباره فشار دهید.

اندازه گیری با زمان

 کلید TIME را فشار دهید تا دستگاه به حالت اندازه گیری با زمان برود که علامت TIME1 روی نمایشگر ظاهر می شود با کلید tu می توان زمان مورد نظر را منظم کرد از 5 ثانیه تا 29 دقیقه و3 ثانیه قابل تنظیم است.
 با زدن کلید TEST علامت TIME1p روی نمایشگر ظاهر می شود.
 هنگامی که زمان تعیین شده به پایان برسد دستگاه به صورت خودکار خاموش می شود.

کلید polarization

کلید TIME را فشار دهید با کلیدهای tu میزان زمان لازم را تعیین کنید.
دوباره کلید TIME را دوباره فشار دهید روی نمایشگر علامت TIME PI نمایش داده می شود با کلیدهای tu زمان را تعیین کنید.
حال کلید TEST را یک ثانیه نگه دارید.
ابتدا علامت TIME1 روی نمایشگر نمایان شده و علامت هر 0.5 ثانیه خاموش , روشن می شود تا زمانیکه زمان TIME1 به پایان برسد.
سپس علامت TIME2 روی نمایشگر نمایان می شود و علامت هر 0.5 ثانیه خاموش , روشن می شود تا زمانیکه زمان دوم به پایان برسد.
هنگامیکه از دو مدت زمان استفاده می کنید زمانیکه هردو تایمر به اتمام رسید با کلیدهای tu می توانید مقادیر هر دو زمان و کل زمان تست را روی نمایشگر نشان می دهد.
اگر زمان های تایمر را 3 دقیقه یا 3 ثانیه و 1 دقیقه برای برنامه های زمانی در حالت polarization انتخاب کرده باشید زمانیکه کار انجام شد عددی که دستگاه به نام PI روی نمایشگر نشان می دهد طبق جدول صحت کابل و دستگاهی که تست شده است را مشخص می شود.

1 یا کمتر

1 تا 2

2 تا 4

4 یا بیشتر

PI

خیلی بد

خطرناک

خوب

خیلی خوب

استاندارد

عملکرد مقایسه

  1. کلید COMP را فشار دهید تا به ویژگی مقایسه وارد می شوید و COMP روی نمایشگر ظاهر می شود.
  2. با کلید چرخشی میزان مقاومت را تعیین کنید حداقل مقدار یک مگا اهم و حداکثر مقاومت بستگی به حداکثر ولتاژ دارد.
  3. سپس کلید TEST را یک ثانیه فشار دهید.
  4. اگر NG روی نمایشگر ظاهر شود مقدار مقاومت از رنج اندازه گیری دستگاه کمتر است.
در بقیه حالت ها علامت Good روی نمایشگر ظاهر می شود.
