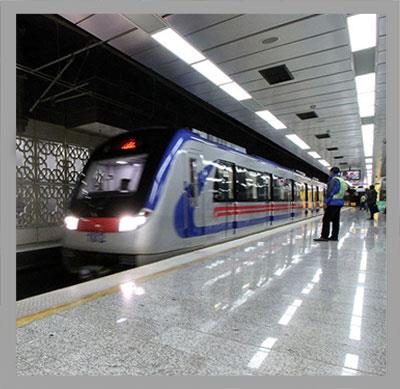

تجهیزات اندازه گیری لازم در قطار شهری و brt

تاريخ : ۱۳۹۱/۸/۲

کاربرد تجهیزات اندازه گیری لازم در قطار شهری و brt

کاربرد تجهیزات اندازه گیری در بیشتر مختص به قسمت های برق، تاسیسات و مکانیک می گردد که در زیر به توضیح کاربرد این تجهیزات می پردازیم

ترمویژن تست و بررسی تجهیزات از صحت عملکرد آن ها مطمئن میشویم. با توجه به اینکه بسیاری از قطعی های ناخواسته مربوط به اتصالات و جمپرها و کابلها و کلمپهای متصل به تجهیزات است لذا ایجاب میکند که علیرغم بررسی چشمی و سرویس و آچار کشی این نوع اتصالات از دستگاه ترموویژن جهت بررسی مقدار دمای آن تجهیز نیز آگاه شویم. با توجه به اینکه اگر اتصالی، ضعیف باشد، طبق قانون اهم، مقاومت درآن نقطه زیاد شده و ایجاد حرارت و گرما میکند و در نهایت موجب ذوب شدگی و باز شدن اتصال می شود. دستگاه ترموویژن با بررسی امواج مادون قرمز ساطع شده از تجهیزات، نقاطگرم تر را شناسایی کرده و نمایش میدهد و این یکی از مزیت های عمده این دستگاه است که بدون قطع تجهیزات و عدم اتصال به وسیله خاصی  با قرائت میزان دمای آن نقطه و مقایسه با دمای محیط و شرایط میتوان میزان اهمیت نقطه مورد بررسی را سنجید  و جهت رفع عیب آن طبق یک برنامه از پیش تعیین شده اقدام نمود و از قطعی های احتمالی بخصوص در زمان پیک بار جلوگیری بعمل آورد. ضمن اینکه بعد از رفع عیب نیز میتوان به بررسی پرداخت و از رفع عیب تجهیز اطمینان حاصل نمود. در استفاده از این دستگاه باید دقت نمود تا نقاط گرم را به اشتباه شناسایی نکنیم. مثلاً وجود حرارت در سیم پیچ ترانس امری بدیهی است و یا با روشن بودن هیتر در تابلو محوطه پست، فرض را بر وجود اتصالی مدارا ت نگذاریم . در بسیاری از موارد دیده شده که حتی با سفت بودن اتصالات باز هم نقاطی با حرارت بالا داشته ایم که با بررسی مجدد و انجام تست مقاومت اهمی مشاهده میشود که به دلیل خوب ننشتن اتصالات بروی هم ( به دلیل دفرمه بودن و یا قالبگیری بد این نقاط داغ پدیدار میشوند و باید طی برنامه زمانبندی شده نسبت به رفع آن اقدام گردداین دوربین ها در انواع مختلف با دقت و رزولیشن تصویر متفاوت با توجه به نیاز این صنعت تولید شده است .امکان ذخیره فیلم و عکس همزمان بصورت تصاویر ترموگرافی و عادی ، نمایش تصاویر عادی و ترموگرافی بروی هم بصور ت آنلاین (PIP)  قابلیت زوم تصویر ، امکان تعویض لنز با توجه به زاویه دید و زوم مورد نیاز ، امکاناتی هستند که در تمام مدل ها وجود دارد .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

i3 از کمپانی FLIR

i5 از کمپانی FLIR

i7 از کمپانی FLIR

UTi 160 از کمپانی UNI-T



سرعت سنج باد

اندازه گیری میزان سرعت جریان خروجی کولر های گازی ، هواکش ها بر حسب متر مکعب و متر مربع CFM/CMM و همچنین جریان هوا داخل کانال ها از پارامتر های مهم اندازه گیری در این زمینه است .تجهیزات مناسب در این زمنیه به دو د سته تقسیم می شوند

سرعت سنج باد پره ای که میزان دقیق سرعت باد بر حسب متر بر ثانیه و CFM/CMM همراه با دمای هوا را به سرعت و دقت بالا نشان می دهد همچنین این سرعت سنج ها قابلیت ذخیره بصورت دیتالاگر را دارا می باشند که به کاربر این امکان را می دهد تا سرعت جریان خروجی هوا را در ساعات مختلف شبانه روز ثبت و بررسی کند

برای اندازه گیری جریان گذرا داخل کانال ها بهترین راه استفاده از هات وایر هاست .به دلیل کوچک بودن سنسور این دستگاه ها دیگر نیاز به باز کردن دریچه کانال نیست و و با عبور سنسور کوچک آن از شیار خروجی هوا امکان اندازه گیری سرعت هوا با جریان های بسبار کم 0.2 بر ثانیه نیز امکان پذیر است

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

HD300 محصول کمپانی EXTECH

AN100 محصول کمپانی EXTECH

EN300 محصول کمپانی EXTECH

UT362 محصول کمپانی UNI-T



متر لیزری

امروز کاربرد مترهای لیزری به دلیل دقت بالا و سرعت انداره گیری با قابلیت اندازه گیری حجم ،مساحت ،جمع و تفریق بسیار زیاد می باشد .از قابلیت های مهم این تجهیزات اندازه گیری به روش غیر مستقیم است که به کاربر اجازه می دهد فاصله بین دو نقطه لیزر را اندازه گیری کند مانند اندازه گیری متراژ لوله ها بدون نیاز به قرار گرفتن در ابتدا یا انتهای لوله ،اندازه گیری ارتفاع ساختمان بدون نیاز به رفتن به بالای سقف ...

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

DT300 محصول کمپانی EXTECH

UT391 محصول کمپانی UNI-T



حرارت سنج و رطوبت سنج

اندازه گیری دما با استفاده از دما سنج های محیطی جهت اندازه گیری دمای محیط ،حرار سنج های تماسی جهت اندازه گیری دمای مستقیم با استفاده از ترموکوبل ها و حرارت سنج غیر تماسی جهت اندازه گیری دما در فاصله دور تا دمای 2500 درجه سانتی گراد توسط لیزر و امواج اینفرارد

همچنین رطوبت و دما سنج و نقطه شبنم به صورت محیطی و دیواری از دستگاه های پرکاریرد در این زمینه کاری است همچنین دیتالاگر های دما نیز جهت ثبت دقیق میزان دمای محیط یا دمای کوره ها

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

445815 محصول کمپانی EXTECH

401014 محصول کمپانی EXTECH

IR400 محصول کمپانی EXTECH

42570 محصول کمپانی EXTECH

UT301 محصول کمپانی EXTECH

UT302 محصول کمپانی EXTECH

UT303 محصول کمپانی EXTECH

UT305 محصول کمپانی EXTECH



دورسنج

اندازه گیری میزان سرعت چرخش موتور ها و فن ها جهت تست عملکرد و تنظیمات حرکتی تنها با دور سنج های مکانیکی یا لیزری و نوری امکان پذیر است .این تجهیزات میزان سرعت چرخش دستگاه را بر حسب دور در دقیقه و همچنین تعداد دور های زده را به کاربر نشان می دهد .در مکان هایی که امکان اتصال مستقیم به محور موتور وجود دارد دور سنج های مکانیکی پیشنهاد می شود در غیر این صورت دور سنج های لیزری می توانند میزان دقیق سرعت چرخش را بدون تماس نشان دهند .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

RPM10 محصول کمپانی EXTECH

461920 محصول کمپانی EXTECH

UT371 محصول کمپانی UNI-T



کولیس دیجیتال

امروز اندازه گیری دقیق قطر لوله ها و ضخامت آنها از کولیس های دیجیتال استفاده می شود به علت دارا بودن صفحه نمایش بزرگ و امکان صفر کردن خطا میزان دقیق قطر داخلی و بیرونی لوله ها ، از تجهیزات پرکاربرد در این زمینه می باشد

بروسکوپ

برای دیدن مکان هایی که دسترسی به آنها امکان پذیر نیست مانند رسوب گرفتگی داخلی لوله ها ، گرفتگی لوله ها ، بررسی قطعات داخلی موتور ها و تجهیزات تاسیساتی از بروسکوپ ها استفاده می شود . با فرستاندن لنز بروسکوپ که قطر آن 4 میلی متر است و به دلیل وجود روشنایی در کناره لنز به راحتی فضای داخلی لوله و دیگر تجهیزات بروی نمایشگر رنگی و بیسیم آن امکان پذیر است این بروسکوپ ها دارای طول پراپ از یک تا 30 متر را دارا می باشند و همچنین قابلیت چرخش به چپ و راست تا 320 درجه را برای بررسی وسیع برای کاربر مهیا می کند امکان ذخیره فیلم و عکس و لنز ضد آب از دیگر کاربرد آنهاد این دستگاه ها است .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

HDV-640W محصول کمپانی EXTECH

HDV640 محصول کمپانی EXTECH

HDV610 محصول کمپانی EXTECH

BR250 محصول کمپانی EXTECH

BR80 محصول کمپانی EXTECH



میگر : اندازه گیری عایق کابل ها مخصوصا کابل های زمینی که به علت نفوذ آب در گذر زمان با کاهش مقاومت عایق بین سیم ها باعث جریان نشتی و افت ولتاژ می شوند از اهمیت ویژه ای بر خوردار است .در نسل اولیه میگرها از ژنراتور دستی جهت تولید ولتاژ مورد نیاز استفاده می شد ولی اکنون با نسل جدید میگرها مشکل های گذشته حل شده است . امکان تعیین ولتاژ مورد نیاز از 50 ولت تا 20 کیلو ولت ، مقاومت 50 ترا اهم ، امکان زمان بندی برای تعیین زمان مورد نیاز تست ، امکان زمان بندی ترکیبی برای تعیین دو نوع ولتاژ متفاوت در دو زمان پیوسته برای تست های پیشرفته ، دارای خروجی DC و همچنین اتصال به کامپیوتر امکاناتی است که در این دستگاه ها گنجانده شده است.در برخی مدل ها نیز امکان ذخیره اطلاعات به صورت دیتالاگر نیز برای ثبت میزان ولتاژ اعمالی و تغییرات مقاومت کابل در زمان های مختلف نیز وجود دارد .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

380366 محصول کمپانی EXTECH

380395 محصول کمپانی EXTECH

UT511 محصول کمپانی UNI-T

UT512 محصول کمپانی UNI-T

UT513 محصول کمپانی UNI-T



ارت سنج : وجود چاه ارت برای حفاظت از کاربران و تخلیه بار الکتریکی روشی است که سال هاست اجرا می شود.اندازه گیری مقاومت این چاه ها از اهمیت ویژه ای برخوردار است با توجه به نیاز کاربر ارت سنج ها به سه دسته تقسیم بندی می شوند

ارت سنج سه سیمه : ساده ترین و متداول ترین نوع از ارت سنج هاست که با اتصال یک سیم به چاه ارت و دو پین به فواصل 5 الی 10 از یکدیگر کار اندازه گیری مقاومت چاه ارت را انجام می دهد .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

382252 محصول کمپانی EXTECH

UT521 محصول کمپانی UNI-T

UT522 محصول کمپانی UNI-T



ارت سنج چهار سیمه: این دستگاه علاوه بر اندازه گیری مقاومت چاه ارت اندازه گیری مقاومت مخصوص خاک را نیز انجام می دهد

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

GRT300 محصول کمپانی EXTECH



ارت سنج کلمپی : این مدل دقیقا مانند آمپر متر های کلمپی دور سیم ارت خروجی چاه ارت حلقه شده و مقاومت چاه ارت را اندازه گیری می کند .این روش ساده ترین راه اندازه گیری است که با دقت بالا مقاومت چاه ارت را نمایش می دهد.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

382357 محصول کمپانی EXTECH

UT275 محصول کمپانی UNI-T



ردیاب کابل : ردیاب های کابل مدل های مختلف دارند .برخی مدل ها مخصوص ردیابی قطعی کابل در زمین و شناسایی محل و عمق دقیق قطعی را دارا می باشند .همچنین برخی مدل ها که در سیم بندی تابلو ها و روشنایی استفاده می شوند برای جلوگیری از اتلاف وقت جهت پیدا کردن یک سیم در یک تابلو برق و ردیابی آن از ردیاب های برق با فرستنده و گیرنده استفاده می شود در این مدل با وصل فرستنده به سیم مورد نظر سیگنالی با فرکانس مشخص به کابل تزریق می شود با حرکت گیرنده بروی سطح دیوار یا تابلو به صورت غیر تماسی به راحتی محل حرکت سیم و نهایتا فیوز مربوط به هر سیم مشخص می شود .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

UT12B محصول کمپانی UNI-T

تشخیص دهنده سیم : زمانی که چندین دسته سیم وجود دارد با استفاده از یک فرستنده و گیرنده 16 کانال با وصل آن به دسته سیم ها به راحتی تمام سیم کد بندی و مشخص می گردند .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)



CT40 محصول کمپانی EXTECH

CT100 محصول کمپانی EXTECH



گوس متر : جهت اندازه گیری میزان میدان مغناطیسی و میدان الکتریکی حاصل از دکل های برق ،ترانس های ولتاژ بالا   دکل مخابرات از این تجهیزات استفاده می کند .از آنجا که قرار گرفتن انسان در این میدان ها اگر شدت آن یا ساعت قرار گرفتن در معرض این میدان ها زیاد باشد خطر های زیادی را برای پرسنل ایجاد می کند اندازه گیری این پارامتر بسیار مهم است .

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

480823 از کمپانی EXTECH

480826 از کمپانی EXTECH

480836 از کمپانی EXTECH

480846 از کمپانی EXTECH
