اسیلوسکوپ یا نوسان نما چیست؟

اسیلوسکوپ یا نوسان نما چیست؟

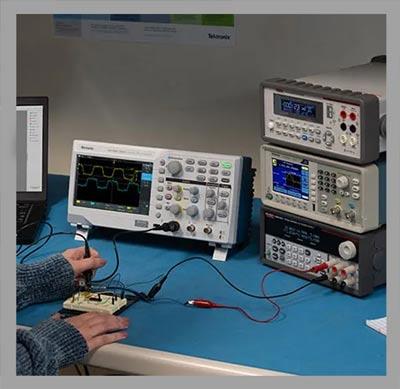

 نوسان‌نما یا اسیلوسکوپ دستگاهی الکترونیکی است که امکان مشاهده ولتاژ را فراهم می‌کند. غالباً مقدار ولتاژ به صورت نموداری دوبعدی نمایش داده می‌شود که محور افقی زمان و محور عمودی آن ولتاژ است. از نوسان‌نما عموماً برای نمایش دقیق موج استفاده می‌شود. علاوه بر دامنه، معمولاً نوسان‌نماها قادر به اندازه‌گیری و نمایش دیگر پارامترها مانند عرض پالس، دوره تناوب و زمان بین دو حادثه (مانند وقوع دو پیک) هستند.

اسیلوسکوپ در حقیقت رسام های بسیار سریع هستند که سیگنال ورودی را در برابر زمان یا در برابر سیگنال دیگر نمایش می‌دهند. قلم این رسام یک لکه نورانی است که در اثر برخورد یک باریکه الکترون به پرده‌ای فلوئورسان بوجود می‌آید.
به علت لختی بسیار کم باریکه الکترون می‌توان این باریکه را برای دنبال کردن تغییرات لحظه‌ای (ولتاژهایی که بسیار سریع تغییر می‌کنند، یا فرکانس های بسیار بالا) بکار برد. اسیلوسکوپ بر اساس ولتاژ کار می‌کند. البته به کمک مبدل ها (ترانزیستورها) می‌توان جریان الکتریکی و کمیت های دیگر فیزیکی و مکانیکی را به ولتاژ تبدیل کرد.

اجزای اسیلوسکوپ

یک اسیلوسکوپ آنالوگ مدل ۴۷۵A قابل حمل، یک دستگاه بسیار رایج در اواخر دهه ۱۹۷۰ (سال ۱۹۷۰ تا ۱۹۷۹)

لامپ پرتو کاتدی

اسیلوسکوپ از یک لامپ پرتو کاتدی که قلب دستگاه است و تعدادی مدار برای کار کردن لامپ پرتو کاتدی تشکیل شده‌است. قسمت های مختلف لامپ پرتو کاتدی عبارتند از:

تفنگ الکترونی

تفنگ الکترونی باریکه متمرکزی ازالکترونهارا بوجود می‌آورد که شتاب زیادی کسب کرده‌اند. این باریکه الکترون با انرژی کافی به صفحه فلوئورسان برخورد می‌کند و بر روی آن یک لکه نورانی تولید می‌کند. تفنگ الکترونی از رشته گرمکن، کاتد، شبکه آند پیش شتاب دهنده، آند کانونی کننده و آند شتاب دهنده تشکیل شده‌است. الکترون ها از کاتدی که بطور غیر مستقیم گرم می‌شود، گسیل می‌شوند. این الکترون ها از روزنه کوچکی در شبکه کنترل می‌گردند. شبکه کنترل معمولاً یک استوانه هم محور با لامپ است و دارای سوراخی است که در مرکز آن قرار دارد. الکترون های گسیل شده از کاتد که از روزنه می‌گذرند (به دلیل پتانسیل مثبت زیادی که به آندهای پیش شتاب دهنده و شتاب دهنده اعمال می‌شود)، شتاب می‌گیرند. باریکه الکترونی را آند کانونی کننده، کانونی می‌کند.

صفحات انحراف دهنده

صفحات انحراف دهنده شامل دو دسته صفحه‌است. صفحات انحراف قائم که بطور افقی نصب می‌شوند و یک میدان الکتریکی در صفحه قائم ایجاد می‌کنند و صفحات y نامیده می‌شوند. صفحات انحراف افقی بطور قائم نصب می‌شوند و انحراف افقی ایجاد می‌کنند و صفحات x نامیده می‌شوند. فاصله صفحات به اندازه کافی زیاد است که باریکه بتواند بدون برخورد با آن ها عبور کند.

صفحه فلوئورسان

جنس این پرده که در داخل لامپ پرتو کاتدی قرار دارد، از جنس فسفر است. این ماده دارای این خاصیت است که انرژی جنبشی الکترونهای برخورد کننده را جذب می‌کند و آنها را به صورت یک لکه نورانی ظاهر می‌سازد. قسمتهای دیگر لامپ پرتو کاتدی شامل پوشش شیشه‌ای، پایه که از طریق آن اتصالات برقرار می‌شود، است.

مولد مبنای زمان

اسیلوسکوپ ها بیشتر برای اندازه گیری و نمایش کمیات وابسته به زمان بکار می‌روند. برای این کار لازم است که لکه نورانی لامپ روی پرده با سرعت ثابت از چپ به راست حرکت کند. بدین منظور یک ولتاژ مثبت به صفحات انحراف افقی اعمال می‌شود. مداری که این ولتاژ مثبت را تولید می‌کند، مولد مبنای زمان یا مولد رویش نامیده می‌شود.
مدارهای اصلی اسیلوسکوپ

سیستم انحراف قائم

چون سیگنال ها برای ایجاد انحراف قابل اندازه گیری بر روی صفحه لامپ به اندازه کافی قوی نیستند، لذا معمولاً تقویت قائم لازم است. هنگام اندازه گیری سیگنال های با ولتاژ بالا باید آنها را تضعیف کرد تا در محدوده تقویت کننده‌های قائم قرار گیرند. خروجی تقویت کننده قائم، از طریق انتخاب همزمانی در وضعیت داخلی، به تقویت کننده همزمان نیز اعمال می‌شود.

سیستم انحراف افقی

صفحات انحراف افقی را ولتاژ رویش که مولد مبنای زمان تولید می‌کند، تغذیه می‌کند. این سیگنال از طریق یک تقویت کننده اعمال می‌شود، ولی اگر دامنه سیگنال ها به اندازه کافی باشد، می‌توان آن را مستقیما اعمال کرد. هنگامی که به سیستم انحراف افقی، سیگنال خارجی اعمال می‌شود، باز هم از طرق تقویت کننده افقی و کلید انتخاب رویش در وضعیت خارجی اعمال خواهد شد. اگر کلید انتخاب رویش در وضعیت داخلی باشد، تقویت کننده افقی، سیگنال ورودی خود را از مولد رویش دندانه‌داری که با تقویت کننده همزمان راه اندازی می‌شود، می‌گیرد.

همزمانی

هر نوع رویشی که بکار می‌رود، باید با سیگنال مورد بررسی همزمان باشد. تا یک تصویر بی حرکت بوجود آید. برای این کار باید فرکانس سیگنال مبنای زمان مقسوم علیه‌ای از فرکانس سیگنال مورد بررسی باشد.

مواد محو کننده

در طی زمان رویش، ولتاژ دندانه‌دار رویش اعمال شده به صفحات x، لکه نورانی را بر یک خط افقی از چپ به راست روی صفحه لامپ حرکت می‌دهد. اگر سرعت حرکت کم باشد، یک لکه دیده می‌شود و اگر سرعت زیاد باشد، لکه به صورت یک خط دیده می‌شود. در سرعتهای خیلی زیاد، ضخامت خط کم شده و تار به نظر می‌رسد و یا حتی دیده نمی‌شود.

کنترل وضعیت

این شکل لوله پرتوهای کاتدی داخلی را برای استفاده در یک اسیلوسکوپ نشان می‌دهد. اعداد در شکل:

1. الکترود ولتاژ انحراف
2. تفنگ الکترون
3. شعاع الکترون
4. سیم پیچ تمرکز
5. سطح داخلی فسفرپوش شده صفحه نمایش

وسیله‌ای برای کنترل حرکت مسیر باریک بر روی صفحه لازم است. با این کار شکل موج ظاهر شده بر روی صفحه را می‌توان بالا یا پائین یا به چپ یا راست حرکت داد. این کار را می‌توان با اعمال یک ولتاژ کوچک سیستم داخلی (که مستقل است) به صفحات انحراف دهنده انجام داد. این ولتاژ را می‌توان با یک پتانسیومتر تغییر داد.

کنترل کانونی بودن

الکترود کانونی کننده مثل یک عدسی با فاصله کانونی تغییر می‌کند. این تغییر با تغییر پتانسیل آند کانونی کننده صورت می‌گیرد.

کنترل شدت

شدت باریکه با پتانسیومتر کنترل کننده شدت که پتانسیل شبکه را نسبت به کاتد تغییر می‌دهد، تنظیم می‌شود.

مدار کالیبره سازی

در اسیلوسکوپ های آزمایشگاهی معمولاً یک ولتاژ پایدار داخلی تولید می‌شود که دامنه مشخصی دارد. این ولتاژ که برای کالیبره سازی مورد استفاده قرار می‌گیرد، معمولاً یک موج مربعی است.

نگارخانه

Heterodyne (ترکیب دو جریان متناوب برای تولید جریانی با فرکانسی برابر مجموع یا تفاضل فرکانس دو جریان مزبور)

• وزوز AC روی صدا
• جمع دو سیگنال با فرکانس پایین و بالا
• فیلتر نامناسب روی سینوس

اثرهای دوگانه، زمان‌های دوگانه مبتنی بر هر اثر را نشان می‌دهد

برای آشنایی بیشتر می توان به انواع اسکوپ با برندهای Extech  و Uni-t اشاره کرد.

1. اسیلوسکوپ دیجیتال 2 کاناله MS42
2. اسیلوسکوپ UTD2082CM-2102CM

نتیجه گیری از دستگاه اسيلوسكوپ

اسيلوسكوپ اشعه كاتدی يك دستگاه نمايش دهنده است. در صورتي كه ديگر دستگاه های نمايش دهنده فقط مقدار ولتاژ يا مقادير ديگر الكتريكی را نمايش مي دهند اما اسيلوسكوپ اشعه كاتدی قادر است مقدار، فاز، فركانس موج و روابط بين مقادير آن ها را نمايش دهد. خلاصه اطلاعات بسيار زيادی از نظر كمی و كيفی در مورد كارهای اندازه گيری الكترونيك به اسيلوسكوپ داده شده است و با قسمت های متعلق به دستگاه هر اندازه گيری با رديف فركانس های زياد با اسيلوسكوپ امكان پذير است.
