كار كنتور چيست؟

 کاربرد کنتور چیست و نحوه نصب آن

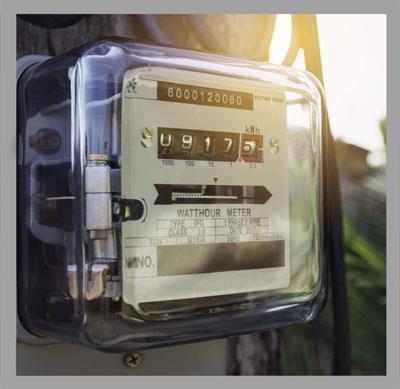

کنتور ها بر اساس نیروی الکترومغناطیس عمل می کنند. می دانیم که اگر از یک سیم پیچ جریان برق بگذرد در اطراف آن یک میدان مغناطیسس ایجاد می شود که شدت و جهت این میدان به جریان عبوری از سیم پیچ بستگی دارد. در کنتور های تکفاز دو دسته سیم پیچ وجود دارد که یکی از آن ها دارای تعداد دور کم و قطر بیشتر نسبت به دیگری است. سیم پیچ ضخیمتر با دور کمتر را سیم پیچ جریان و دیگری را سیم پیچ ولتاژ می نامند.

نحوه نصب کنتور تکفاز در مدار

سیم فاز را به سر سیم پیچ جریان وصل نموده و از سر دیگر آن فاز را می گیرند. و دو سر سیم پیچ ولتاژ را به فاز و نول وصل می کنند. زمانی که مصرف کننده ای به کنتور وصل می شود جریان از سیم فاز و نول می گذرد. بعبارت دیگر جریان مصرف کننده از سیم پیچ جریان می گذرد و در آن یک میدان مغناطیسی ایجاد می کند. سیم پیچ ولتاژ که همیشه به برق وصل است و دارای یک میدان مغناطیسی ثابت است که مقدار آن هیچ ارتباطی به مصرف کننده متصل شده به کنتور ندارد. این دو میدان مغناطیسی بر هم اثر کرده و سبب ایجاد نیروی حرکتی در صفحه آلومینیومی درون کنتور می شود. سرعت حرکت این صفحه با جریان مصرف کننده رابطه مستقیم دارد. این حرکت توسط یک محور و چرخ دنده به یک شماره انداز یا نمراتور ارتباط دارد و بر اساس گردش آن شماره ها زیاد می شود. این شماره ها بجز رقم اول میزان کارکرد کنتور یا همان مصرف انرژی الکتریکی را بر حسب کیلو وات ساعت نشان می دهند. البته درون کنتور قطعات دیگری هم نظیر: آهنربای سرعت گیر و پیچ های تنظیم و... وجود دارند که ما از توضیح آنها صرف نظر کرده ایم.

انواع کنتور



1.  تک فاز
2. سه فاز



برای مصارف خانگی دو نوع کنتور تکفاز و سه فاز بطور عام وجود دارند که در دسته بندی کنتورها به نوع اکتیو معروفند. اما در مصارف صنعتی می توان به کنتورهای راکتیو و کنتورهای دو تعرفه اشاره کرد که در جلسات قبل مختصری درباره آنها توضیح داده ایم.

کنتور های پیشرفته چگونه کار می کنند؟

در کشورهای برخوردار از تکنولوژی دیگر کنتور نویسی به مفهوم رایج آن در ایران منسوخ شده است. در این کشورها که پول الکترونیکی بسیار رایج است از کنتورهای هوشمند که در بازه های زمانی خاص میزان مصرف را مشخص کرده و به ادارات برق گزارش می دهند استفاده می شود. این کنتورها میزان مصرف را از طریق همان خطوط برقی که آنرا می رسانند به توزیع کننده اطلاع می دهند و شرکت های فروشنده برق نیز بطور خودکار از حساب مصرف کننده برداشت می کنند. در صورت موجود نبودن حساب و پس از اخطارهای کتبی از طریق فرمان از راه خطوط برق بصورت خودکار کنتور برق مشترک را قطع می کند و مشترک پس از پرداخت هزینه می تواند از خدمات شرکت فروشنده استفاده کند.
