اطلاعات کامل در زمینه کابل های شبکه

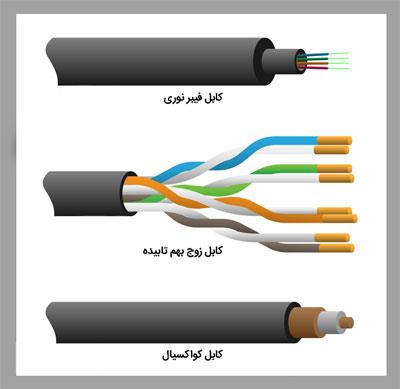

كابل UTP چیست؟ (Unshielded Twisted Pair)

كابل UTP یكی از متداولترین كابل های استفاده شده در شبكه های مخابراتی و كامپیوتری است. از كابل های فوق، علاوه بر شبكه های كامپیوتری در سیستم های تلفن نیز استفاده می گردد (CAT1). شش نوع كابل UTP متفاوت وجود داشته كه می توان با توجه به نوع شبكه و اهداف مورد نظر از آنان استفاده نمود. كابل CAT5 ، متداولترین نوع كابل UTP محسوب می گردد.

مشخصات انواع كابل UTP

با توجه به مشخصه های كابل های UTP، امكان استفاده، نصب و توسعه سریع و آسان آنان، فراهم می آورد.
در زیر انواع كابل های UTP نشان داده شده است.

• گروه CAT1 سیستم های قدیمی تلفن ، ISDN  و مودم سرعت انتقال اطلاعات حداكثر تا یك مگابیت در ثانیه
• گروه CAT2 شبكه های Token Ring سرعت انتقال اطلاعات حداكثر تا چهار مگابیت در ثانیه
• گروه CAT3 شبكه های Token ring و  10 BASE-T سرعت انتقال اطلاعات حداكثر تا ده مگابیت در ثانیه
• گروه CAT4 شبكه های Token Ringسرعت انتقال اطلاعات حداكثر تا شانزده مگابیت در ثانیه
• گروه CAT5 اترنت 10mb، اترنت سریع  ۱۰۰mb و شبكه های Token Ring با سرعت 16mbدر ثانیه  سرعت انتقال اطلاعات حداكثر تا یكصد مگابیت در ثانیه
• گروه CAT5e شبكه های Gigabit Ethernet سرعت انتقال اطلاعات حداكثر تا یكهزار مگابیت در ثانیه
• گروه  CAT6 شبكه های Gigabit Ethernet سرعت انتقال اطلاعات حداكثر تا یكهزار مگابیت در ثانیه

تقسیم بندی هر یك از گروه های فوق بر اساس نوع كابل مسی و Jack انجام شده است.
از كابل های CAT1، به دلیل عدم حمایت ترافیك مناسب، در شبكه های كامپیوتری استفاده نمی گردد.
از كابل های گروه CAT2, CAT3, CAT4, CAT5 و CAT6 در شبكه ها استفاده می گردد.
كابل های فوق، قادر به حمایت از ترافیك تلفن و شبكه های كامپیوتری می باشند.
از كابل های CAT2 در شبكه های Token Ring استفاده شده و سرعتی بالغ بر 4 مگابیت در ثانیه را ارائه می نمایند.
برای شبكه هایی با سرعت بالا ( یكصد مگا بیت در ثانیه ) از كابل های CAT5 و برای سرعت ده مگابیت در ثانیه از كابل های CAT3 استفاده می گردد.
در كابل های CAT3 ,CAT4 و CAT5 از چهار زوج كابل مسی استفاده شده است. CAT5 نسبت به CAT3 دارای تعداد بیشتری پیچش در هر اینچ می باشد. بنابراین این نوع از كابل ها سرعت و مسافت بیشتر ی را حمایت می نمایند. از كابل های CAT3 و CAT4 در شبكه هایToken Ring استفاده می گردد.
حداكثر مسافت در كابل های CAT3، یكصد متر است.
حداكثر مسافت در كابل های CAT4، دویست متر است.
كابل CAT6 با هدف استفاده در شبكه های اترنت گیگابیت طراحی شده است.
در این رابطه استانداردهایی نیز وجود دارد كه امكان انتقال اطلاعات گیگابیت بر روی كابل های CAT5 را فراهم می نماید( CAT5e )
كابل های CAT6 مشابه كابل های CAT5 بوده ولی بین 4 زوج كابل آنان از یك جداكننده فیزیكی به منظور كاهش پارازیت های الكترومغناطیسی استفاده شده و سرعتی بالغ بر یكهزار مگابیت در ثانیه را ارائه می نمایند.
در شبكه lan شركت های بزرگ از كابل cat6 از نوع utp برای مسافت های زیر زیر 100 متر و برای بالاتر از 100 از نوع sftp استفاده شده است.

رنگ بندی رشته های كابل شبكه اولیه و استاندارد در سیستم CAT5 و CAT6 نوع A

1. سبز
2. سفید سبز
3. سفید نارنجی
4. آبی
5. سفید آبی
6. نارنجی
7. سفید قهوه ای
8. قهوه ای

رنگ بندی رشته های كابل شبكه اولیه و استاندارد در سیستم CAT5 و CAT6 نوع B

1. سفید نارنجی
2. نارنجی
3. سفید سبز
4. آبی
5. سفید آبی
6. سبز
7. سفید قهوه ای
8. قهوه ای

این نوع اتصال برای یك شبكه كه از چند كامپیوتر و بوسیله هاب صورت می گیرد و هر دو سر سیم متناظر و 1 به 1 بهم اتصال پیدا می كنند.
برای اتصال دو كامپوتر و بدون هاب یا برای اتصال دو عدد هاب به همدیگر جهت ارتباط دو شبكه با هم از كابل با سیستم اتصال كراس استفاده میشود كه یك بصورت معمولی و سر دیگر سیم در سردیگر سیم 1 به 3 و 2 به6 وصل می شود.
نحوه اتصال رشته كابل با توجه به شماره آن در سوكت قرار داده شده و سوكت پرس می شود.
تذكر شماره گذاری از سمت مخالف خار سوكت (طرف تخت سوكت) و از سمت چپ به راست صورت می گیرد.

اتصال به صورت استرایت یا مستقیم

سر اول سیم: 8 7 6 5 4 3 2 1
سر دوم سیم: 8 7 6 5 4 3 2 1

اتصال به صورت کراس

سر اول سیم: 8 7 6 5 4 3 2 1
سر دوم سیم: 8 7 2 5 4 1 6 3
در فرم اتصال دو كامپیوتر یا دو hub به همدیگراتصال كراس (Crossover cable) در سر دیگر سیم 1 به 3 و 2 به 6 وصل می شود.
