انواع تابلو های برق

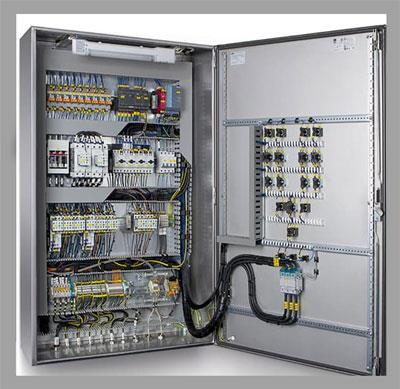

تابلو برقی چیست؟

تابلو عبارت است از فضایی که تجهیزات برقی در آن نصب می شوند.در تعریف تابلو لزومی ندارد آنرا حتمأ یک فضای بسته فلزی بدانیم بلکه فضای بسته فلزی، نوعی از تابلو محسوب می شود. مشکلات ناشی از نصب تجهیزات و خطرات ناشی از عوامل محیطی و پدیده هایی مانند اتصال کوتاه که در تجهیزات الکتریکی روی می داد و در دسترس بودن تمام قسمت های برقدار از سوی اپراتور، سازندگان را بر آن داشت تا ایمنی بیشتری را تامین کنند، از این رو تابلو به شکل محفظه بسته طراحی شد تا تجهیزات داخل آن غیر قابل دسترس باشند.

انواع تابلو از لحاظ ساختار

تابلوهای Metal Enclosed

تابلوهایی به شکل محفظه تمام بسته فلزی که تمام تجهیزات الکتریکی اعم از کلیدها، ترانسهای جریان و ولتاژ، لوازم اندازه گیری، شینه ها و ... در داخل آن نصب می شود.این تابلوها  به دو دسته تقسیم می شوند:

تابلوهای Metal Clad

این نوع تابلوها نوعی از تابلوهای Metal Enclosed هستند که در آنها، محفظه های مختلف از یکدیگر جدا شده اند. این امر باعث می شود تا اگر خطایی در یکی از محفظه ها روی دهد، این خطا به محفظه های دیگر انتقال پیدا نکند و سایر محفظه ها نیز تحت تأثیر آن آسیب ندیده و محفوظ می مانند.

تقییم بندی تابلو Metal Clad

• محفظه باسبار
• محفظه سر کابل
• محفظه LV (کنترل) که تجهیزات اندازه گیری، حفاظتی و کنترلی در آن قرار می گیرند.
• محفظه کلید

تابلوهای Compartment Type

این نوع تابلوها نوعی از تابلوهای Metal Enclose هستند که در آنها، محفظه های مختلف از یکدیگر جدا نشده اند. در طراحی یک تابلو باید موارد زیر در نظر گرفته شود:

• شرایط محیطی (جهت بهره برداری)
• شرایط لازم برای نصب
• شرایط حفاظتی

انواع تابلو از لحاظ محل نصب

• داخلی (Indoor): تابلو در فضای بسته مانند داخل سالن یا سوله نصب می شود.
• فضای باز (Outdoor): تابلو در فضای باز نصب می شود.

تقسیم بندی تابلوها از لحاظ نصب

تابلوهای فیکس (Fix)

• تابلوهای ایستاده چند منظوره (Multi Purpose): این تابلوها بصورت ایستاده قرار میگیرند و تابلوهای چند منظوره می باشند و داخل انها می توان تجهیزات کنترل قدرت پنوماتیکی و... نصب کرد.
• تابلوهای دیواری (Wall Mounting): این تابلوها به دو دسته تابلوهای روکار (On Surface) و تابلوهای توکار (Flush Mounting) تقسیم میشوند.
• تابلوهای (Rack): تابلو هایی هستند که حالت قفسه قفسه دارند و محفظه های اندازه گیری-الکترونیکی-کنترل و مخابراتی و... روی آن ها نصب می شود.
• تابلوهای Swing: نوعی از تابلوهای Rack هستند که دارای در متحرک می باشد و مزیت ان این است که پشت تجهیزات ان قابل رویت است و دسترسی به پشت تجهیزات فراهم است این مدل بسیار گران است و درب ان هم شیشه ای است.
• دسترسی از پشت
• دسترسی از جلو: در این حالت معمولا در کنار درب اصلی تابلو درب کوچکی به نام درب کناری تعبیه شده و اتصالات کابل ها به فیدرها از طریق این درب انجام میشود این نوع سلولها را از لحاظ محل ورود سر کابل های ورودی وخروجی میتوان به ورود از بالا و ورود از پایین تقسیم نمود.


تابلوهای کشویی (Withdraw able)

1. تابلو های کنترل موتورها (Motor Control Center (MCC)): این تابلو ها بصورت کشویی ساخته می شود و برای کنترل موتورها ساخته می شود. این تابلوها بخاطر مزیت تابلوهای کشویی بسیارگران هستند.
2. تابلوهای مرکز قدرت (Power Center): این تابلوها برای تغذیه تابلوهای MCC استفاده میشوند و یک تابلوی توزیع است و میتواند چند تا تابلوی MCC را تغذیه کند در این تابلو ها کلیدها بیشتر از نوع هوایی هستند و بعد از پست اصلی استفاده می شوند.

انواع تابلوها از لحاظ ایستایی

1. ایستاده (Self Standing / Free Standing): تابلو حالت خود ایستا دارد (نیاز به مهار آن توسط سازه ی دیگری نیست و یا به دیگری تکیه ندارد.)
2. دیواری (Wall Mounted): تابلو هایی که روی دیوار نصب می شوند. این تابلوها اگر روی سطح دیوار نصب شوند، روکار، Surface Mounted و اگر داخل دیوار جاسازی شوند، توکار، Flush Mounted یا Recessed Mounted نامیده می شوند.

انواع تابلو ها از لحاظ سطح ولتاژ

1. تابلوهای فشار ضعیف(LV) تا 1000V
2. تابلوهای فشار متوسط (MV) از 1000V تا 36000V

تابلوهای فشار ضعیف

تابلوهای فشار ضعیف در سطح ولتاژ کمتر از 1000V قرار دارند. مطابق IEC60439-1 تابلوی فشار ضعیف ترکیبی است از یک یا چند وسیله قطع و وصل (Switching Device) فشار ضعیف همراه با تجهیزات کنترلی، اندازه گیری، نشانگر، حفاظتی، تنظیم کننده و ... مربوط به خود که نحوی کامل نصب و سوار شده و کلیه Interconnection ها و اتصالات الکتریکی و مکانیکی داخلی و قطعات ساختمانی را شامل گردد. ولتاژ نامی تابلوهای فشار ضعیف معمولأ تا 690V و ولتاژ سرویس تا 400V می باشند.

انواع تابلو فشار ضعیف

• تابلوی ایستاده (Fix) ثابت
• تابلوی ایستاده (Withdraw able) کشویی

تابلوهای فشار متوسط

• تابلوهای فشار متوسط در سطح ولتاژ بین 1000V تا 36000V قرار دارند.
• اجزای اصلی یک تابلو فشار متوسط شامل بدنه، کلید (دژنکتور) و یا کنتاکتور فشار متوسط، رله، باسبار، ترانفورماتور ولتاژ و جریان، لوازم اندازه گیری و تجهیزات کنترلی می باشد.

تابلوهای فشار متوسط به دو دسته کلی تقسیم می شوند

• تابلوهای فشار متوسط ثابت (Fix)
• تابلوهای فشار متوسط کشویی (Withdraw able)
