توان و فرمول های منبع تغذیه

منبع تغذیه ای که جریانش بیشتر باشد میتواند کار بیشتری انجام دهد یا منبع تغذیه ای که ولتاژش بیشتر باشد؟

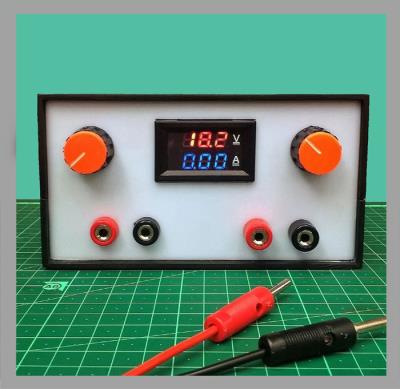

معمولا ولتاژ منابع تغذیه را کمی بیشتر انتخاب میکنند که در حالت کار معمولی که جریان متوسطی از آن گرفته میشود ولتاژش به ولتاژ اصلی برسد مثلاً یک منبع تغذیه را که ما به عنوان منبع 12 ولتی خریداری میکنیم در حالتی که هیچ مصرف کننده ای به آن وصل نیست اگر با ولتمتر ولتاژش را اندازه گیری کنیم حدوداً 14 ولت را نشان میدهد.

چرا در حالتی که منبع به هیچ مصرف کننده ای وصل نیست مقاومت داخلی ولتاژ را افت نمی دهد؟

چون که مقدار ولتاژی را که مقاومت داخلی افت میدهد به مقدار جریان عبوری از منبع تغذیه بستگی دارد که در این حالت چون جریان صفر است افت ولتاژی هم وجود ندارد
هر منبع تغذیه دو کمیت دارد، یکی ولتاژ و دیگری قابلیت جریان دهی (حداکثر جریان مجاز) که بستگی به مقاومت داخلی اش دارد پس قدرت کلی منبع تغذیه به این دو کمیت وابسته است لذا برای تعیین قدرت یک منبع کمیت سومی نیز بوجود می آید که توان نام دارد و واحد آن وات (W) است که از حاصلضرب جریان و ولتاژ بدست می آید یعنی توان یک منبع 12 ولتی 2 آمپر  24=12*2  وات است که نشان دهنده قدرت آن میباشد.
هر چه توان یک منبع بیشتر باشد حجم و وزن آن نیز بیشتر می شود. فرق باطری ماشین با 8 عدد باطری 1.5 ولتی سری (باطری قلمی) در این است که اگر با 8 عدد باطری 1.5 ولتی بتوانیم حداکثر 2 لامپ 12 ولتی را روشن کنیم با باطری ماشین دست کم 50 عدد از همان لامپ را می توان هم زمان روشن کرد زیرا مقاومت داخلی باطری ماشین خیلی کم است و وقتی جریان زیادی از آن دریافت می کنیم کاهش ولتاژش کم است ولی در باطری قلمی وقتی بیشتر از 2 یا 3 لامپ به آن وصل میکنیم ولتاژش کاهش یافته و نور لامپ ها کم می شود.
برای محاسبه مقدار افت ولتاژ از همان رابطه اهم استفاده می کنیم:

• V=R*I

طبق این رابطه مقدار افت ولتاژ دو سر مقاومت با تغییر جریان تغییر می کند. برای هر عنصری که در یک مدار الکتریکی وجود دارد میتوان توان را محاسبه کرد بطور کلی دو نوع توان در یک مدار وجود دارد

1. توان تولیدی که توسط منبع تغذیه تولید می شود
2. توان مصرفی که توسط مصرف کننده ها مصرف می شود، در یک مدار همیشه توان تولیدی با توان مصرفی برابر است (در صورت صرف نظر کردن از تلفات سیمهای رابط)

توانی که یک مقاومت مصرف میکند به جریان عبوری از آن بستگی دارد که طبق رابطه زیر محاسبه می شود:

• W=R*I^2

فرمول های توان

• W=V^2/R
• W= V*I
• W=R*I^2
