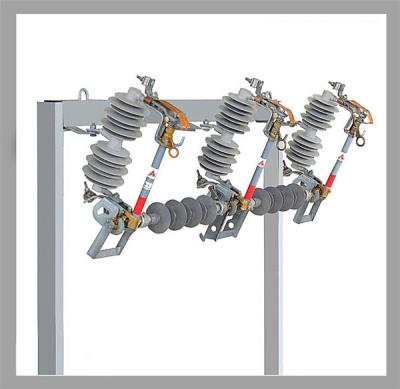

کات اوت فیوزهای 11 و 20 و 33 کیلو ولت

مشخصات فنی استاندارد برای کات فیوزهای 11 و 20 و 33 کیلو ولت

نیازمندهای عمومی در کات فیوز

این مشخصات در برگیرنده حداقل نیازمندهای مربوط به طراحی و تهیه مواد، ساخت، بازررسی، آزمون و نشانه گذاری و آماده سازی جهت حمل کات اوت فیوزها می باشد. کات اوت فیوزها در شبکه توزیع برق ولتا‍‍‍ژ  متوسط با سطوح ولتاژ 11 و 20 و 33 کیلو ولت مورد استفاده قرار گیرد.

محدوده تامینات و خدمات

1. کات اوت فیوزها متشکل از پایه فیوز، فیوزگیر و لینک فیوز هستند.
2. چوبدست
3. مدارک و اطلاعات فنی

واحد اندازه گیری

واحدهایی که در اندازه گیری، ساختمان و تنظیم مدارک مربوط به تجهیزات و اجزاء آنها بکار رفته است باید همگی منطبق با استاندارهای (اس. آی) (سیستم متریک) باشند.

زبان

زبان مورد استفاده برای بسته بندی، نشانه گذاری، علامتگذاری و تنظیم مدارک فنی انگلیسی خواهد بود. اصطلاحات فنی باید جملگی طبق استاندارد آی. ای. سی. انسی باشد. زبان فارسی یا انگلیسی می تواند در نامه نگارهای غیر فنی و سایر مکاتبات مورد استفاده گیرد.

حفاظت در برار جانوران و گیاهان

صدمات ناشی از پرندگان می باید با طراحی مناسب تجهیزات مورد پیشگیری قرار گیرد. آسیب های حاصل از پوسیدگی، خشکیدگی و قارچ زدن می باید از طرق لعاب کاری، روکش کاری، ورنی زدن یا سایر وسایل موثر جلوگیری گردد.

حفاظت در برابر زنگ زدگی

هر بخش از تجهیزات می باید از مواد مقاوم در برابر زنگ زدگی تهیه شود و استفاده از رنگ آمیزی بعنوان وسیله اصلی حفاظت قابل قبول و پذیرش نیست.

هماهنگی فنی

کلیه اجزاء مشابه در ساخت تجهیزات می باید از سازنده واحدی تامین گردیده و جملگی از یک نوع و سری باشند.

برچسب گذاری و نشانه زنی

پایه فیوز، فیوزگیر، لینک فیوز، هرکدام بطور جداگانه می باید دارای علامت مشخصه طبق آی. ای. اس. انسی باشند.

آزمون کارخانه ای

1. آزمون جاری
2. آزمون نوعی
3. آزمون نمونه ای

آزمون جاری: باید بدون استثناء در مورد تک تک تجهیزات اعمال گردد.

1. آزمون مکانیکی
2. آزمون ولتاژ عایقی خشک با فرکانس شبکه
3. بازبینی وسایل، چفت و جور بودن و پرداخت کاری
4. آزمون ابعاد

آماده سازی جهت حمل و نقل

کلیه تجهیزات می باید بسته به مورد حمل دریایی یا خشکی آماده شوند و بسته بندی آنها بگونه ای باشد که تجهیزات را در مقابل صدمات ناشی از جابجای، انبار کردن در فضای باز و در تمام حمل و نقل محفوظ نگاه دارد. صندوق ها باید با علایم (دستگاه های دقیق)، (شکستنی) و غیره علامت زده شوند.

نیازمندی های خصوصی در کات فیوز

کات اوت فیوزها می باید دارای خصوصیات کلی بشرح باشند: از نوع رو باز، برای هوای آزاد؛ مناسب برای نصب روی کنسول چوبی یا فلزی تیرهای خط هوایی؛ با سهولت در نصب؛ مناسب برای شرایط اقلیمی مشخص شده؛ ضدزنگ، خوردگی و فرسایش؛ ضد پرنده؛ با ابعاد و وزن بهینه؛ تک قطب، تک کورس؛ با مقره اتکائی منفرد؛ پایدار از هر نظر؛ عمل فرو افتادن کامل با قطع مطمئن خطا؛ از نوع قابل قطع زیر بار، با کمک چوبدست قطع بار؛ تک منفذی؛ عملکرد آسان با چوبدست قلابدار

مقادیر نامی جریان، ولتاژ و فرکانس

ولتاژ کار بطور کلی بین 10%- تا 10%+ ولتاژ نامی سیستم تغییر می کند.

ساختمان

کات اوت فیوزها می باید از پایه فیوز، فیوزگیر و لینک فیوز با هم لوازم مورد نیاز برای ساختن یک کات اوت فیوز کامل، سوار شده و آماده بهره برداری تشکیل شده باشند. کات فیوزها می باید از نظر مکانیکی زمخت و مستحکم باشد. کات اوت فیوز باید در مقابل نیروهای کار ناشی از عملیات پر زور باز و بست توسط مامور سیمبان و نیروی قطع ناشی از جریانات شدید خطا پایداری کند.

پایه فیوز

مقره اتکایی باید بصورت یک قطعه منفرد و جنس مقره باید تماما همگون بوده و سطح آن براق با پرداختی صاف و شفاف برنگ خاکستری باشد. یک کلاهک ضد پرنده می باید در بالای عایق کار گذاشته شود.

فیوزگیر

فیوز گیر می باید مناسب برای لینک فیوز نوع کله دکمه ای باشد. غلاف فوقانی باید مجهز به یک حلقه قلاب برای باز و بستن باشد. این مجموعه باید بطرز قابل اطمینانی حداکثر فشار انفجار ناشی از قطع جریان نامی اتصال کوتاه را تاب بیاورد.

استفاده از یک ضامن فنردار لازمست تا موجب تمیزی کنتاکت بهنگام عملیات بستن، باعث تسریع در جدایی المان ذوب شده فیوز شده و سبب بیرون جستن سریع سیم فیوز گردد و همچنین بهنگام خطاهای خفیف یا اضافه بار، عمل چکش واری را به منظور سهولت در امر فرو افتادن مجموعه فراهم سازد.

لینک فیوز

لینک فیوها میباید پاسخگوی  نیازمندیهای باشد که تحت عنوان عمومی لینک های اونیورسال کات اوت فیوز هوای آزاد طبق استاندارد (ان سی) شناخته شده است. لینک فیوزها باید از اجزاء زیر تشکیل یافته باشند:

1. کله دکمه ای قابل در آوردن
2. یک المان قابل ذوب حساس به جریان همراه با سیم تحت کشش
3. یک محفظه فیبری مقاوم در برابر عوامل جوی و دارای خواص خاموش کنندگی قوس
4.  یک سیم انتهایی انعطاف پذیر

چوبدست قلابگیر و چوبدست قطع بار

انجام عملیات روی کات اوت فیوز بکمک چوبدست قلابگیر انجام می گیرد. کلیه قلابگیر باید برای عملیات ایمن روی شبکه ای با ولتاژ عملکرد 36 کیلو ولت مناسب باشند. چوبدست های قلابگیر می باید مجهز به چراغ قوه های مخصوص باشند که ایمنی عملیات بهنگام شب را فاهم نماید.
برای باز کردن کات اوت در شرایط تحت بار می باید از چوبدست قطع بار، که گاه (لود بوستر) نامیده می شود استفاده نمود.

ابعاد

زاویه نصب باید نسبت به وضعیت قائم 20 درجه تمایل داشته باشد، بدین معنی که زاویه بین خط گذرنده از مراکز سر و ته مقره با راستایی قائم برابر 20 درجه باشد. قطر داخلی حلقه مخصوص کشیدن و بلند کردن باید 28 میلیمتر باشد.

دوام مکانیکی و الکتریکی

دوام مکانیکی کات اوت فیوز باید بیشتر از 300 باشد. بدین معنی که بعد از 300 مرتبه عملیات پی در پی باز و بست کات اوت فیوز بوسیله چوبدست قلابگیر در شرایط بی برق هچگونه نشانه خرابی و لقی در آن مشاهده نشده و هیچ نوع صدمه ای به مجموعه وارد نگردیده باشد. دوام الکتریکی کات اوت فیوز نباید کمتر از 20 باشد به ترتیبی مشابه آنجه برای پایداری مکانیکی ذکر گردیده باشد، با این تفاوت که در اینجا کات اوت فیوزها برقدار بوده و جریان نامی کلیدزنی از آن می گذرد.

مواد

• مقره: میان سخت،از سرامیک بعمل آمده به حالت تر، خاکستری شفاف، باقدرت مکانیکی و الکتریکی زیاد و مقاومت بالا در برابر قوس الکتریکی.
•

• قسمت های فلزی حامل جریان: مس الکتریکی خالص با آلیاژ مس با همان خواص
• کنتاکت های ثابت و متحرک: آلیاژ مس با روکش ضخیم نقره.
• لوله فیوز: لوله اپوکسی رزین کلافبندی شده با الیاف پشم شیشه، با نشاندن فیبر سلولوزی سختیا فیبر گوگردی روی دیواره داخلی جهت ایجاد قابلیتهای بالای خاموش کردن قوس الکتریکی. یک پوشش مقاوم اشعه ماوراء بنفش نیز می باید لوله فیوز را در برابر تاثیرات جوی و تابش خورشید محافظت نماید.
• متعلقات فیوز گیر: برونز ریخته گری شده با قابلیت هدایت بالا
• فنرهای پشت کنتاکت ها و ضامن: فولاد ضد زنگ
