 گاورنر هیدرولیکی (Hydraulic governor)

تاريخ : ۱۳۹۱/۸/۲۴

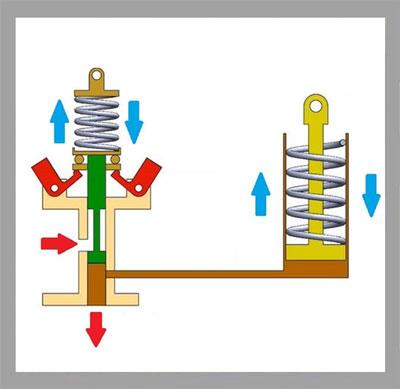

گاورنر هیدرولیکی (Hydraulic governor)

هر واحد نیروگاهی برای کنترل سرعت و قدرت توربین به یک دستگاه گاورنر (Governor) برای تنظیم جریان آب ورودی به توربین، مجهز می‌گردد.

دسته بندی گاورنرها

  • گاورنر مکانیکی
  • گاورنر الکترومکانیکی
  • گاورنر الکترونیکی
در حال حاضر فقط از گاورنر الکترونیکی در نیروگاههای جدید استفاده می‌شود و گاورنرهای مکانیکی و الکترومکانیکی را فقط در نیروگاه های قدیمی می‌توان پیدا کرد.

قسمت الکترونیکی گاورنر

یک کنترل‎ کننده الکترونیکی حلقه بسته (close loop) ، مجهز به PLC، به‌ صورت کاملا دوتایی (Full redundant)، کنترل سیستم را بر عهده می‌گیرد.
سیگنال ‎های ورودی این کنترل‎کننده معمولا عبارتند از:
  • سیگنال آنالوگ سرعت توربین، از خروجی سنسورهای سرعت توربین (mA20-4)
  • سیگنال آنالوگ نشان‎دهنده موقعیت ویکت گیت‌های توربین(mA20-4)
  • سیگنال آنالوگ نشان‎دهنده توان خروجی ژنراتور (mA20-4)
بر اســــاس سیگنـــــال‎ های ورودی فــوق و پــردازش آن‌ها در کنتـرل‌کننده PLC، سیگنال خروجــی گـــاورنر الکتـــرونیکی (mA20-4) به شـــیر راهنمـــا (Pilot valve)  اعمـــال شـــده و با عمــلکرد این شیـر، فشـــار و دبــی لازم روغـــن برای حرکــــت سـرووموتور و دریچه‎ هـــای هـــادی توربیـــن (wicket gates) از طریـق شیـــر کنتـــرل اصـــلی (main valve) گاورنر فراهم می‎ گردد. کنتـــرل‎ کننده فــوق معمولا به صـورت دوتــایی بـــه عنــوان گاورنــر اصلی و گاورنر پشتیبان در تابلوی کنترل گاورنر قرار می‌گیرند. در صـــورت بروز اشکال در گاورنر اصلی (main)، کنترل سیستم به صورت خودکار، به گاورنر پشتیبان (backup)  منتقل می‎ شود.

عملکرد سیستم کنترل گاورنر

  • حـــالت کنتــــرل ســـرعت با کنترل‎کننده PID (speed control)
  • حالت کنترل مقدار بازشدگی دریچه‎ های هادی(wicket gate)  توربین با کنترل‎کننده تناسبی (‍P)(opening control)
  • حالت کنترل توان خروجی ژنراتور با کنترل‎کننده PID (Power control)

قسمت هیدرولیکی گاورنر

قســـمت هیدرولیکی گاورنر شامل تجهیزات زیر می‎ باشد:
  1. عمــل‎ کننده ‎هـــای الکتروهـــیدرولیکی برای تبدیل سیگنال‎ های الکتریکی به مقـــادیر مکــانیکی متناظر
  2. تقویت‎کننده هیدرولیکی
  3. واحد تأمین فشار روغن
از این واحـــد به منظـــور تأمیـــن فشـــار روغــــن بـــرای عمــــلکرد سرومــــوتورهای تـــوربین و نهایتا باز و بسته شدن ویکت گیت‌های توربین استفاده می‎شود.
سیستم روغـن گـاورنر شامل مخــزن روغن، تانک فشار روغن/هوا (Air Oil Vessel)، دو دستگاه پمـپ روغـــن گـــاورنر، شیرهای سولونوئیدی، شیر هیدرولیکی، سیستم خنک‎ کن روغن (شامل دو دستگاه پمپ، کولر و فیلتر دوتایی مربوطه)، تجهیزات کنترل و اندازه‎گیری، لوله ‎کشی و غیره می ‎باشد.
برق سیســـتم کنتــــرل گـــاورنر از دو فیـــدر مجــزا، از سیستم DC نیروگاه تأمین می‎شود.

مدل های پیشنهادی گاونر

  • (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)
  • فشار سنج تفاضلی HD700/HD750/HD755 محصول کمپانی Extech
  • فشار سنج دیجیتال ADT 681-GP30Kمحصول کمپانیAdditle
