یکی از دستگاه های تست تجهیزات در پست های انتقال و فوق توزیع ابزاری است بنام ترموویژن. این دستگاه در شکل های مختلف و عملکرد گوناگون، کاربردی مشابه در
صنعت برق دارد که به آن می پردازیم.
امروزه با توجه به نیاز مبرم به برق و حداقل رساندن قطعی های ناخواسته و رضایت مندی مشترکان و پایداری سیستم برق و حس اعتماد مشتریان به جریان و روند مطمئن در سیستم برق رسانی برنامه های پیشگیرانه ای تنظیم می گردد که با تست و بررسی تجهیزات از صحت عملکرد آنها مطمئن می شویم. با توجه به اینکه بسیاری از قطعی های ناخواسته مربوط به اتصالات و جمپرها وکابل ها و کلمپ های متصل به تجهیزات است لذا ایجاب می کند که علی رغم بررسی چشمی و سرویس و آچار کشی این نوع اتصالات از دستگاه ترموویژن جهت بررسی مقدار دمای آن تجهیز نیز آگاه شویم. با توجه به اینکه اگر اتصالی، ضعیف باشد، طبق قانون اهم، مقاومت درآن نقطه زیاد شده و ایجاد حرارت و گرما می‌کند و در نهایت موجب ذوب شدگی و باز شدن اتصال می‌شود.
طرز کار ترموویژن
دستگاه ترموویژن با بررسی امواج مادون قرمز ساطع شده از تجهیزات، نقاط داغ را شناسایی کرده و نمایش می دهد و این یکی از مزیت های عمده این دستگاه است که بدون قطع تجهیزات و عدم اتصال به وسیله خاصی با قرائت میزان دمای آن نقطه و مقایسه با دمای محیط و شرایط می توان میزان اهمیت نقطه مورد بررسی را سنجید و جهت رفع عیب آن طبق یک برنامه از پیش تعیین شده اقدام نمود و از قطعی های احتمالی بخصوص در زمان پیک بار جلوگیری به عمل آورد. ضمن اینکه بعد از رفع عیب نیز میتوان به بررسی پرداخت و از رفع عیب تجهیز اطمینان حاصل نمود.
نحوه استفاده از ترموویژن

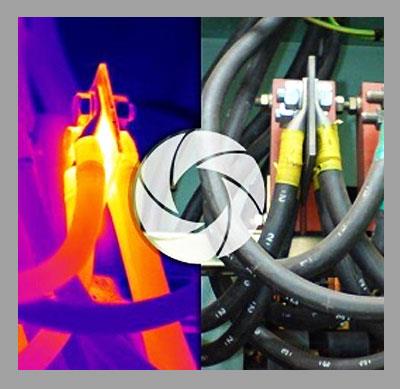

در استفاده از این دستگاه باید دقت نمود تا نقاط گرم را به اشتباه شناسایی نکنیم. مثلاً وجود حرارت در سیم پیچ ترانس امری بدیهی است و یا با روشن بودن یک هیتری در تابلو محوطه پست، فرض را بر وجود اتصالی مدارات نگذاریم بهترین زمان برای انجام این بازید حدود غروب آفتاب است که میزان گرمای آن بر تجهیزات کمتر شده و نور اضافی روز مانع دید دقیق حرارت بروی دستگاه نمی‌شود. در شکل نمایش داده شده میزان دمای بروی کامپ های متصل به سر ترانس های جریان به نسبت بالا بوده که باید طی برنامه زمانبندی شده نسبت به رفع آن اقدام گردد.مزایا و قابلیت های دوربین حرارتی
دوربین های ترموویژن بسیار سبک و با کارایی بالا تولید می شوند که با استفاده دوره ای از آن در پست های برق درصد بالایی از عیوبی که رخ خواهند داد را میتوان پیشگیری نمود حتی در بعضی از شرکت های توزیع در استان های بزرگ کشورمان نیز از این دستگاه استفاده می گردد که بسیار با استقبال مواجه بوده است.
در بسیاری از موارد دیده شده که حتی با سفت بودن اتصالات باز هم نقاطی با حرارت بالا داشته ایم که با بررسی مجدد و انجام تست مقاومت اهمی مشاهده می شود که به دلیل خوب ننشتن اتصالات بروی هم (به دلیل دفرمه بودن و یا قالب گیری بد آلات اتصال) این نقاط داغ پدیدار می شوند.
