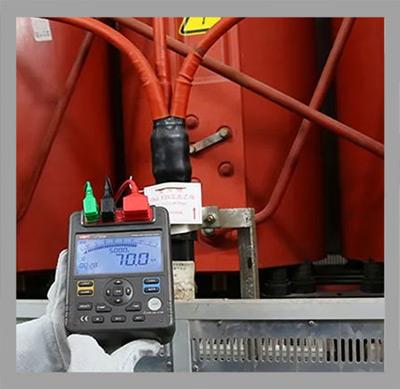

طریقه کار با مگر یا تست مقاومت عایق

مگر نام اولین برند دستگاهی است که برای اندازه گیری مقاومت های بسیار بزرگ (از نظر مقدار مقاومت الکتریکی) معمولاً 5000 مگا اهم. مانند مقاومت عایقی کابل های قدرت و کنترل عایقی کابل در موارد اتصال زمین و غیره. مقاومت های تا این حد زیاد در حقیقت، مقاومت عایقی کابل ها و نظایر این هستند. برای اندازه گیری چنین مقاومت هایی معمولا به ولتاژ زیاد نیاز است. در بعضی از این نوع دستگاه ها، ولتاژ اندازه گیری به 10 kv نیز می رسد ولتاژ معمول این نوع دستگاه های اندازه گیری، بین 100 ولت تا 10 کیلو ولت است. دستگاه مگر از یک دستگاه نسبت سنج تشکیل شده است.
منبع ولتاژ مورد نیاز دستگاه معمولا متناوب است و آن را به دو صورت ایجاد می کنند. در روش اول با استفاده از یک منبع تغذیه Dc ولتاژ Dc را به کمک اسیلاتور (نوسان ساز) تبدیل به Ac می کنند و آنگاه به کمک ترانسفورماتور ولتاژ متناوب خروجی اسیلاتور را به هر مقدار دلخواه افزایش داده می شود. در روش دوم به کمک یک ژنراتور ساده که محرک آن دست است، ولتاژ Ac تولید می شود.

طرز کار با مگر

دقیقا ‌همانند اندازه گیری معمولی مقاومت با این تفاوت که در نوع دستی، توسط دسته ای که در بغل مگر است آنرا چرخانده، که بدین ترتیب ژنراتوری به گردش در می آید، در نتیجه ولتاژ تولید می شود که آن ولتاژ توسط ترانسفورماتورهای افزاینده، افزایش یافته و سپس توسط یکسو کننده ها به ولتاژ مستقیم (dc) تبدیل می شود و مورد استفاده قرار می گیرد.

طرز تشخیص سالم بودن میگر

دسته ای را که در بغل مگر است می چرخانیم و دو سر سیم ها را با هم اتصال می دهیم، اگر عقربه روی صفر قرار گرفت مگر (میگر) سالم است. برای تست آوومتر دو سر پراپ آنرا بهم وصل می کنیم و رنج را روی اهم قرار می دهیم عقربه باید منحرف شود که در این صورت سالم است. در مورد ولتمتر و آمپر متر باید با اندازه گیری ولتاژ و آمپرهای مشخص صحت آنرا تشخیص داد.

طریقه میگر زدن روی ماشین ها

ابتدا لازم است اطمینان کامل از قطع برق حاصل کنیم و پس از آزمایش عدم وجود ولتاژ با رعایت کامل ایمنی توسط دو نفر مقاومت عایقی دستگاه ها اندازه گیری می شود.

طریقه استفاده از آمپر متر چنگکی

این نوع اختصاص به اندازه گیری جریان متناوب در هادی دارد. بهتر است برای استفاده از این آمپر متر از وسایل ایمنی نظیر دستکش عایق استفاده کرد، بدین ترتیب که با فشار دادن ضامن آمپر متر که معمولا در دستشان قرار دارد دهانه آمپر متر باز می شود. کابل هادی جریان را در داخل دو فک دهانه آمپر متر قرار داده و ضامن را رها می کنیم (در بعضی جهت قرار گیری هادی در میان فک ها مهم است) تا فک های آمپر متر بسته شود و بدین ترتیب دو فک مانند حلقه ای دور کابل را می گیرند. حال با عبور جریان از کابل عقربه آمپر متر منحرف و جریان گذرا از کابل را نشان می دهد.
