پاورآنالایزر و هارمونیک آنالایزر چیست؟
تاريخ :
۱۳۹۱/۹/۲۹
پاور آنالایزر چیست؟ هارمونیک آنالایزر چیست؟
پاورمترها Powermeter دستگاه هایی هستند که برای محاسبه توان، انرژی، توان اکتیو و راکتیو، فاکتور توان و اندازه‌گیری ولتاژ، جریان طراحی گردیده اند. همانطور که می دانید توان معرف انرژی در واحد زمان می باشد و با واحد وات اندازه گیری می شود و در الکتریسیته از حاصل ضرب ولتاژ در جریان به دست می آید. این در حالی است که در سیستم های الکتریکی، خصوصا در جریان متناوب نیاز به آنالیز بسیاری از فاکتورها می باشد که در تولید و نحوه انتقال انرژی و مصرف آن در تجهیزات الکتریکی بسیار موثر می باشند.

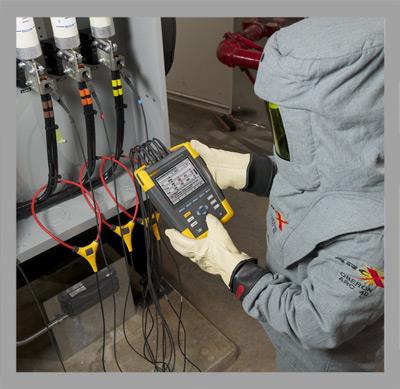

پاور آنالایزر یا هارمونیک آنالایزر برای اندازه گیری چنین پارامترهائی نظیر ولتاژ، جریان، اغتشاش هارمونیک و بسیاری از پارامترهای کیفی توان طراحی شده اند. این تجهیز به همراه نرم افزار برای آنالیز و همچنین پراب و کلمپ جهت اندازه گیری جریان و ولتاژ سه فاز می باشد.
هارمونیک چیست؟
اثر هارمونیک سوم بر شکل موج اصلی. هارمونیک ها، ولتاژ و جریان های الکتریکی هستند که در شبکه قدرت بر اثر نوعی از بارهای الکتریکی به وجود می‌آیند.
علت ایجاد هارمونیک
در جریان متناوب و عادی شبکه‌های قدرت، ولتاژ سینوسی در یک فرکانس خاص، معمولا ۵۰ یا ۶۰ هرتز است زمانی که یک بارالکتریکی خطی به سیستم متصل می‌شود، در این حالت جریان سینوسی با همان فرکانس ولتاژ شکل می‌گیرد.
وقتی که یک بار غیر خطی مانند یکسوکنندﻩها به سیستم قدرت متصل می‌شود باعث به وجود آمدن جریانی می‌شوند که دقیقا سینوسی نیست. شکل موج جریان می‌تواند بسته به نوع بار و در اثر متقابلش با دیگر اجزا سیستم بکلی پیچیده شود. صرف نظر از پیچیدﮔﻰها شکل موج جریان که از طریق تجزیه و تحلیل سری فوریه توضیح داده می‌شود، این امکان وجود دارد که موج را به یک موج ساده تجزیه کرد که در فرکانس سیستم قدرت، در مضرب صحیحی از فرکانس اصلی رخ دهد. نمونه‌های بیشتر از بارهای غیر خطی شامل تجهیزات دفتری و اداری معمول، مانند کامپیوترها و پرینترها و همچنین درایوهای با سرعت قابل تنظیم هستند.
تاثیرات هارمونیک
افزایش جریان یکی از اثرات عمدﻩی هارمونیک‌های سیستم قدرت است. این امر به ویژه در هارمونیک سوم باعث بهم خوردن تعادل فازها و در نتیجه باعث افزایش شدید جریان در سیم نول می‌شود. در طراحی یک سیستم الکتریکی این اثر می‌تواند توجه خاصی را در تغذیه بارهای غیر خطی نیاز داشته باشد.
