اندازه گیری مقدار جریان و ولتاژ متناوب با مولتی متر

برای اندازه گیری مقدار جریان، ولتاژ، توان، فرکانس و اختلاف فاز، دستگاه های اندازه گیری مناسب مورد نیاز است.

آمپر متر و ولت متر دو دستگاه اندازه گیری هستند که بوسیله آن ها مقدار جریان مصرفی و ولتاژ مصرف کننده‌ ها را می‌توان اندازه گرفت. این دستگاه ها براساس اهداف مورد نیاز به صورت‌ های مختلف ساخته می‌ شوند.

این دستگاه معمولا یک رنج دارند و از دقت کمی برخوردار هستند کاربرد آن ها در روی تابلوها به منظور نشان دادن کمیت مورد نظر می‌ باشد.

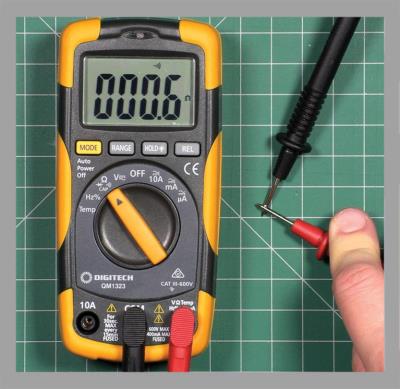

دستگاه های پر قابل کاربردی وسیع در صنعت برق دارند این دستگاه به دو صورت آنالوگ و دیجیتال در کارخانجات ساخته می‌شوند. از آنجا که این دستگاه ها کمیت‌های مختلف (جریان، ولتاژ، مقاومت و...) را اندازه گیری می‌ کنند در اصطلاح با عناوین آوومتر (A.V.Ω) و یا مولتی‌ متر در بازار به فروش می‌ رسند. کمیت‌ های الکتریکی مورد سنجش در این دستگاه در محدوده بسیار وسیع و با دقت قابل قبولی اندازه گیری می‌ شوند مولتی مترهای دیجیتالی دارای تنوع، انعطاف و قیمت ارزانتری نسبت به مولتی متر های آنالوگ هستند.

به منظور انجام برخی از تحقیقات علمی در آزمایشگاه و کنترل دقیق فرآیند تولید صنایع پیشرفته نظامی، اتمی و فضایی به دستگاه های اندازه گیری الکتریکی‌ ای نیاز است که از دقت و کیفیت مرغوب گری نسبت به دستگاه های اندازه گیری معمولی مانند مولتی متر  برخوردار باشند. این دستگاه ها برای کالیبره کردن دستگاه های اندازه گیری در موسسات استاندارد نیز بکار می‌ روند. این وسایل اندازه گیری دارای ساختمانی پیچیده هستند و نسبت به دستگاه های معمولی قیمت بالاتری دارند.

مقدار ولتاژ دو سر یک مولد یا مصرف کننده همواره بوسیله ولت متر اندازه گیری می‌ شود. چون اختلاف پتانسیل بین دو نقطه را اندازه گیری می‌ کند، بنابراین باید با دو سر مصرف کننده یا مولد به صورت موازی قرار گیرند، ولت متر به دو روش مستقیم و غیر مستقیم اختلاف سطح الکتریکی را اندازه می‌ گیرد در روش مستقیم ولت متر به دو سر مصرف کننده متصل می‌ شود و مقدار ولتاژ را اندازه گیری می‌ کند.

در روش غیر مستقیم ولت متر بوسیله یک مبدل ولتاژ به دو سر مصرف کننده یا مولد متصل می‌ شود این روش در مواردی بکار می‌ رود که ولتاژ کار مصرف کننده‌ ها یا شبکه بیش از حد مجاز دستگاه اندازه گیری باشد و یا این که از نظر حفاظتی نتوان ولتاژ مورد اندازه گیری را مورد سنجش قرار داد. کلید ولت متر برای اندازه گیری مقدار ولتاژهای خطی و فازی در شبکه‌ های سه فاز، از طریق تنها یک ولت متر از یک کلید ولت متر استفاده می‌ کنند.
