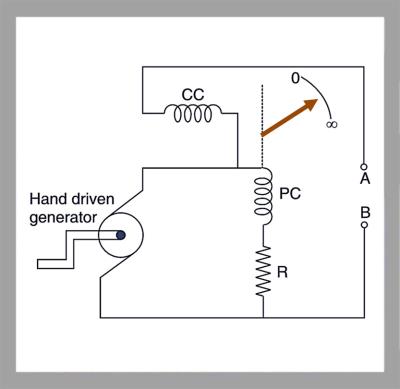

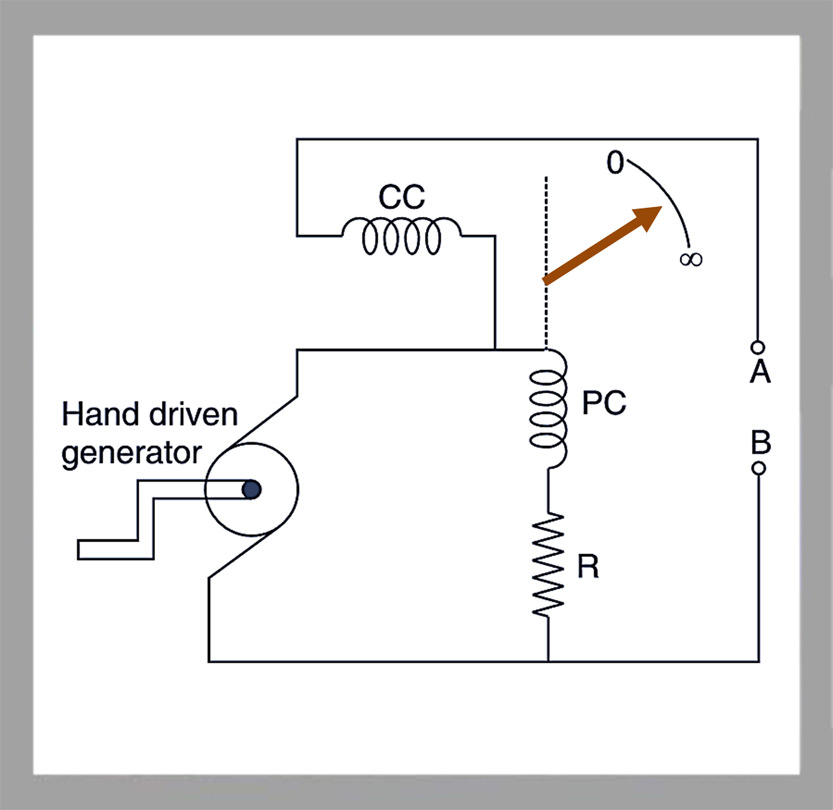

اهم متر چیست؟
دستگاهی است الکترونیکی که جهت اندازه گیری مشخصات وپارامترهای الکتریکی بکار میرود و بر دونوع کلی می باشد:
- آنالوگ (عقریه ای)
- دیجیتالی
کارکرد در نوع دوم با توجه به اینکه اکثر عملیات سنجش و تغییر رنج بصورت اتوماتیک می باشد راحت تر و دقیق تر می باشد کمیتهای مورد سنجش اهم متر بطور عمومی و کلی بشرح ذیل می
باشد
- آمپر جریان مستقیم DC و متناوب
- AC ولتاژ جریان مستقیم DC و متناوب
- AC۳ اهم
- قطعی و پیوستگی مدار
روش اندازه گیری آمپر جریان مستقیم
جریان مستقیم DC (مانند جریان خروجی یکسوکننده و یا جریان مصرفی مرکز) این حالت برای اندازه گیری جریان عبوری از یک مدار استفاده می گردد در این حالت کلید سلکتور چرخان اهم متر برروی علام DCA–10 قرار داده می شود و سیم های اهم متر بصورت سری در مدار قرارمی گیرند، محل اتصال سیم های اهم متر برروی
اهم متر ورودی های (COM) و (+10A) می باشد دقت شود که اهم متر حتما بصورت سری در مدار قرارداده شده و آمپر عبوری بیش از ده آمپر نباشد درصورت اتصال موازی با مدار اهم متر حتما آسیب می بیندروش اندازه گیری آمپر جریان متناوب AC (برق شهر) این حالت برای اندازه گیری جریان عبوری از یک مدار جریان متناوب مانند مسیر تغذیه برق یکسوکننده استفاده می گردد در این حالت کلید سلکتور چرخان اهم متر برروی علام AC A 10 قرار داده می شود و سیم های ا
هم متر بصورت سری در مدار قرارمی گیرند محل اتصال سیم های اهم متر برروی اهم متر ورودی های (COM ) و (+10A ) می باشد. دقت شود که
اهم متر حتما بصورت سری در مدار قرارداده شده و آمپر عبوری بیش ار ده آمپر نباشد درصورت اتصال موازی با مدار اهم متر حتما آسیب می بیندروش اندازه گیری ولتاژ جریان مستقیم DC (مانند ولتاژ خروجی یکسوکننده و یا ولتاژ باطری های مرکز) این حالت برای اندازه گیری ولتاژ یک مدارمانند یکسوکننده ها و یا باتری ها استفاده می گردد.
اهم متر ها معمولا، دارای رنج های متفاوتی برای انتخاب می باشند در این حالت کلید سلکتور چرخان اهم متر برروی علام DC V- برروی رنج بالاتری از مقداز ولتاژمدار مورد سنجش قراداده می شود قرار داده می شود و سیم های اهم متر بصورت موازی در مدار قرارمی گیرند یعنی به دو سر دستگاه ویا باتری مورد سنجش وصل میگردند محل اتصال سیم های
اهم متر برروی اهم متر ورودی های (COM) و(mAΩV) می باشد دقت در صورتی که عدد یک نشان داده شود نشانگر این است که رنج انتخاب شده کمتر از مقدار ولتاژ می باشد و باید رنج بالاتری انتخاب گردیده و کلید سلکتور برروی رنج بالا قراداده شود در غیر اینصورت مقدار نشان داده شده برابر ولتاژ قطعه مورد سنجش می باشدروش اندازه گیری ولتاژ جریان متناوب AC (برق شهر) این حالت برای اندازه گیری ولتاژ ورودی برق متناوب یکسوکننده ها و یا وسایل برقی استفاده می گردد.
اهم متر ها معمولا دارای رنج های متفاوتی برای انتخاب می باشند در این حالت کلید سلکتور چرخان اهم متر برروی علام AC V برروی رنج بالاتری از مقداز ولتاژمدار مورد سنجش قراداده میشود قرار داده میشود و سیم های اهم متر بصورت موازی در مدار قرارمی گیرند یعنی به دو سر برق ورودی دستگاه مورد سنجش وصل میگردند محل اتصال سیم های اهم متر برروی اهم متر ورودی های (COM) و (mAΩV) می باشدر صورتی که عدد یک نشان داده شود نشانگر این است که رنج انتخاب شده کمتر از مقدار ولتاژ میباشد و باید رنج بالاتری انتخاب گردیده و کلید سلکتور برروی رنج بالا قراداده شود در غیر اینصورت مقدار نشان داده شده برابر ولتاژورودی قطعه مورد سنجش میباشدروش اندازه گیری اهم مقاومت الکتریکی یکی از مشخصات و پاراکترهای مهم قابل اندازه گیری در برق و الکترونیک می باشد برای سنجش این پارامتر حتما باید مدار و قطعات مورد سنجش فاقد هرنوع جریان الکتریکی مستقیم و متناوب باشند در غیراینصورت
اهم متر شدیدا آسیب خواهد دید برای اندازه گیری اهم یک مدار و یا قطعه الکترونیکی با انتخاب حالت اهم برروی اهم متر و قطع تغذیه مدار و یا قطعه سیم های اهممتر را به دوسر قطعه مورد سنجش وصل کرده و مقدار نشان داده شده را قرائت می نماییم محل اتصال سیم های اهم متر برروی اهم متر ورودی های (COM ) و (mAΩV ) می باشد.
تقسیمات رنج اهم بشرح ذیل می باشد اهم ΩΩ 1K کیلو اهم = 1000 اهم ΩΩ 1M مگا اهم = Ω1000K = 1000000 اهم
