 لودسل چیست؟

تاريخ : ۱۳۹۱/۱۲/۲

لودسل چیست؟

لودسل یك نوع حسگر (Sensor) الكترونیكی برای اندازه‌گیری وزن و نیرو است كه در انواع كششی، خمشی، فشاری و پیچشی ساخته شده است.

موارد كاربرد لودسل چیست؟

این محصول برای اندازه‌‌گیری نیرو در كارخانجات مختلف و نیز اندازه‌گیری كشش كابل‌‌ها و كشش نخ در كارخانجات نساجی و سایر صنایع استفاده می‌شود.
اندازه‌گیری وزن بطریقه دیجیتال در ترازوهای الكترونیكی نیز نیازمند لودسل می‌باشد. امروزه انواع مختلف لودسل با ظرفیت‌های متفاوت در ساخت ترازوها و باسكول‌های الكترونیكی كاربرد فراوان دارد.
سیستم‌های اتوماتیك بر اساس اندازه‌گیری وزن مواد در كارخانجات مواد غذایی - كارخانجات آسفالت - پلانت‌های مواد شیمیایی همه از لودسل استفاده می‌نمایند.

ساختار لودسل چگونه است؟

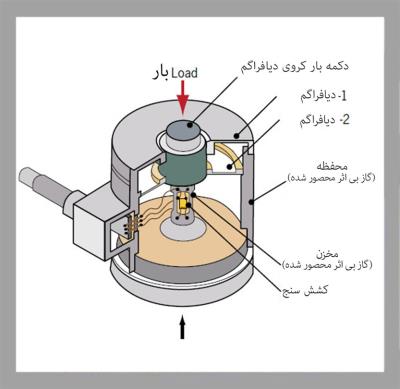

لودسل شامل یك هسته فلزی (از آلیاژ خاص) و تعدادی strain gauge مجموعه ای از مقاومت های الکتریکی می‌باشد كه در اثر اعمال نیرو مانند تمام مواد تغییر شكل می‌یابد اما پس از برداشتن نیرو به حالت اولیه خود برمی‌گردد . میزان برگشت‌پذیری این ماده تعیین كننده كیفیت و دقت و دیرپایی لودسل است.

دقت لودسل یعنی چه و چگونه تعیین می‌شود؟

دقت لودسل یعنی قدرت تفكیك آن نسبت به ظرفیت كل و نیز حد خطای مجموع آن .
عوامل دخیل در دقت و كیفیت لودسل نوع آلیاژ هسته و ساختار strain gauge می‌باشد . موسسه oiml ( واقع در سوئیس ) قدرت تفكیك و خطای مجموع لودسل و رفتار لودسل تحت رطوبت و درجه حرارت را بر اساس استانداردهای خاص مورد ارزیابی قرار می‌دهد كلاس دقت لودسل را تعیین می‌كند.
كلاس دقت توصیه شده برای لودسل‌های مورد استفاده برای توزین تجارتی تعیین شده است.
مسئولیت و تضمین تطبیق لودسل با استانداردهای اجباری به عهده شركت تولید كننده است.

انواع لودسل

لودسل های خمشی یک طرفه

این لودسل که از استیل زنگ نزن و با دقت بالا ساخته شدها است برای ساخت برازوهای دقیق، ماشین های بسته بندی و ماشین های تولید در کارخانه جات مواد غذائی و شیمیایی مناسب است.
ساختار این لودسل در مقابل نفوذ آب، گاز و سایر مواد شیمیایی کاملا آب بندی شده است و بدین جهت می توان از آن در محیط های با شرایط ویژه استفاده نمود.
این لودسل مانند دیگر محصولات RT دارای گواهینامه های استاندارد بین المللی است.
  • SHBxR
  • 5123
  • ALC
  • HCB
  • SSB
  • لودسل مدل SHBxR
  • نوع لودسل : خمشی (Bending)

لودسل های خمشی دو طرفه

 این لودسل ها برای ظرفیت های 2 تن الی 100 تن طراحی شده اند و مناسب توزین تانک ها - سیلوها و باسکول های بزرگ و همچنین ماشین الات کارخانه جات مختلف می باشند.
این لودسل ها مجهز به یک محافظ مکانیکی Strain guage می باشند. کلاس رطوبتی IP/67 و Oiml c3 کارکرد این لودسل را برای محیط های مختلف تضمین می کند.
  • لودسل مدل 5103/ 9103
  • لودسل 5123 از فولاد باپوشش نیكل و لودسل 9103 از فولاد ضدزنگ ساخته شده است.

لودسل های فشاری

موارد كاربرد لودسل، ترازوهای كوچك تا 250kg
 IEC68-2-30 است و دارای كلاس دقتیc3 می‌باشد.
  • RLC
  • CSP-M
  • ASC

لودسل مدل RLC

لودسل RLC یک لودسل با ارتفاع کم است که از فولاد ضد زنگ و با دقت بالا و عملکرد بسیار خوب ساخته شده است. این لودسل برای ترازوها, سیلوها, ماشین آلات و سیستم های توزین لیفتراک بسیار مناسب است.
کلاس رطوبتی لودسل IP-66/68 و تا کلاس c6 درجه بندی شده است. امپدانس ورودی و خروجی 1100 اهم است و دارای گواهینامه EEX برای محیط های پر خطر است.
این لودسل برای ظرفیت های 250 کیلو گرم تا 10000 کیلو گرم ساخته شده است.

لودسل های فشاری - کششی

 کاربرد این لودسل در جرثقیل های توزین دار و وسایل توزین دقیق می باشد.
ساختار کاملا جوشی این لودسل آنرا شایسته دریافت IP-68 نموده است.
این لودسل برای ظرفیت های 50 کیلو گرم تا 5000 کیلو گرم ساخته شده است.

  • لودسل :BSP از نوع لودسل های کششی - فشاری است که از تیپ S حسات می گردد.

لودسل های تک پایه

 این لودسل از نوع تك پایه Single Point است و جنس آن آلیاژ آلومینیوم است. این لودسل می‌تواند در ماشین‌های بسته‌بندی بیشتر مصرف شود.

  • ظرفیت لودسل از 50 kg تا 250kg است.
  • موارد كاربرد لودسل، ترازوهای كوچك تا 250kg
  • IEC68-2-30 است و دارای كلاس دقتیc3 می‌باشد.
