آیا با دستگاه LCR متر آشنایی دارید و میدانید کاربرد آن کجاست؟
تاريخ :
۱۳۹۲/۲/۲۶

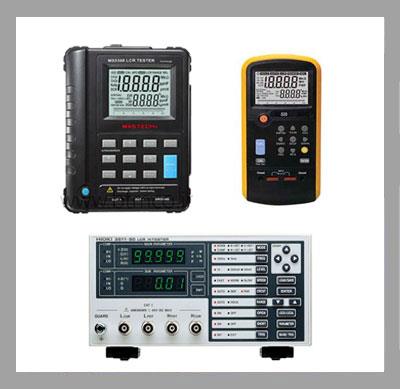

آشنایی با دستگاه LCR مترو کاربرد آن

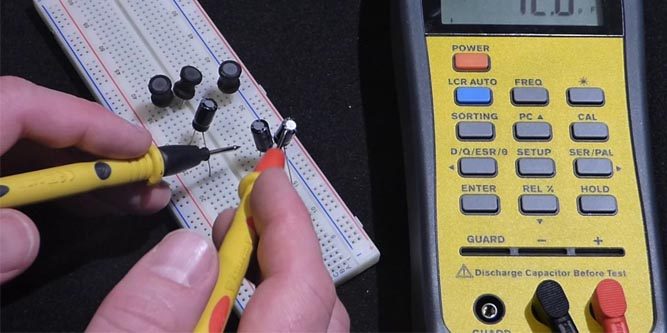

دستگاه LCR برای تست و آزمایش انواع خازن کاربرد دارد روش کار با این دستگاه برای هر نوع متفاوت می باشد که در ادامه به آن می پردازیم.
آزمایش ظرفیت انواع خازن
تست خازن های کمتر از10 نانو فاراد بسادگی توسط دستگاه مولتی متر انجام نمی شود و فقط با خازن سنج تست می شود در صورتیکه دستگاه
خازن سنج ندارید روشهای زیادی برای تست این نوع خازن می توان به کار برد. اینجانب برای تست این نوع خازن ها پیشنهادی به همکاران می دهم اگر حوصله داشتید، آزمایش کنید.
برای تست این نوع خازن سه دور سیم روپوش دار معمولی را به دور هسته ترانس Hv که دم دست داریم و تلویزیون در حال دریافت یک برنامه می باشد پیچیده و یک سر سیم را شاسی نموده خازن را به سر بعدی متصل و بایک مقاومت 10 کیلو اهمی شاسی کنید.
در این حالت تلویزیون را روشن کنید طبیعی است که Hv در سیم پیچ القا ء حدود 25 الی 30 ولت پیک تو پیک خواهد داشت که با مولتی مترها نزدیک 6 ولت Ac می شود. حال ولتاژ دو سر خازن را اندازه گیری نمائید. می توان مقاومت کمتری را نیز انتخاب و رنج وسیعی از خازن ها را تست نمود از این روش می توان برای تست انواع خازن های پلاستیکی استفاده نمود و نتایج مختلفی برای انواع خازن ها تجربه نمود. در این تست اگر دوسر خازن ولتاژی نداشته باشد به معنی SHORT خازن واگر تقسیم ولتاژی مابین مقاومت و خازن صورت نگیرد به معنی قطع خازن می باشد. لازم به توضیح است که باید مقدار خازن و مقاومت را درست انتخاب نمود.
آزمایش خازن های بالاتر از 10nf الی 1میکرو فاراد
برای تست این نوع خازن می توان
مولتی متر را روی رنج Rx10 قرار داده و می دانیم لحظه وصل ترمینال های مولتی متر اگر خازن خالی باشد توسط پیل 9v داخل مولتیمتر شارژ شده و در حان شارژ عقربه مولتی متر اهم مدار را در لحظه عبور جریان نشان می دهد مقدار ماکزیمم حرکت عقربه را برای همیشه بخاطر بسپارید تقریباً متناسب با ظرفیت خازن عقربه منحرف می شود. اگر در این روش بعد از شارژ کامل خازن، اگر خازن نشتی نداشته باشد خازن سالم است و اهم قرائت شده بی نهایت است و در صورتیکه خازن نشت داشته باشد عقربه مقدار اهمی را نشان می دهد که گویای میزان نشتی خازن است. همینطور اگر خازن قطع باشد هیچگونه عکس العمل مشاهده نمی شود و عقربه هیچ انحرافی نخواهد داشت.
آزمایش خازن های 1 میکرو فاراد الی 10 میکرو فاراد
قبل از نتیجه گیری باید به عرض برسانم که چون این خازن ها الکترولیتی می باشند بنا براین ممکن است تغییر ظرفیت بدهند لذا این آزمایش فقط قطع ویا شورت خازن را نشان می دهد بنا براین در بعضی مراحل تغییر ظرفیت و وجود نشتی در خازن باید خازن توسط خازن سنج تست شود ولی این دلیل برای یک تعمیر کار و یا یک الکترونیک کار سبب نمی شود که این روش را یاد نگیرد. برای این تست مولتی متر را در رنج Rx1k قرار داده و سپس شارژ و دشارژ خازن را باتوجه به قطبین باطری داخل
مولتی متر(سیم مشکی مثبت و سیم قرمز منفی باطری است) انجام می دهیم.
آزمایش خازن های بالاتر از 10 میکرو فاراد
برای تست این نوع خازن باید مولتی متر را در رنج Rx100 قرار دهیم: شارژ و دشارژ خازن را ملاحظه نموده توجه به قطبین الزامی است و نشتی در حد جزئی قابل قبول است. بنا براین بعد از شارژ عقربه اهم زیادی را نشان می دهد. اگر خازن موجب حرکت عقربه نگردد یعنی قطع و در صورتیکه صفر باشد یعنی خازن شورت است و اگر اهم کمی نیز قرائت شود به معنی خراب بودن خازن است.
