انواع دما سنج ها

دمانگار(Thermograph) یک وسیله کاملاً مکانیکی است و با استفاده از یک عنصر فلزی که انحنای آن با دما تغییر می کند ساخته شده است یک طرف عنصر فلزی حساس به تغییرات دما که دارای انحنا می باشد به بازوی اهرم طویل و متحرکی بسته شده است که این بازو ممکن است مستقیماً دما را از روی یک مقیاس ساده درجه بندی شده نشان دهد و یا اینکه انتهای بازو به یک قلم ثبات متصل گردد. با تغییر دمای هوا انحنای فلز تغییر می کند و این امر با توجه به نحوه تغییرات دما باعث انحراف قلم در انتهای بازوی مکانیکی به طرف بالا و پایین در روی کاغذ گراف می گردد و دماها ثبت می شوند. توضیحات بیشتر را در مطلب تاریخچه دماسنج ها داده ایم در این مطلب می خواهیم انواع دماسنج های امروزی را شرح دهیم.
دما نگار یا  دما سنج ها که در ایران به نوع الکتریکی و دیجیتالی آن که امروزهمورد استفاده مشاغل صنعتی و پزشکی می باشد ترمومتر هم گفته می شود. با توجه به کاربرد و دقت در انجام کار انواع مختلف دارند.

پیرو متر یا ترموالکتری

ترمومتر دیگری در صنایع بکار میرود بنام : پیرومتر یا ترموالکتریک - اساس این ترمومتر بر این خاصیت است که اگر فصل مشترک دو سیم فلزی مختلف را حرارت دهیم جریان برق در آنها برقرار میشود و بوسیله یک «میلی آمپرمتر» دقیق میتوان ثابت کرد که هرچه درجه حرارت زیادتر شود شدت جریان حاصل نیز بیشتر خواهد شد و با اندازه گرفتن شدت جریان درجه حرارت را معلوم می سازند. باید دانست که اختراع ترمومتر را به بسیاری از دانشمندان نسبت میدهند ولی حقیقت آن است که گالیله دانشمند ایتالیایی پیش از سال 1597 م . این ابزار را اختراع کرده و سپس تکامل یافته است .

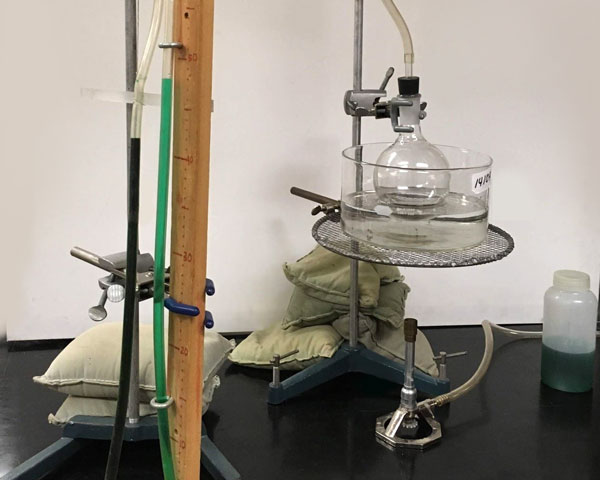

دما سنج گازی

جنس ، ساختمان، و ابعاد دماسنج در ادارات و موسسات مختلف سراسر دنیا که این دستگاه را به کار می‌برند. تفاوت دارد و به طبیعت گاز و گستره دمایی که دماسنج برای آن در نظر گرفته شده است، بستگی دارد. این دماسنج شامل حبابی از جنس شیشه، چینی، کوارتز، پلاتین یا پلاتین ـ ایریدیم (بسته به گستره دمایی که دماسنج در آن به کار می‌رود)، که به وسیله یک لوله موئین به فشارسنج جیوه‌ای متصل است، می باشد. این دماسنج براساس دو قانون ذکر شده در مورد گاز کامل کار می‌کند.



دماسنج مایعی

این نوع دماسنج یکی از رایج ترین انواع دماسنج های مورد استفاد درصنعت و غیره می باشد. عمدتا این نوع دماسنج را بعنوان دماسنجهای جیوه ای یا الکلی می شناسیم. ساختمان این نوع دماسنجها از یک مخزن مایع و یک لوله مویین تشکیل شده که مایع درون مخزن در اثر انبساط از لوله مویین بالا رفته و دمای متناسب را نشان می دهد.
دماسنج جیوه ای را می توان برای اندازگیری دما از 37.8- تا315 سانتی گراد استفاده نمود. اما اگرفضای بالای سطح جیوه را از گاز ازت پر نمایند، می توان تا دمای 538 درجه از آن استفاده نمود.

دماسنج انبساط سیال

این نوع دماسنج یکی از باصرفه ترین، رایج ترین و تطبیق پذیر ترین وسایل اندازگیری دما در صنعت می باشد.اساس کار این دماسنج در شکل مقابل نشان داده شده است.همانگونه که ملاحظه می شود با افزایش دما فشار درون حباب که می تواند محتوی مایع ، گاز یا بخار باشد، بالا رفته و توسط فشار سنج اندازه گیری می شود. طول لوله مویین می تواند تا 60 متر باشد ؛ اما این مقدار بر دقت اندازه گیری دما تاثیر گذار خواهد بود. بهترین حالت زمانی است که از لوله مویین کوتاه که به یک ترانس دیوسر فشار الکتریکی متصل شده استفاده گردد.

دماسنج الکتریکی

این نوع دماسنج ها اصولا کاربردهای فراوانی در صنعت داشته و قادرند از دماهای پایین تا دماهای بسیار بالا را اندازه گیری نمایند.که عمدتا بصورت مقاومتی و ترموکوپل هستند.

دماسنج با مقاومت الکتریکی

دماسنج مقاومتی به صورت یک سیم بلند و ظریف است، معمولا آن را به دور یک قاب نازک می‌پیچند تا از فشار ناشی از تغییر طول سیم که در اثر انقباض آن در موقع سرد شدن پیش می‌آید، جلوگیری کند. در شرایط ویژه می‌توان سیم را به دور جسمی که منظور اندازه گیری دمای آن است پیچید یا در داخل آن قرار داد. در گستره دمای خیلی پایین، (دماسنجهای مقاومتی معمولا از مقاومت های کوچک رادیویی باترکیب کربن یا بلور ژرمانیوم که ناخالصی آن آرسنیک است و جسم حاصل در درون یک کپسول مسدود شده پر از هلیوم قرار دارد، تشکیل می‌شوند. این دماسنج را می‌توان بر روی سطح جسمی که منظور اندازه گیری دمای آن است سوار کرد یا در حفرهای که برای این منظور ایجاد شده است، قرار داد. دماسنج مقاومتی پلاتین را می‌توان برای کارهای خیلی دقیق در گستره –253 تا 1200 درجه سانتیگراد به کار برد.

ترمیستور

ترمیستور یک وسیله نیمه رساناست که برخلاف فلزات، دارای ضریب دمای مقاومت منفی است. بعلاوه مقاومت آن بصورت نمایی با دما تغییر می کند. ترمیستور یک وسطله بسیار حساس است و انتظار می رود که با درجه بندی مناسب، دارای عملکرد ثابتی تا 0.01 سانتی گراد باشد. یکی از ویژگی های جالب آن این است که می توان از آن بعنوان جبران کننده دمای مدار های الکتریکی استفاده نمود.

دماسنج کریستال کوارتز

یک روش جدید و بسیار دقیق اندازه گیری دما بر مبنای حساسیت فرکانس تشدید کریستال کوارتز به تغییر دما استوار است وقتی از زاویه برش مناسب برای کریستال استفاد شود، یک تطابق کاملا خطی میان فرکانس و دما برقرار می گردد. مدل های تجاری این وسیله از شمارنده های الکترونیکی و دستگاه قرائت رقم نما برای اندازه گیری فرکانس استفاده می کنند. گستره دمایی کار کرد این دستگاه از منفی 40 درجه تا 230 درجه سانتیگراد ادعا شده است.

دمانگاری کریستال مایع

کریستال های مایع خمیری، که از استرهای کلسترول ساخته شده اند پاسخ جالبی به دما از خود نشان می دهند . در یک گستره تکرار پذیر دما، کریستال مایع همه رنگ های طیف رنگی را از خود آشکار می سازد. این پدیده بازگشت پذیر و تکرار پذیر است. با تغییر دادن فرمول مورد نظر می توان از کریستال های مایع از کمتر از صفر درجه تا چند صد درجه سانتی گراد استفاده نمود.

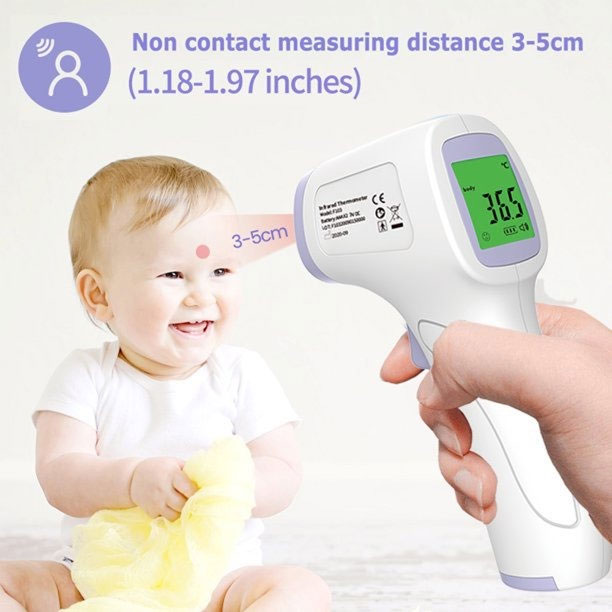

دماسنج پزشکی

ترمو متر پزشکی گرما نگار پزشکی، این گرماسنج جهت اندازه گرفتن حرارت بدن بکار می رود و چون حد متوسط حرارت بدن انسان 37 درجه سانتی گراد (5/98 درجه فارنهایت) است در ترمومترهای پزشکی بر اساس سانتیگراد بین 33 تا 42 در میشود .و برای اینکه بمجرد جدا شدن ترمومتر از بدن انسان (زیر زبان - زیر بغل داخل مقعد...) و برخورد با حرارت یا برودت محیط، جیوه داخل ترمومتر تغییر مکان پیدا نکند، خمیدگی مخصوصی در انتهای لوله ترمومتر نزدیک مخزن جیوه قرار میدهند و هر بار که بخواهند آنرا بکار برند چندین بار ترمومتر را بطرف مخزن تکان شدید می دهند تا جیوه داخل لوله از خمیدگی بگذرد و کاملا وارد مخزن گردد.



ترموکوپل

ترموکوپل وسیله دیگری است که برای اندازه‌ گیری دما مورد استفاده قرار می‌گیرد. در این نوع دماسنج از خاصیت انبساط و انقباض اجسام جامد استفاده می‌گردد. گستره یک ترموکوپل بستگی به موادی دارد که ترموکوپل. از ان ساخته شده است گستره یک ترموکوپل پلاتنیوم ـ ایرودیوم که 10 درصد پلاتینیوم دارد از صفر تا 1600 درجه است است. مزیت ترموکوپل در این است که بخاطر جرم کوچک، خیلی سریع با سیستمی که اندازه‌ گیری دمای آن مورد نظر است، به حال تعادل گرمایی در می‌آید. لذا تغییرات دما به آسانی بر آن اثر می‌کند، ولی دقت دماسنج مقاومتی پلاتین را ندارد.
