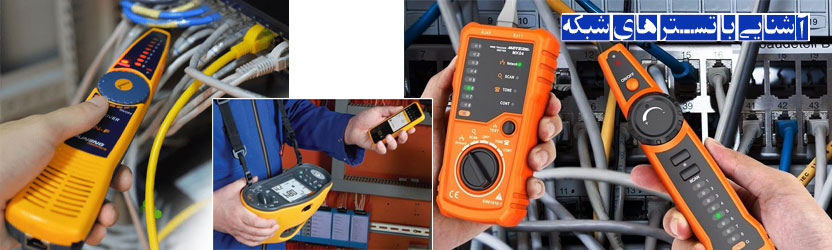

آشنایی با تستر های شبکه
همانگونه که می دانید یکی از مهمترین و پیچیده ترین شاخه های دانش کامپیوتر، بخش شبکه های کامپیوتری می باشد. در این بخش دستگاه های بسیار گوناگونی به کار میرود. یکی از اصلی ترین آن ها انواع آزمون کننده های شبکه یا
Network testers می باشند. با توجه به پیچیدگی و گستردگی کار در شبکه ها عیب یابی ، کارشناسی و بررسی آن ها مستلزم صرف هزینه و وقت زیادی است. البته باید گفت در برخی موارد که شبکه دارای پیچیدگی باشد یافتن و رفع ایراد بدون مجهز بودن به دستگاه های تستر، ناممکن می باشد. بویژه اگر به طراح و مجری شبکه نیز دسترسی نباشد.
برای نمونه فرض کنید در ساختمانی ۴ طبقه در هر طبقه ۲۴ گره یا Node شبکه وجود داشته باشد. کابل ها درون کانال های ویژه دیوارها کار کذاری شده اند و حدود ۲۵۰۰ متر کابل مصرف شده است. پس از اتصال رایانه ها به شبکه برخی از آن ها به شبکه داخل Login نمی شوند. حتی تصور آن که باید چنین شبکه ای را ( که تازه دارای مقیاسی خیلی بزرگی هم نمی باشد). بدون تستر مورد بررسی قرار داد و پس از عیب یابی به رفع آن اقدام نمود سر را گیج می کند! اینجاست که اهمیت فوق العاده دستگاه های عیب یاب و
تستر شبکه ارزشمندی کار آنان نمایان می گردد.
در این نوشتار بر آن هستم یکی از نوین ترین و بهترین اینگونه دستگاه ها به نام
تستر کابل شبکه TES-46 را حضورتان معرفی کنم.
مزای تستر شبکه
دستگاه تستر شبکه یک تستر دستی کابل چند کاره دیجیتالی با فناوری بسیار پیشرفته می باشد. این وسیله بسیار سودمند علاوه بر عیب یابی ساده اتصالات سیم ها در شبکه نظیر اتصال باز یا کوتاه (Short/Open)، زوج سیم های از هم جدا شده یا اشتباه بسته شده و غیره را می تواند بصورت بلادرنگ (real time) و با استفاده از فن آوری Time Domain Reflectometers–TDR) بازتاب سنج دامنه زمان) طول یک کابل را نیز محاسبه کرده و ارائه دهد. نتایج ارائه شده توسط این وسیله بصورت پایه به پایه (pin to pin format) می باشد.

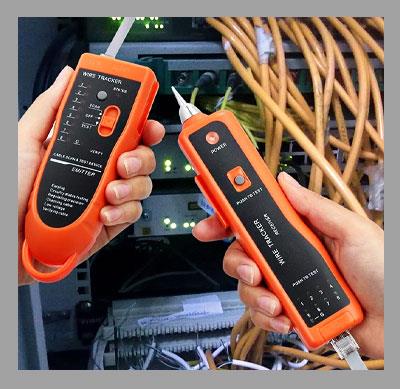

اگر هرگونه ایراد اتصال Short یا Open درکابل باشد،LAN Smart آن را پیدا کرده، مکان یابی نموده و نتیجه را نشان خواهد داد. این وسیله همچنین قادر به ارسال علائم و سیگنال های صوتی است تا بوسیله آن بتوان کابل های نظیر و مشابه را پیدا نمود. کاربران نیز می توانند با ارسال علائم خودکار (auto negation signals)پورت های (Ports) نظیر در هاب hub یا سوئیچ را پیدا کنند.
به بیان دیگر این وسیله در برگیرنده یک مولد صدا و یک پورت یاب خودکار است که نتایج کار خود را در یک نمایشگر،LCD و بصورت پایه به پایه نمایش می دهد. فناوری پیشرفته این وسیله موجب دقت بسیار زیادی در برآورد طول کابل ها و مکان یابی اشکالات حتی در انتهای کابل می گردد.
این دستگاه بسیار مناسب و اقتصادی است. کارکرد با آن بسیار ساده می باشد. کارایی ها گوناگون و پیشرفته آن، دستگاه مزبور را تبدیل به تستری مناسب برای کارشناسان و نصابان حرفه ای شبکه کرده است.
