انواع
فشار سنج های متداول در صنایع شیشه و سیمان
فشار یکی از مهمترین پارامترهای استفاده شده در صنعت برای کنترل پروسه های مختلف میباشد و از تقسیم نیرو بر سطح به دست می آید. این کمیت با توجه به این که در مواردی نظیر ارتفاع سنجی سطح مایعات و همچنین اندازه گیری سرعت سیالات و فلو نیز کاربرد دارد اهمیت ویژه داشته و تجهیزات و وسائل مختلفی جهت اندازه گیری آن در شرایط مختلف ابداع گردیده است .در زیر به پاره ای از متداول ترین این ابزار اشاره گردیده است .
( Pressure gage )
فشار سنج آنالوگ
(Digital pressure meter or indicator )
فشار سنج دیجیتال
(Pressure transmitter )
ترانسمیتر فشار
(dp transmitter ) ترانسمیتر اختلاف فشار
(Monometer )
مانومتر
(Pressure switch ) پرشر سوئیچ
ترانسمیتر اختلاف فشار Diffrentional Pressure Transmitter
ترانسمیتر های اختلاف فشار یکی از کلیدی ترین تجهیزات ابزار دقیق محسوب میشوند . این تجهیزات در اندازه گیری پارامترهای دیگری نظیر ارتفاع مخازن و فلو نیز کاربرد فراوان دارد و با توجه به دقت و تکرار پذیری که در اندازه گیری فلو و سطح مایعات دارند در صنعت بسیار استفاده میگردند .امروزه با توجه به پیشرفت علم الکترونیک و استفاده از میکروپروسسور در این تجهیزات امکان کالیبره و مانیتور از راه دور آنها را نیز ممکن کرده است . در انتخاب این تجهیزات بایستی به موارد زیر توجه کرد .
1. دقت ترانسمیتر
2. رنج و گستره اندازه گیری فشار
3. فشار تحمل تجهیز
4. جنس کپسول که معمولا استیل میباشد
5. هوشمند یا اسمارت بودن تجهیز که معمولا پروتکل هارت است
6. امکان کالیبره کردن آن

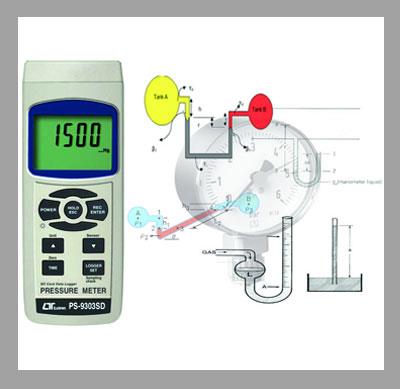

فشار سنج دیجیتال Digital Pressure Gauge
اين
فشار سنجها در حقيقت از يك سنسور حساس از نوع استرين گيج ساخته شده كه به كمك مدار الكترونيكي از نوع پل وتسون ميتواند مقادير نيروي وارد شده بر سنسور را به صورت پارامتر الكتريكي و با اسكيل و كاليبره مناسب به فشار نشان دهد .
فشار سنجهای ديجيتال امكانات بيشتري به اپراتور از لحاظ تغيير واحدهاي ، يا ثبت مقادير ماكزيمم و مينيمم در حافظه داخلي و همچنين امكان كاليبره كردن آسان ميدهند . از معايب آنها ميتوان به اين نكته اشاره كرد كه براي اپراتور گيجهاي آنالوگ ملموس تر بوده و براي مقايسه بصري بين مقادير راحت تر است .
فشار سنجهای دیجیتال نسبتا شبیه به فشار سنجهای آنالوگ به نظر میرسد با این تفاوت که به شما امکان اندازه گیری فشار را با قابلیت و دقت بالاتر میدهند . اپراتور به راحتی با فشار باتن های روی دستگاه میتوانید رنجهای فشار را تغییر دهید یا دستگاه را کالیبره نماید . در مدلهای پیشرفته تر امکان ذخیره اطلاعات فشاری و همچنین قابلیت کالیبراسیون در نظر گرفته شده است . در مواردی که دقت بالا مورد نیاز باشد این
فشار سنجهای جایگزین مناسبی برای گیج های فشار آنالوگ میباشند . در بعضی مدلهای این فشارسنجها علاوه بر نمایش مقدار فشار شما میتوانید به عنوان پرشر سوئیچ و یا حتی پرشر ترانسمیتر از دستگاه استفاده نمائید . در خرید این تجیهزات بایستی به نکات زیر توجه نمود.
فشار سنج یا پرش گیج آنالوگ Analog Pressure Gauge
فشار سنج آنالوگ از قدیمی ترین ابزار دقیق رایج در صنایع جهت نشان دادن مقدار فشار میباشد که هنوز به لحاظ محبوبتی و قیمت مناسبی که دارد از پر مصرف ترین تجهیزات جهت نمایش فشار میباشد . این تجهیزات که از مکانیزم مکانیکی بوردون تیوب یا دیافراگی و در بعضی موارد بیلوز المنت استفاده میکند با تغییر حالتی که المنت اندازه گیر در اثر فشار پیدا میکند و انتقال این تغییر حالت به یک عقربه که بر حسب فشار بر روی یک صفحه کالیبره شده است به سادگی مقادیر فشار در در گستره ای وسیع حتی تا 1000 بار اندازه گیری میکنند .جهت به کار گیری این تجهیزات به موارد زیر بایستی توجه کرد .
Pressure trasmitter ترانسميتر فشار
ترانسميتر فشار يكي از پركاربرد ترين تجهيزات و اداوات ابزار دقيق در كنترل و مانيتورينگ پروسه هاي مختلف صنعتي است . اين تجهيز علاوه بر اين كه در كنترل فشار و نمايش مقادير كاربرد دارد ميتواند به عنوان ترانسميتر مقدار سطح مايعات و همچنين در مدلهاي ديفرنيسيالي كه همان ترانسميتر اختلاف فشار نام دارد در مانيتورينگ فلو و فلومتري به كار مي آيد .
اين تجهيزات در مدلهاي قلمي ارزان قيمت و همچنين نمونه هاي اسمارت با پروتكل هارت ارائه ميگردند . در انتخاب اين تجهيزات بايستي به موارد زير توجه كرد
• مثبت يا منفي بودن فشار
• دقت تجهيز
• نسبي يا مطلق بودن فشار
• رنج يا محدوده اندازه گير
• نوع خروجي مورد نياز
• نوع خورندگي ماده
کالیبراتور فشارPressure Calibrator
کالیبراتور های فشار نظیر کالیبرتورهای دما جهت کنترل صحت عملکرد تجهیزات اندازه گیری فشار و اطمینان از عملکرد آنها استفاده میگردند . کالیبراتورهای فشار به صورت دیجیتال و آنالوگ و با توجه به دستی یا میزی بودن ، دقت و ... دسته بندی میگردند . کالیبراتور های دستی به کمک پمپ دستی و گیج فشار دقیقی که به تست گیج معرفند به شما این امکان را میدهند که در هر جای سایت که اراده میکنید گیج مشکوک را تست کنید و از صحت عملکرد آن مطمئن شوید. برخی از این نمونه های کالیبراتور هند هلد تا تا 700 بار را میتوانند اندازه گیری کنند . نمونه ها دیگر به صورت میزی میباشند که معرف ترین آنها دد ویت تستر میباشد که معمولا برای اندازه گیری فشار بالا مورد استفاده میگیرد .در انتخاب این تجهیزات به موارد زیر توجه کنید .
1. رنج فشاری
2. هیدرولیک یا پنوماتیک بودن تجهیز
3. دقت دستگاه و تست گیج
4. هندهلد یا دستی بودن یا دسکتاپ و میزی بودن تجهیزات
کنترلر فشار یا پرشر سوئیچ
Pressure controller or Pressure Switch
پرشر سوئچ یا کنترلر فشار جهت تنظیم فشار مخازن یا جلوگیری از افزایش فشار در محیطهای تحت فشار در صنعت کاربرد فراوان دارد . معمولا پرشر سوئیچها به صورت مکانیکی و نظیر فشار سنجها با مکانیزمهای بوردون یا دیافراگم و بلوز در نقطه ست پوینت یا تنظیم یه رله را فعال نموده و با فرمان کنتاکت خود در خروجی به عنوان یک کنترلر On و Off عمل میکند.
در نمونه های دیجیتال و الکترونیکی به جای بوردن یا دیافراگم از استرین گیج استفاده و در خروجی معمولا از ترانزیستور به صورت PNP و یا NPN استفاده میگردد . در نمونه های پیشرفته تر خروجی 4 تا 20 میلی آمپر و نشاندهنده نیز دارند . در انتخاب یک پرشر سوئیچ بایستی موارد زیر را در نظر داشت.
