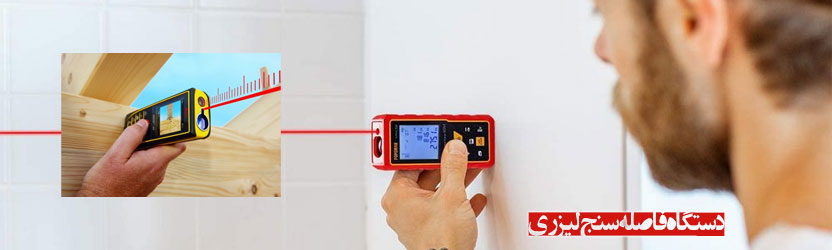

دستگاه فاصله‌ سنج لیزری

فاصله سنج لیزی چیست

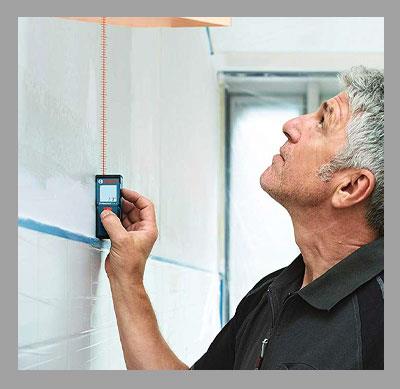

فاصله سنج لیزری دستگاهي  است که از پرتو لیزر برای تعیین فاصله اجسام استفاده میکند.عمومی‌ ترین نوع فاصله سنج لیزری براساس زمان پرواز نمونه به وسیله فرستادن یک پالس لیزر در یک باریکه پرتو به سمت جسم و اندازه گیری زمان صرف شده پرتو برای اینکه از هدف منعکس شده و به فرستنده باز گردد عمل می‌ کند . به خاطر سرعت بالای نور این تکنیک برای اندازه گیری‌های با دقت کمتر از میلیمتر مناسب نیست به طوری که اغلب سه گوشه سازی و روش‌های دیگر به کار می روند .

اصول کار فاصله یاب لیزری براساس همان اصولی است که د ر رادارهای معمولی بکار می‌ رود. یک تپ لیزری YAG و یا CO2 به هدفی که نشانه روی شده است ارسال می‌ شود. پس تپ ارسالی به هدف خورده باز می‌ گردد و سپس توسط یک سیستم مناسب گیرنده نوری آشکار می‌ شود. فاصله مورد نظر با تعیین مدت زمانی که طول می‌ کشد تا تپ ارسالی مسیر رفت و برگشت را طی کند، بدست می‌ آید. طرح کلی یک فاصله یاب Nd: YAG متشکل از فرستنده (لیزر) ، گیرنده و دوربین است. پس با ارسال تپ ارسالی به هدف ، نور پراکنده شده از هدف توسط عدسیهای L1 و L2 روی یک آشکار ساز تمرکز یافته و یک سیگنال الکتریکی حاصل می‌ شود. اگر لحظه t0 تپ لیزری از سیستم به سمت هدف ارسال شود و سیگنال بازگشتی در لحظه t1 آشکار شود، با توجه به اینکه نور با سرعت C در مدت زمان t1 - t0 فاصله 2x (رفت و بازگشت سیگنال) را پیموده است، فاصله x بدست می‌آید:



(X = (1/2) C(t1 - t0
ديده می شود که دقت در تعیین فاصله به دقت در تعیین زمان بستگی دارد. سیستمهای نظامی با شمارش نوسانهای یک بلور کوارتز در مدت زمان t1 - t0 فاصله مورد نظر بصورت عددی روی دستگاه ظاهر می‌ شود.
