آشنایی مختصر با مولتی متر دیجیتالی یونی تی UNI-T

آشنایی مختصر با مولتی متر دیجیتالی یونی تی UNI-T

نحوه ی استفاده از مولتی متر یونیتی در مدار:

1. برای استفاده از ولت متر در مدار، باید آن را به صورت موازی به مدار متصل کنیم. مقاومت درونی ولت متر بسیار زیاد است و تقریباً هیچ جریانی را از خود عبور نمی دهد.
2. برای استفاده از آمپر متر نیز در مدار، باید آن را به صورت سری در مدار متصل کنیم. مقاومت درونی آمپر متر بسیار ناچیز و قابل صرف نظر کردن است.

دستگاه های اندازه گیری دیجیتالی مقادیر اندازه گیری شده را به صورت رقم یا ارقام روی صفحه نمایش (Display) نشان می‌دهند و معمولا واحد کمیت اندازه گیری شده مانند ولت، آمپر، میلی آمپر، درجه سانتیگراد و غیره را نیز به طریق مناسبی نمایش می‌دهند. از جمله دستگاه های اندازه گیری می‌توان به ولت متر، دورشمارها، حرارت سنج و مولتی متر اشاره نمود. مهم ترین مزیت دستگاه های دیجیتالی، دقت کار بالای آن ها و همچنین ساده تر بودن کار با آن ها می باشد.

طرز کار مولتی متر دیجیتالی

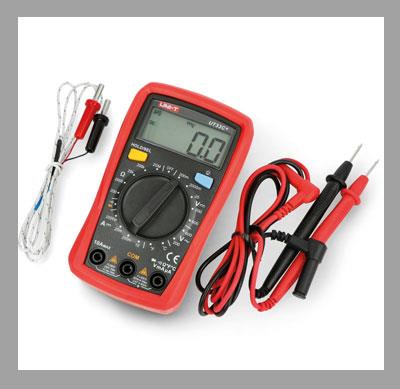

با دستگاه مولتی متر همگی در درس حرفه و فن دوره ی راهنمایی آشنا شده ایم، پس بدون مقدمه نحوه ی کار با این دستگاه رو ارائه می کنیم. یکی از قسمت های اصلی یک مولتی متر، ولت مترDC آن می باشد. اساس کار یک ولت متر DC دیجیتالی بر مبنای مقایسه است. یعنی ولتاژ اعمال شده به ولت متر، با یک ولتاژ مرجع (معمولا ۱۰۰ میلی ولت و در بعضی از مولتی مترها، در ولناژ AC ، یک ولت) مقایسه می‌شود و نتیجه مقایسه به کمک مدارات الکترونیکی و دیجیتالی به صورت ارقام که مبین مقدار ولتاژ DC اعمالی به ولت متر است، روی صفحه نمایش آن ظاهر می‌گردد. در شمای کلی این دستگاه یک صفحه مدرج به همراه یک selector مشاهده می کنید. همانطور که از اسم آن مشهود است این دستگاه برای اندازگیری کمیت هایی مانند اختلاف پتانیسل- مقاومت- جریان طراحی گردیده.
لازم به تذکر است روی دسته سلکتور نشانگری مو جود است که تعیین کننده دامنه کاری در اندازگیری های شما می باشد. یعنی نشان می دهد ولتاژی که شما قصد اندازه گیری آن را دارید در چه حدودی قرار دارد. مثلاً بین ۱۰-۱۰۰ ولت است یا بین ۱-۱۰ ولت یا ….
این حدود ولتاژ را باید خود شما با توجه به ولتاژ منبع تغذیه و مدارها به صورت حدودی بدانید. (این تنظیم دامنه برای مقاومت و جریان هم باید انجام شود.)
مولتی متر های امروزی قادر به اندازه گیری ولتاژ ها از چند صد میلی ولت تا ۱۰۰۰ ولت به صورت خودکار هستند و نیازی نیست شما حدود را بدانید و تنظیم کنید، فقط کافیست شما نشانگر را بر روی قسمت ولتاژ قرار دهید. اگر ولتاژ AC بود (مثل برق شهری) بر روی قسمت AC قرار داده و اگر DC بود، بروی قسمت DC قرار می دهیم. اگر هم قصد اندازه گیری مقاومت یا جریان را هم داشتیم، باید نشانگر را بچرخانیم و روی بخش مربوطه قرار دهیم. به این نوع مولتی مترها که به صورت خودکار تنظیم می شوند مولتی رنج یا آُتو رنج می گویند.
