تست ذرات مغناطیسی (MT):
از این روش می توان برای یافتن عیوب سطحی و یا نزدیک به سطح در قطعات فرومغناطیسی استفاده نمود. در این تکنیک تمام یا بخشی از قطعه مغناطیس شده و فلوی مغناطیسی از داخل قطعه عبور داده می شود. هر گاه عیبی در سطح یا نزدیکی سطح قطعه وجود داشته باشد باعث نشت فلوی مغناطیسی در قطعه می گردد و نتیجتا باعث به وجود آمدن دو قطب S,N می گردد. که با پاشیدن ذرات ریز فرومغناطیسی مانند اکسید آهن آغشته به مواد فلروسنت بر روی سطح قطعه می توان ترک را زیر نور ماوراء بنفش مشاهده نمود.
مغناطیس کردن به وسیله کابل (MAGNETIZATION by cable)
گاهی اوقات ابعاد قطعات به اندازه ای بزرگ است که امکان استفاده از کویل امکان پذیر نیست. وقتی این مسئله اتفاق می افتد یک سیم مسی عایق شده ( روپوش دار) را میتوان برای ایجاد میدان مغناطیسی در ماده استفاده کرد. در این روش سیم (کابل) را به دور قطعه می چرخانیم ( شبیه کویل ) تا یک میدان طولی در قطعه ایجاد شود.
استفاده از روش پراد (Use of prode method)
پراد وسیله ای است که با استفاده از عبور جریان از میله های مسی موجب ایجاد یک میدان مغناطیسی موضعی می شود. (Local magnetize)
بطور کلی با روش پراد بیشترین قدرت آشکارسازی برای عیوب موازی خط جوش وجود دارد.

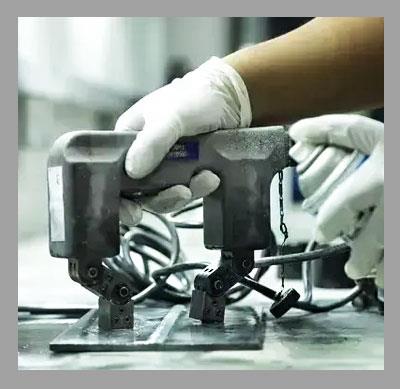

روش یوک (Yoke)
یوک قطعه ای است فلزی و U شکل با یک سیم پیچ پیچیده شده دور آن که جریان را از خود عبور می دهد. هنگامی که کویل حامل جریان شود در امتداد قطعه یوک ، یک میدان مغناطیسی طولی در قطعه تست ایجاد می شود. در میدان مغناطیسی ایجاد شده توسط یوک میدان مغناطیسی خارجی می تواند ذرات آهن را به شدت جذب کند و جهت بررسی عیوب سطحی به کار می رود. اگر ذرات آهن در میدان میان دو قطب یوک اعمال شود. علائم عیوب سطحی را به آسانی می توان مشاهده نمود.
جریان متناوب یکی از مناسبترین جریان های الکتریکی است که موارد مصرف روزمره دارد به همین دلیل از آن استفاده زیادی به منظور منبعی برای تست ذرات مغناطیسی می باشد.
ذرات (Particles )
ذرات مورد استفاده در تست MT از موادی که به دقت از لحاظ مغناطیس شوندگی ، شکل و قابلیت نفوذپذیری انتخاب شده اند می باشند. این ذرات، مغناطیس باقی مانده را در خود نگه نمی دارند. این ذرات از براده های تراش کاری هم کوچکترند و در حقیقت این ذرات شبیه پودر می باشند . ذرات بر مبنای روش های استفاده آنها به دو گروه خشک و تر طبقه بندی می شوند. ذرات مغناطیسی توسط نشت میدان مغناطیسی جذب می شوند و تجمع ذرات در محل عیب و نشت میدان می توان موجب آشکار شدن علائم عیب شود. در روش فلروسنت از لامپ UV ( ماوراء بنفش ) که دارای نور مرئی می باشند و به آن نور سیاه نیزگفته می شود استفاده می گردد. پس عملیات تست به وسیله روش فلروسنت در نور مرئی انجام پذیر نیست.
ذرات مغناطیسی باید دارای قابلیت نفوذپذیری زیاد باشند تا اطمینان از این که جذب این ذرات توسط میدانهای ضعیف هم صورت می گیرد حاصل شود و همچنین باید این ذرات قابلیت نگهداری کم داشته باشند تا مغناطیس باقیمانده در آن کم باشد و این مواد باید بلافاصله بعد از قطع میدان برطرف شوند البته اگر جذب نشتی میدان نشوند.
تست ذرات مغناطیسی
تست ذرات مغناطیسی شامل هفت مرحله اصلی می باشد که این مراحل به ترتیب شامل :- آماده سازی سطح قطعه
-
- بازرسی برای علائم عیوب طولی
- برقرار کردن یک میدان طولی در قطعه
- بازرسی برای علائم حاصل از عیوب عرضی
- مغناطیس زدایی
- تمیز کردن کامل سطح قطعه از مواد تست
کاربرد ذرات مغناطیسی
در صنایع لوله سازی، خودرو، فورجینگ، هوافضا، کشتی سازی، بازرسی فنی و غیره و ...
