روش های سختی سنجی فلزات

تاريخ : ۱۳۹۱/۶/۱۶

 روش های سختی سنجی فلزات

بواسطه ی این مقاله و فیلمی که به آن ضمیمه شده، دستگاه های مربوط به سختی سنجی فلزات معرفی شده اند و طرز کار آن ها به طورکامل تشریح شده است. صنعت سختی سنجی که امروزه گستره ی وسیعی دارد، نقش مهمی در عملیات مکانیکی و متالورژی ایفا می کند زیرا همانطورکه می دانیم امروزه درصنعت فلزات این دستگاهها نقش تعیین کننده ای دارند. سختی سنج ها به منظور اندازه گیری میزان سختی فلزات مخصوصاً بعد از سخت کاری و عملیات کوره مورد استفاده قرار می گیرند. اساس کار آن ها ایجاد نقطه اثر و بررسی آن به روی سطوح فلزات است.
همانگونه که در قسمت چکیده اشاره شد، دستگاه های سختی سنج در صنعت نقش غیر قابل انکاری دارند. این دستگاه ها، دستگاه های مکانیکی هستند که بعضاً برخی از آنها ترکیبی از علوم مکانیکی و الکتریکی هستند. چندین مدل از این دستگاه های در بازار امروز وجود دارد که هر روزه به تعداد آن ها اضافه می شود اما از انواع اصلی آن ها می توان دستگاههای راکول، برنیل، ویکرز، اولتراسونیک و لیپ را نام برد. شاید بهتر باشد که به جای کلمه ی دستگاه از کلمه روش استفاده کرد زیرا هرکدام از آن ها دارای مکانیزم متفاوتی است و دستگاه هایی وجود دارند که هم به روش راکول و هم به روش ویکرز کار می کنند.
دو مورد آخر یعنی اولتراسونیک و لیپ در ایران کاربرد کمتری دارند که بعداً درمورد آن ها به تشریح پرداخته خواهد شد.

راکول

راکول برای اندازه گیری سختی فلزات نسبتاً سخت مورد استفاده قرار می گیرد که بر سه نوع است:
  1. راکول A  که نیروی 60 کیلوگرم را اعمال می کند.
  2. راکول B که نیروی 100 کیلوگرم را اعمال می کند.
  3. راکول C که نیروی 150 کیلوگرم را اعمال می کند.
راکول هم بصورت ساچمه ای و هم بصورت سوزنی موجود است.

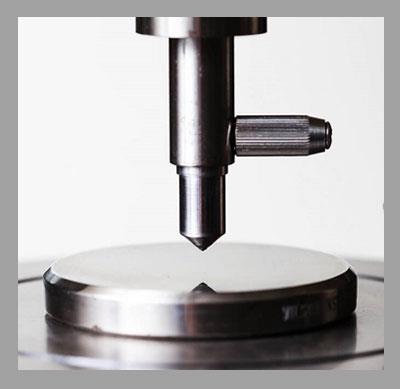

اساس کار اغلب این دستگاهها به نقطه اثر ایجاد شده به روی سطح فلز است. راکول ساچمه ای به کمک 1 ساچمه کار می کند بطوریکه وزن اعمال شده به روی فلز بواسطه ی این ساچمه فلز منتقل می شود که دارای اندازه های مختلفی است ولی راکول سوزنی به کمک یک سوزن این نیرو را روی فلز ایجاد می کند که نقطه اثر آن بصورت یک مخروط 120 درجه خواهد بود. راکول های از نوع A و C هردو نقطه اثر آن ها بصورت یک مخروط 120 درجه است ولی راکول، ساچمه ندارد و دارای سوزن هرمی شکل با زاویه 130 درجه است که نقطه اثر آن یک چهار گوش است.

انواع ویکرز

ویکرز بر دو نوع است:
  1. میکرو ویکرز که در اوزان گرمی تا وزن 1 کیلوگرم مورد استفاده قرار می گیرد.
  2. ماکرو ویکرز که در اوزان 2 تا 120 کیلوگرم مورد استفاده قرار می گیرد.
ویکرز همانند میکرومتر عمق فرورفتگی را اندازه گیری می کند.
از آن جایی که گستره ی استفاده از میکرو ویکرز در اوزان بسیار کم است، دستگاه هایی که اندازه گیری را به روش میکرو ویکرز انجام می دهند باید در محیطی ایزوله قرار گیرند که مثال نزدیک به آن می تواند ترازوهای دقیق جواهر فروشی باشد.
ویکرز بیشتر در صنایع خودروسازی مورد استفاده قرار می گیرد و گستره ی اوزانی که بیشترین استفاده را دارند، وزن های 5 و 10 و 30 کیلوگرم است.

برینل

از دیگر روش ها یا دستگاه ها سختی سنجی می توان برینل را نام برد که مکانیزم آن ساچمه ای است. ساچمه هایی که در برینل مورد استفاده قرار می گیرند ساچمه های 5/2 و 5 و 10 میلی متری است.
در کشور ما ایران بیشترین استفاده از برینل در وزن های 187 و 250 کیلوگرم است.
در صنعت فولاد و فولاد سازی از برنیل با وزن 3000 کیلوگرم و ساچمه 10 میلی متری استفاده می شود. از دیگر زمینه های کاربرد برینل می توان از کاربرد آن در ریخته گری نام برد.
 روش های سختی سنجی فلزات

لیپ

لیپ که روش دیگری برای سختی سنجی فلزات است در سیستم های بسیار بزرگ کاربرد دارد. زیرا نمی توان همواره قطعه ی کار را به کارگاه حمل کرد و در آن جا به سختی سنجی پرداخت. بنابراین باید دستگاهی وجود داشته باشد که بتوان آن را به محیط های گوناگون که سیستم ها و قطعات سنگین در آن جا وجود دارد حمل کرد. این دستگاه که بصورت پرتابل و قابل حمل است به روش پرتابی کار می کند بطوریکه در درون استوانه ای یک ساچمه وجود دارد که با پرتاب آن به سمت سطح فلز و اندازه گیری سرعت برگشت آن می توان مقدار سختی آن را اندازه گرفت.
سرعت ساچمه در هنگام برگشت بر روی مانیتوری که به آن متصل است، نمایش داده می شود. از بین دستگاه ها و روش های ذکر شده، راکول C و ویکرز بیشترین کاربرد را در ایران دارند.
بنابراین اساس کار اغلب دستگاهها و روش های بالا بررسی نقطه اثر ایجاد شده بر روی سطح فلز است که برخی عمق این نقطه اثر را اندازه گیری می کنند و برخی قطرهای نقش ایجاد شده بر روی سطح فلز را اندازه گیری می کنند و سپس با تطابق آن اندازه ها با جدولی که از قبل تهیه شده است، میزان سختی را بدست می آورند. ویدئو کلیپی که به این مقاله ضمیمه شده، با جزئیات بیشتر به تشریح طرز کار آن هاپرداخته شده است.
