چگونگی تست و اندازه گیری چاه ارت

تاريخ : ۱۳۹۲/۹/۳۰

چگونگی تست و اندازه گیری چاه ارت

روش تست و اندازه گیری چاه ارت به وسیله ای با نام ارت سنج انجام می شود.

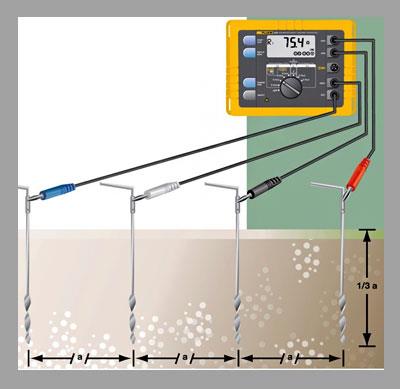

ارت سنج یا همان دستگاه تست مقاومت زمین شبیه میگر برای اندازه گیری مقاومت طراحی گردیده با این تفاوت که مقاومت زمین بسیار کمتر از عایق های معمول می باشد. در حقیقت رنج میگر در بازه مگا اهم و تستر مقاومت زمین در حدود اهم می باشد. از دستگاه تست مقاومت زمین معولا برای اندازه گیری مقاومت بین دو نقطه زمین در حدود 5 یا 10 اهم است استفاده می کنند. این تجهیزات معمولا دارای سه عدد کانکشن هستند که به کمک میله ای فلزی امکان اتصال به زمین داشته و به الکترودهای جریان، زمین، و پتانسیل شناخته می شوند.
در سایت های کامپیوتری زمین مناسب از دو بابت حائز اهمیت می‌باشد:
  1. حفاظت در مقابل صاعقه و اضافه ولتاژها
  2. هم پتانسیل بودن تجهیزات نصب‌شده در سایت و کارکرد صحیح آن ها بخصوص تجهیزات دیجیتال و انتقال دیتابا توجه به بکارگیری تجهیزات کامپیوتری جدید  لازم است به موضوع ارت و روش اجرای اصولی آن اهمیت بیشتری داده شود تا در آینده از آسیب رسیدن به نیروی انسانی و تجهیزات کامپیوتری پیشگیری شده و از عملکرد صحیح تجهیزات اطمینان داشته باشیم.

لزوم استفاده از سیستم ارت

به منظور حفاظت افراد و دستگاه ها، اضافه ولتاژهای تولید شده در بدنه که باعث صدمه دیدن دستگاهها و افراد می‌شود، همچنین ولتاژهای بسیار زیاد و خطرناک ناشی از برخورد صاعقه با دکل های کامپیوتری را باید در جایی خنثی نمائیم. به همین منظور استفاده از سیستم ارت و حفاظت از تجهیزات بسیار لازم و ضروری است بعلاوه با افزایش استفاده از سیستم های دیجیتالی و حساس، لزوم بازنگری در طراحی، نصب و نگهداری سیستم های حفاظتی گراندینگ وجود دارد. به طور خلاصه اهداف بکارگیری سیستم ارتینگ یا گراندینگ عبارتند از:
  • حفاظت و ایمنی جان انسان
  • حفاظت و ایمنی وسایل و تجهیزات الکتریکی و الکترونیکی
  • فراهم آوردن شرایط ایده‌ال جهت کار
  • جلوگیری از ولتاژ تماسی
  • حذف ولتاژ اضافی
  • جلوگیری از ولتاژهای ناخواسته و صاعقه
  • اطمینان از قابلیت کار الکتریکی

روش های اجرای ارت یا زمین حفاظتی

بطور کلی جهت اجرای ارت و سیستم حفاظتی دو روش کلی وجود دارد که ذیلا ضمن بیان آنها، موارد استفاده و تجهیزات مورد نیاز هر روش و نحوه اجرای هر یک بیان می‌گردد.

زمین عمقی

در این روش که یک روش معمول می باشد از چاه برای اجرای ارت استفاده می شود.

زمین سطحی

در این روش سیستم ارت در سطح زمین (برای مناطقی که امکان حفاری عمیق در آن ها وجود ندارد) یا در عمق حدود 80 سانتیمتر اجرا می گردد.
در چه شرایطی از روش سطحی برای اجرای ارت استفاده نمائیم؟ در مکان های زیر مورد استفاده قرار می گیرد.
  • فضای لازم و امکان حفاری در اطراف سایت وجود داشته باشد.
  • ارتفاع از سطح دریا پائین باشد مانند شهرهای شمالی و جنوبی کشور.
  • پستی و بلندی محوطه سایت کم باشد.
  • فاصله بین دکل و سایت زیاد باشد.
با توجه به مزایای روش سطحی اجرای ارت به این روش ارجحیت دارد.

 تست و اندازه گیری چاه ارت
