اسیلوسکوپ چیست؟

تاريخ : ۱۳۹۸/۲/۱۰

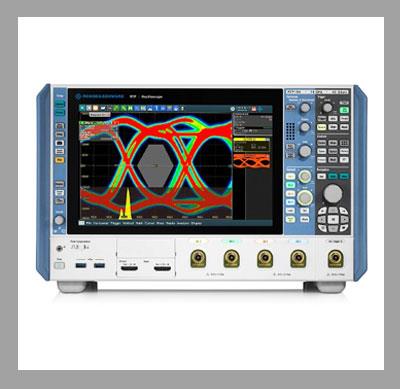

اسیلوسکوپ

اسیلوسکوپ یک ابزار آزمایشگاهی است که معمولا برای نشان دادن و تحلیل شکل موج سیگنال های الکترونیکی استفاده می شود. در واقع، اسیلوسکوپ یک نمودار از ولتاژ سیگنال لحظه ای را به عنوان تابع زمان ترسیم می کند.

یک اسیلوسکوپ دیجیتال می تواند جریان های متناوب (AC) یا موج های جریان مستقیم (DC) که فرکانس آن تقریبا به اندازه تقریبا 1 هرتز (هرتز) یا چند مگا هرتز (مگاهرتز) است، نمایش دهد. اسیلوسکوپ ها می توانند سیگنال هایی با فرکانس های چند صد گیگا هرتز (گیگاهرتز) داشته باشند. صفحه نمایش به تقسیم به اصطلاح افقی (افق div) و تقسیم عمودی (ارزش div) شکسته شده است. زمان از چپ به راست در مقیاس افقی نمایش داده می شود. ولتاژ لحظه ای در مقیاس عمودی ظاهر می شود، با ارزش های مثبت به سمت بالا و مقادیر منفی پایین می رود.

قدیمی ترین شکل اسیلوسکوپ که هنوز در برخی از آزمایشگاه ها استفاده می شود، به عنوان اسیلوسکوپ اشعه کاتدی شناخته می شود. با ایجاد یک پرتو الکترونی متمرکز برای حرکت یا جابجایی در الگوهای چهره یک لوله پرتوهای کادو (CRT) یک تصویر ایجاد می کند. بیشتر اسیلوسکوپ های مدرن به صورت الکترونیکی عمل CRT را با استفاده از صفحه نمایش کریستال مایع (صفحه کریستال مایع) تکرار می کنند همانند آنچه در رایانه های نوت بوک یافت می شود. پیچیده ترین اسیلوسکوپ ها از رایانه ها برای پردازش و نمایش شکل موج استفاده می کنند. این رایانه ها می توانند از هر نوع نمایشگر، از جمله CRT ، LCD و پلاسما گاز استفاده کنند.

در هر اسیلوسکوپ، جابجایی افقی در هر ثانیه (s / div)، میلی ثانیه در هر تقسیم (ms / div)، میکرو ثانیه در هر تقسیم (s / div) یا نانو ساکن در هر تقسیم (ns / div) اندازه گیری می شود. انحراف عمودی در ولت در هر تقسیم (V / div)، میلی ولت در هر تقسیم (mV / div) یا میکرو ولت در هر بخش (V / div) اندازه گیری می شود. تقریبا تمام اسیلوسکوپ ها دارای تنظیم افقی جابجایی و تنظیم عمودی می باشند.

سیگنال در بالای یک موج سینوسی است؛ سیگنال در پایین یک موج رمپ می باشد. از این صفحه نمایش آشکار است که هر دو سیگنال همان فرکانس مشابه یا تقریبا یکسان دارند. آنها همچنین تقریبا همان دامنه پیک به اوج را دارند. فرض کنید سرعت جابجایی افقی در این مثال 1 μs / div است. سپس این امواج هر دو یک چرخه کامل را هر 2 مگاپیکسل کامل می کنند، بنابراین فرکانس آنها تقریبا 0.5 مگاهرتز یا 500 کیلوهرتز (کیلوهرتز) است. اگر انحراف عمودی برای مقادیر 0.5 mV / div تنظیم شده باشد، این امواج هر دو دارای امواج تقریبا 2 mV هستند.

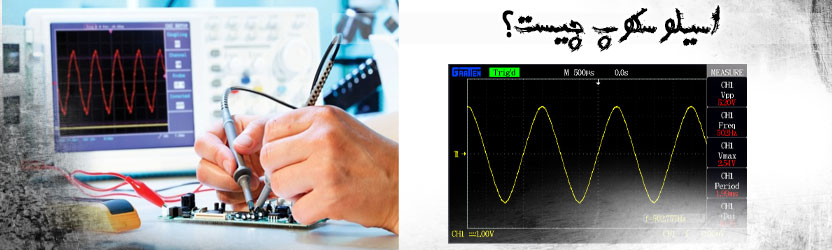

اسیلوسکوپ چیست؟

این روزها، اسیلوسکوپ های معمولی، دستگاه های دیجیتال هستند. آنها به رایانه های شخصی متصل می شوند و از صفحه نمایش خود استفاده می کنند. اگرچه این ماشین ها دیگر از پرتوهای الکترون الکترونی برای تولید تصاویری از شکل موجها به شیوه «دامنه» پرتو کادو قدیمی استفاده نمی کنند، اما اصل کارهمان است. نرم افزار کنترل سرعت، انحراف عمودی از ویژگی های دیگر است که می تواند شامل:

  • ذخیره سازی شکل موج برای مرجع و مقایسه در آینده
  • نمایش همزمان چندین شکل موج
  • تجزیه و تحلیل طیفی
  • قابل حمل بودن
  • گزینه قدرت باتری
  • قابلیت استفاده با تمامی سیستم عامل های محبوب
  • زوم و زوم کردن
  • صفحه نمایش چند رنگی
