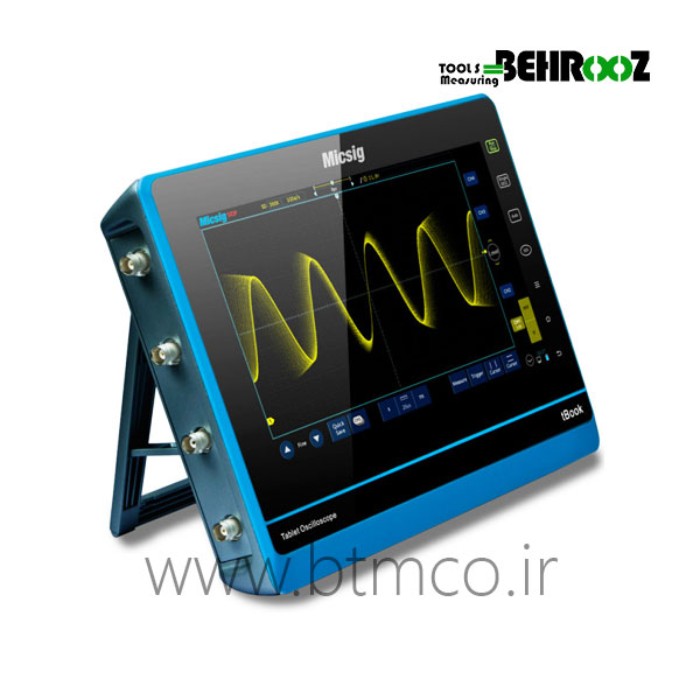

اسیلوسکوپ تبلتی میسیگ TO152/TO154

اسیلوسکوپ میسیگ  TO152/TO154 : سیم رابط پروب معمولاًً از جنس کابل کواکسیال می باشد تا میزان نویز به حداقل برسد. نوک پروب به صورت گیره ای فنری است که می توان آن را به یک نقطه از مدار وصل کرد. اگر پوشش پلاستیکی نوک پروب را برداریم ، نوک آن به صورت سوزنی می شود که در بعضی مواقع از آن استفاده می گردد. انتهای فلزی سیم رابط که به ورودی اسیلوسکوپ وصل می شود BNC نام دارد. BNC دارای یک شیار مورب است که وقتی آن را به ورودی اسیلوسکوپ وصل می کنیم و 90 درجه در جهت عقربه های ساعت می چرخانیم این قطعه کاملاً به اسیلوسکوپ متصل می شود. همچنین روی پروب کلیدی با دو حالت 1× و 10× وجود دارد که در حالت 1× ، سیگنال بدون هیچ گونه تضعیفی از طریق پروب به اسیلوسکوپ اعمال می گردد و در حالت 10×، ابتدا سیگنال در داخل پروب 10 برابر تضعیف شده و سپس به اسیلوسکوپ اعمال می گردد. باید توجه داشت که اگر از حالت 10× پروب ، برای اندازه گیری استفاده شود مقادیر قرائت شده دامنه را باید در عدد 10 ضرب نمود تا مقدار واقعی دامنه سیگنال بدست آید. موارد کاربرد 10× برای سیگنال های با دامنه زیاد می باشد.



• پهنای باند :   150MHz
• زمان صعود :   2.33ns
• نرخ نمونه برداری : 1GSa/s 750MSa/s
• کارت حافظه : 18M/9M (optional max. memory depth 90M/45M)
• ماکزیمم زمان رهگیری : 200,000wfms/s
• تعداد کانال : 2/4
• محدوده پهنای باند : 200MHz, 20MHz
• امپدانس ورودی : 1MΩ±1%≈15pF±3 pF
• رنج حساسیت ورودی : 2mV/div～5V/div
• رزولیشن عمودی : 8 bit
• محدوده زمان پایه : 200ps/div～1000s/div
• حالت نمونه : normal, average, peak , envelop
• ثبت دینامیک : ≤2H
• فرم امواج : 4 ref waveform
• نوع تریگر : edge, pulse, short pulse, logic, serial data (UART,LIN, CAN, SPI, I2C, 1553B, 429)
• کوپل تریگر : DC, AC, HF Rej, LF Rej, Noise Rej
• نوع اندازه گیری اتوماتیک : 31. measurements include: Period, Frequency, Delay, Rise Time, Fall Time, Positive Duty Cycle, Negative Duty Cycle, Positive Pulse Width, Negative Pulse Width, Burst Width, Phase, Positive Overshoot, Negative Overshoot, Peak to Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, Cycle RMS
• رزولیشن : 1024*600
• مد صفحه نمایش : XY, YT, Roll
• نوع اندازه گیری :13 physical measurements ,such as voltage, current, resistance, capacitance, diode, temperature, frequency , etc.
