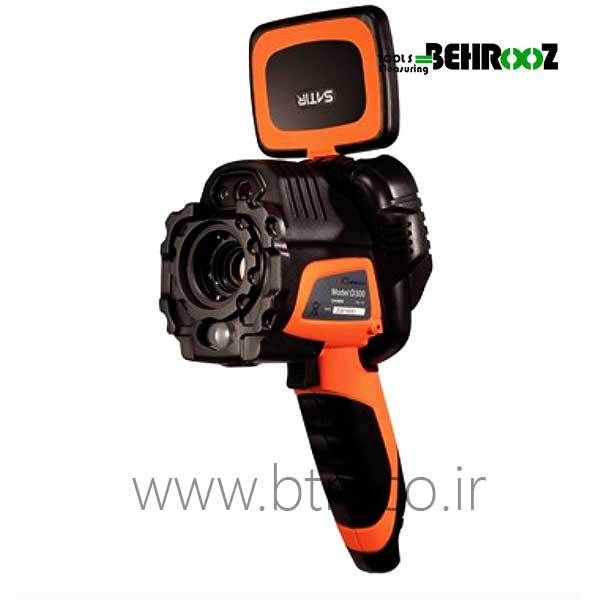

ترموویژن، دوربین تصویربرداری SATIR D300
Thermal imager camera SATIR D300
دوربین حرارتی یا ترموویژن چیست؟
دوربین حرارتی یا ترموویژن یکی از انواع دوربین مدار بسته می باشد که به جای نشان دادن تصویر توسط نور این کار را با حرارت انجام می دهد اما ساختار و کلیت آنها شبیه دوربین مدار بسته می باشد.
طرز کار دوربین های مداربسته حرارتی:
دوربین های حرارتی پرتوهای گرمایی از اجسام دریافت می کند و بر روی چیپ تصویر مخصوص تمرکز می کند بجای دیود حساس از دیود حساس به پرتوهای حرارتی به کار گرفته می شود در چیپ دوربین های مداربسته حرارتی
سنسورهای المان های حسگری هستند که کیت های فیزیکی را به آنالوگ یا دیجیتال مبدل می کند سنسورهای دوربین های مداربسته حرارتی نور مادون قرمز را جذب می کنند و به سیگنال های الکتریکی تبدیل می کنند.
کاربرد دوربین های حرارتی:
با توجه به ویژگی های دوربین های مداربسته حرارتی برای ردیابی و تشخیص به کار گرفته می شود از این دوربین ها در مکان های بسیار حساس با امنیت بالا مورد استفاده قرار می گیرد با توجه به دریافت اطلاعات حرارتی محیط اطراف این دوربین نقش بسیار تاثیرگذاری در ارتقا و افزایش امنیت در محیط را دارد
دوربین های حرارتی جز تجهیزات ابزار دقیق می باشد و برای ردیابی و تشخیص استفاده می شوند به همین جهت در موارد امنیتی ، در صنعت برق برای بازدید از کابل وسیم ها و ... کاربرد بسیار زیادی دارند در واقع چون کار این دوربین ها با حرارت می باشد می تواند نقش به سزایی در امنیت محیط امنیتی داشته باشد. می توان با استفاده از ترموویژن ها وجود خودرو ها و افراد زنده را تا حد زیادی حتی در شرایط بد آب و هوایی تشخیص داد.
مزایای دوربین های مداربسته حرارتی:
قدرت تشخیص خودرو و موجودات زنده از مسافت های بالا دوربین های مداربسته حرارتی
ترموویژن ها قدرت تشخیص خودروها و موجودات زنده در آب و هوای نامناسب
مشخصات فنی دستگاه :
- دارای رزولوشن 384x288
- دارای قابلیت IR/CCD/Duo Vision Plus
- دارای دوربین 5 MP
- قابلیت اندازه گیری دما از 20- تا 600 درجه سانتی گراد ( امکان افزایش تا 1500 درجه )
- دارای صفحه نمایش لمسی
توضیحات بیشتر:
یکی از دستگاه های تست تجهیزات در پست های انتقال و فوق توزیع ابزاری است بنام ترموویژن. این دستگاه در شکل های مختلف و عملکرد گوناگون ، کاربردی مشابه دارد که به آن می پردازیم. امروزه با توجه به نیاز مبرم به برق و حداقل رساندن قطعی های ناخواسته و رضایت مندی مشترکان و پایداری سیستم برق و حس اعتماد مشتریان به جریان و روند مطمئن در سیستم برق رسانی برنامه های پیشگیرانه ای تنظیم می گردد که با تست و بررسی تجهیزات از صحت عملکرد آنها مطمئن می شویم. با توجه به اینکه بسیاری از قطعی های ناخواسته مربوط به اتصالات و جمپر ها وکابل ها و کلمپ های متصل به تجهیزات است لذا ایجاب می کند که علیرغم بررسی چشمی و سرویس و آچار کشی این نوع اتصالات از دستگاه ترموویژن جهت بررسی مقدار دمای آن تجهیز نیز آگاه شویم. با توجه به اینکه اگر اتصالی ، ضعیف باشد ، طبق قانون اهم ، مقاومت درآن نقطه زیاد شده و ایجاد حرارت و گرما می کند و در نهایت موجب ذوب شدگی و باز شدن اتصال می شود.
