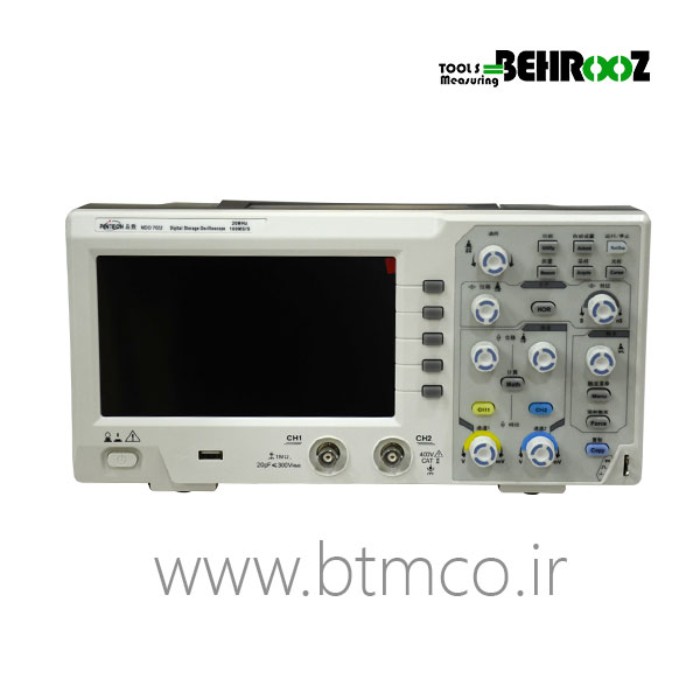

اسیلوسکوپ قابل حمل 2 کاناله مدل MDO 7022 برند پینتچ با پهنای باند 20MHz و نرخ نمونه برداری 100MS/s نسل جدیدی از اسیلوسکوپ های بروز در صنعت الکترونیک محسوب می شود. ویژگی بارز این اسیلوسکوپ ها، وزن کم، صفحه نمایشگر های LCD رنگی، 30 تنوع در اندازه گیری می باشد. عملکرد های این اسکوپ مطابق با استاندارد های بین المللی SCPI طراحی شده است. از دیگر قابلیت های این اسکوپ عملکرد ارتباطی پرتوکل های لب ویو می باشد.
• مدل : MDO 7022
• پهنای باند :20MHz
• نرخ نمونه برداری : 100 MS/S
• تعداد کانال: 2
• نمایشگر: LCD رنگی 7 اینچی، 800x 480 پیکسل
• آمپدانس ورودی : MΩ ± 2%1 و 20pF±5pFin موازی
• جداسازی دو کانال : 50Hz : 100 : 1, 10MHz : 40 : 1
• حداکثر ولتاژ ورودی: 400V (PK - PK) (DC+AC, PK - PK)
• دقت اندازه گیری DC : ±3%
• طول ضبط : 10K
• کوپلینگ ورودی : DC, AC , GND
• دقت عمودی ( A/D ) : 8 بیت (2 کانال همزمان)
• حساسیت عمودی : 5mV/div - 5V/div (at input)
• حالت های دستگاه : Auto,normal,single
• سطح تریگر: ±5 divisions از مرکز صفحه
• خط / فرکانس زمینه ( ویدیو) : استاندارد NTSC ، PAL و SECAM
• ذخیره سازی شکل موج : 16 موج
• منبع تغذیه : 100V - 240V AC, 50/60Hz, CAT II
• ابعاد （LxHxW） : 301 x 152 x 70 mm
• وزن : 1.1kg
