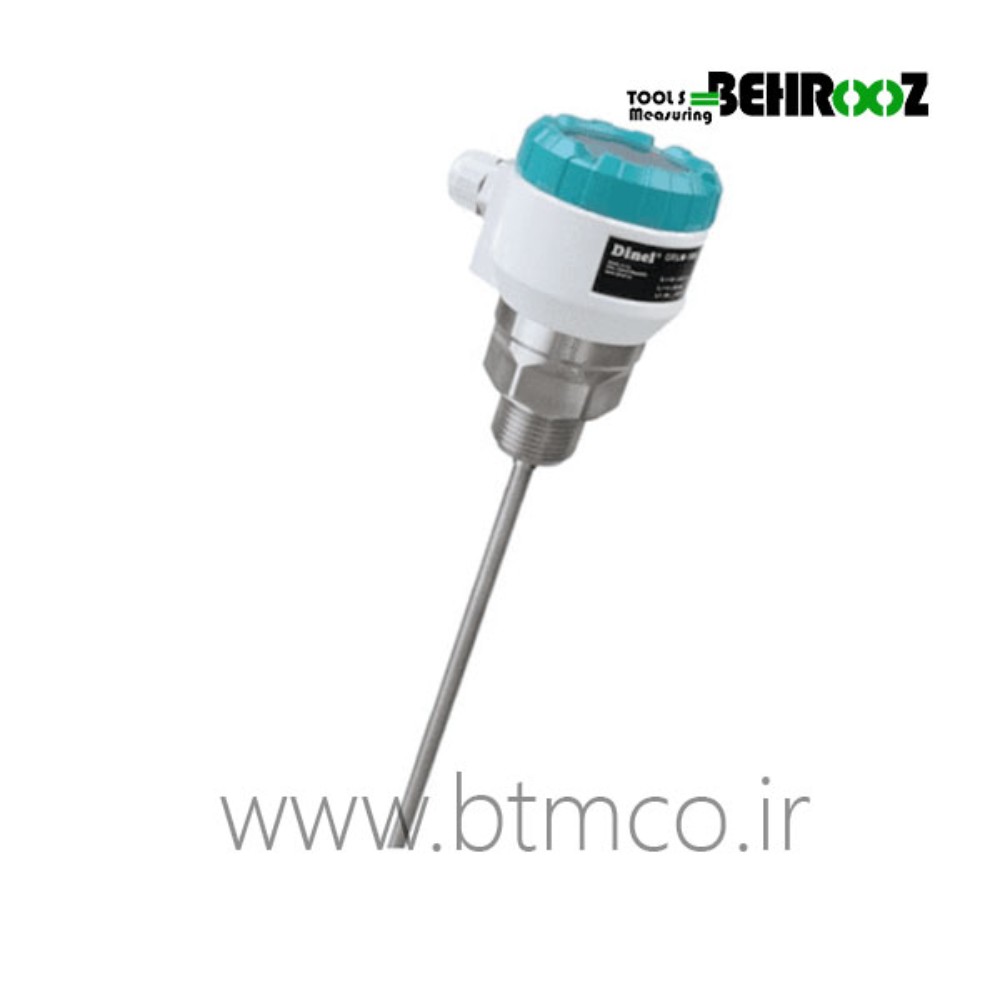

سطح سنج راداری دینل مدل GRLM-70

سطح سنج راداری دینل مدل GRLM-70 یک دستگاه اندازه گیری جمع و جور است که از دو قسمت اصلی تشکیل شده است - یک سطح سنج (محفظه) و یک ماژول نمایشگر (صفحه نمایش) می باشد. این سطح سنج پالس های الکتریکی بسیار کوتاه (0.5ns) را انتقال می دهد ، که به یک خط انتقال یک سیم (الکترود اندازه گیری) متصل می شوند. الکترود اندازه گیری را می توان از میله یا طناب ایجاد کرد. پالس در امتداد الکترود به شکل موج الکترومغناطیسی به سمت سطح تراز منتشر می شود ، جایی که تا حدودی منعکس می شود و به ماژول دریافت کننده الکترونیک برمی گردد. این دستگاه زمان حرکت امواج الکترومغناطیسی و فاصله فوری تا سطح را محاسبه می کند. سپس بر اساس ارتفاع سطح ، جریان خروجی 4 .. 20 میلی آمپر با ارتباطات HART یا RS-485 با ارتباطات Modbus RTU تنظیم می شود و مقادیر اندازه گیری شده بر روی صفحه نمایش نشان داده می شود.

مشخصات فنی سطح سنج راداری دینل مدل GRLM-70:
