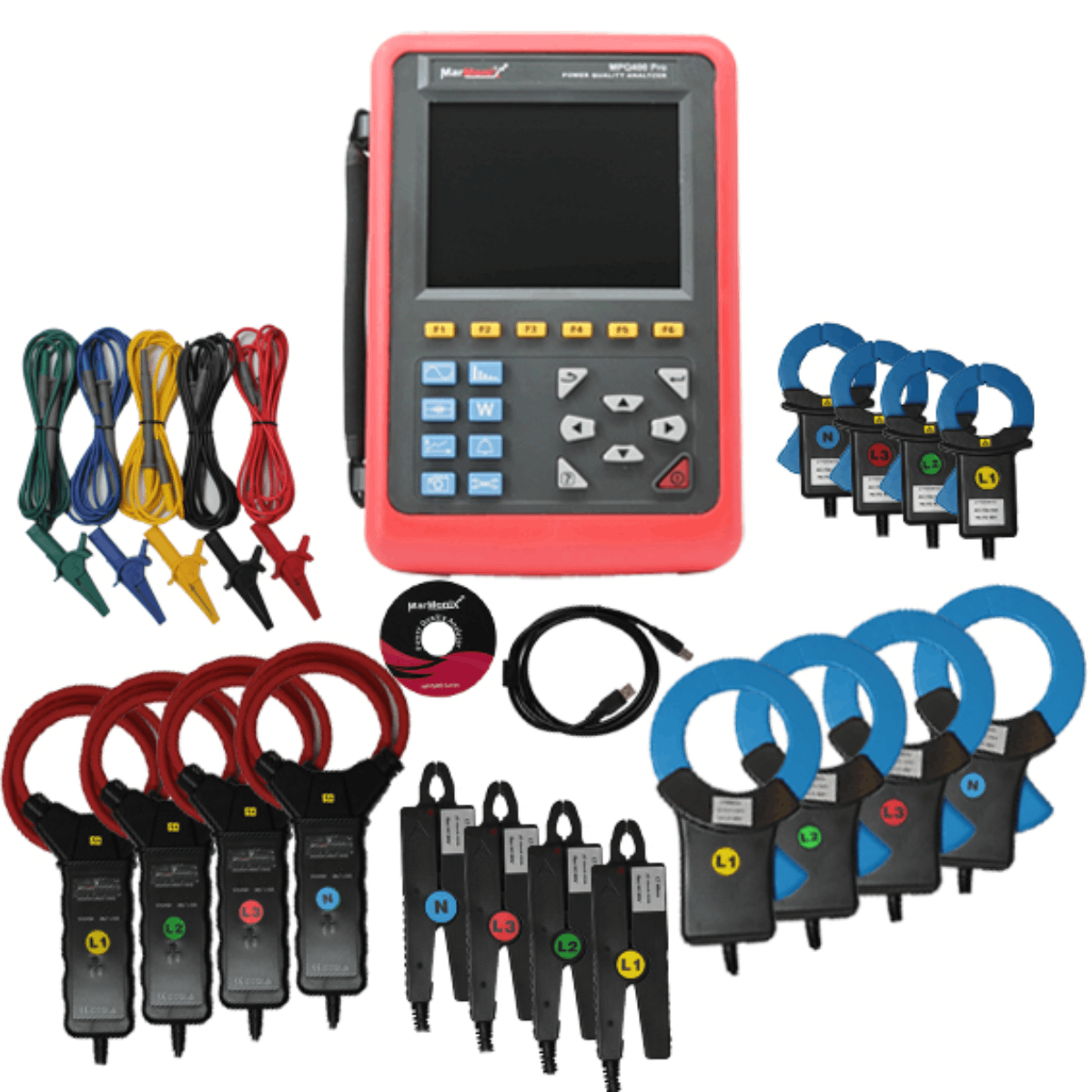

Marmonix MPQ400 Pro یک تحلیلگر کیفیت توان حرفه ای است که برای اندازه گیری و تجزیه و تحلیل پارامترهای الکتریکی در سیستم های AC طراحی شده است. این دستگاه امکان اندازه گیری ولتاژ تا 1000 ولت و اندازه گیری جریان تا 1000 آمپر را می دهد، از جمله سیم خنثی، که آن را برای ارزیابی دقیق شبکه های قدرت ضروری می کند. حداقل و حداکثر مقادیر RMS نیم چرخه ولتاژ و جریان را ثبت می کند و مقادیر پیک ولتاژ و جریان را اندازه گیری می کند تا از تجزیه و تحلیل جامع کیفیت توان اطمینان حاصل شود.

این آنالایزر ارزیابی دقیق کیفیت توان را از طریق اندازه گیری اعوجاج هارمونیک کل (THD) و ضریب اعوجاج (DF) برای ولتاژ و جریان (به استثنای سیم خنثی) ارائه می دهد. یکی از ویژگی های کلیدی آن قابلیت نظارت بر مصرف برق و انرژی است. این دستگاه توان اکتیو، توان راکتیو (خازنی و القایی) و توان ظاهری را برای هر فاز (به استثنای خنثی) محاسبه می کند و در عین حال انرژی فعال، راکتیو و ظاهری را نیز ثبت می کند. علاوه بر این، ضریب توان (PF) و ضریب توان جابجایی (DPF) را برای هر فاز به همراه ارزیابی فلیکر ولتاژ کوتاه مدت (PST) برای تشخیص ناپایداری شبکه اندازه گیری می کند.

Marmonix MPQ400 Pro قادر است هارمونیک های ولتاژ و جریان را تا مرتبه 50 تجزیه و تحلیل کند و اطلاعاتی مانند نسبت هارمونیک، مقدار RMS، مقادیر حداقل و حداکثر را ارائه دهد. همچنین ضریب K (KF) را محاسبه می کند که برای ارزیابی جریان های هارمونیک در ترانسفورماتورها بسیار مهم است







پارامتر	محدوده اندازه‌گیری	وضوح (رزولوشن)	دقت
فرکانس	40Hz - 70Hz	0.01Hz	±(0.03)Hz
ولتاژ RMS فاز به نول	1.0V - 1000V	0.1V	±(0.5% + 5 رقم)
ولتاژ RMS فاز به فاز	1.0V - 2000V	0.1V	±(0.5% + 50 رقم)
ولتاژ DC	1.0V - 1000V	0.1V	±(1.0% + 5 رقم)
جریان RMS واقعی	10mA - 1000A	1mA	±(0.5% + 5 رقم)
پیک ولتاژ فاز به نول	10V - 1414V	0.1V	±(1.0% + 5 رقم)
پیک ولتاژ فاز به فاز	1.0V - 2828V	0.1V	±(1.0% + 5 رقم)
پیک جریان	10mA - 1414A	1mA	±(1.0% + 5 رقم)
ضریب توان (Power Factor)	-1.000 تا 1.000	0.001	N/A
توان اکتیو (Active Power)	0.000W - 9999.9KW	0.001W	N/A
توان راکتیو (سلفی/خازنی) (Reactive Power)	0.000VAR - 9999.9KVAR	0.001VAR	N/A

---
