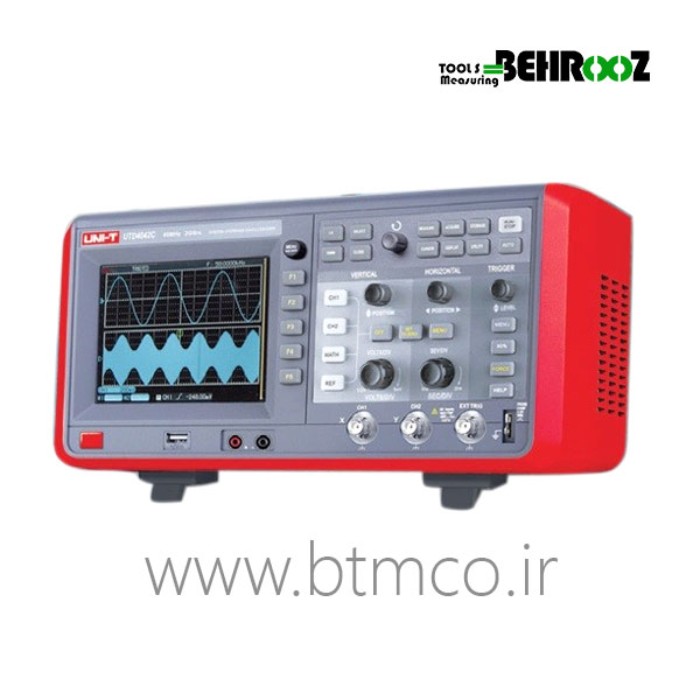

اسیلوسکوپ UTD4000 SERIES

اسیلوسکوپ  UTD4000 SERIES

اندازه گیری اختلاف فاز : با توجه به اینکه اسیلوسکوپ های دو کاناله می توانند هم زمان دو شکل موج را نمایش دهند امکان اندازه گیری اختلاف فاز بین دو موج متناوب هم فرکانس توسط این نوع اسیلوسکوپ ها امکان پذیر است . برای این منظور دو روش وجود دارد . در روش اول ابتدا توسط کلید Time/Div و ولوم Volt Variable سعی می کنیم یک سیکل از سیگنال متناوب ، تعداد خانه های زیادی را در بر گیرد ( در اندازه گیری اختلاف فاز چون کاری با ضرایب Time/Div نداریم می توانیم ولوم Volt Variable را از حالت Cal خارج کنیم ) . سپس ◦ 360 را بر تعداد خانه های در بر گرفته شده توسط یک سیکل تقسیم می کنیم تا مقدار اختلاف فاز به ازای هر خانه مشخص شود .اسیلوسکوپ UTD4000 SERIES ازلامپ پرتو کاتدی ، تفنگ الکترونی ، صفحات انحراف دهنده و صفحه فلوئورسان تشکیل شده است. برخی از ویژگی های فنی این دسته نوسان نماها به شرح زیر است.

مشخصات فنی دستگاه :

 - پهنای باند و زمان صعود

1. UTD4042C : 40MHz& ≤8.7ns
2. UTD4062C : 60MHz& ≤5.8ns
3. UTD4082C : 80MHz& ≤4.3ns
4. UTD4102C :100MHz& ≤3.5ns
5. UTD4202C : 200MHz& ≤1.8ns
6. UTD4302C : 300MHz& ≤1.2ns

 - رنج نمونه برداری :

• 2GS/s

 - حساسیت عمودی

• UTD4102C/4042C/4062C/4082C : 1mv~10V/div
• UTD4302C/4202C : 2mV~5V/div

 - زمان اسکن اولیه

• UTD4102C/4042C/4062C/4082C : 5ns~50s/div
• UTD4302C : 1ns~50s/div
• UTD4202C : 2ns~50s/div

  - حداکثر طول ضبط : 1024K
  - شکل موج های لبه ای (مربعی) / پالسی / متناوب
  - اندازه گیری خودکار 27 شکل موج ، پورتUSB ، انجام اعمال ریاضی ، کیف حمل

توضیحات بیشتر :

اسیلوسکوپ وسیله اندازه گیری است، که کار آن نمایش ولتاژ بر حسب زمان است. این دستگاه بیشتر توسط دانشجویان رشته برق الکترونیک و مخابرات مورد استفاده قرار می گیرد و یا توسط افرادی که به نوعی با برق سروکار دارند. اسیلوسکوپ ها قابلیت این را دارند که دو یا چند شکل موج ولتاژ در واحد زمان را به طور همزمان روی صفحه اسیلوسکوپ نمایش دهند. همچنین این قابلیت را دارند که یک شکل موج ولتاژ را برحسب دیگری نمایش دهند.به این مدلیساژور یا X-Y می گویند. این دستگاه را با جستجو عبارات کلیدی زیر می توانید پیدا کنید.از قبیل : نوسان نما   ، اسکوپ ، اسکوپ پرتابل ، اسیلوسکوپ پرتابل  ، نوسان سنج و ... .جهت سفارش آنلاین و خرید اینترنتی انواع اسکوپ ها ، بالاترین کیفیت و ارزان ترین قیمت می توانید به فروشگاه اینترنتی آنلاین بهروز مراجعه کنید.شرکت بهروز تامین کننده و نماینده رسمی برند های مارمونیکس ، کیوریتسو ، هیوکی ، مستک ، لوترون و... در ایران می باشد.
