تجهیزات اندازه گیری در مخابرات

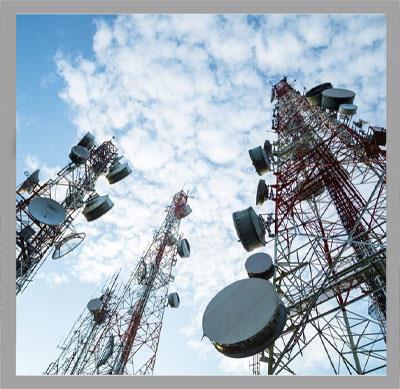

آنالیز و برسی خطا ها و یا نصب دکل های سیگنال گیرنده و افزونه در شرکت مخابرات بسیار مهم است که می توان با استفاده از تجهیزات اندازه گیری این موارد را کشف و حل کرد. در این مطلب دستگاه های مورد استفاده در مخابرات را بررسی می کنیم.

کار اسیلوسکوپ مشخص کردن و نمایش شکل سیگنال های خروجی و بررسی و آنالیز آن ها است و بیشترین کاربرد این دستگاه ها در صنایع مخابرات است .نمایشگر رنگی، ورودی دو کانال و نمایش همزمان ورودی ها، امکان ذخیره شکل موج ها و ذخیره بروی کارت حافظه، امکان جمع تفریق ضرب و تقسیم سیگنال های ورودی، فرکانس اندازه گیری بالا و سرعت نمونه برداری یک گیگ، و همچنین امکانات کامل مولتی متر مانند اندازه گیری ولتاژ، جریان، خازن، مقاومت، قابلیت TRMS نیز امکان پذیر است.

وجود چاه ارت برای حفاظت از کاربران و تخلیه بار الکتریکی روشی است که سال هاست اجرا می شود. اندازه گیری مقاومت این چاه ها از اهمیت ویژه ای برخوردار است با توجه به نیاز کاربر ارت سنج ها به سه دسته تقسیم بندی می شوند.

ارت سنج سه سیمه : ساده ترین و متداول ترین نوع از ارت سنج هاست که با اتصال یک سیم به چاه ارت و دو پین به فواصل 5 الی 10 از یکدیگر کار اندازه گیری مقاومت چاه ارت را انجام می دهد

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

این دستگاه علاوه بر اندازه گیری مقاومت چاه ارت اندازه گیری مقاومت مخصوص خاک را نیز انجام می دهد

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

GRT300

این مدل دقیقا مانند آمپر متر های کلمپی دور سیم ارت خروجی چاه ارت حلقه شده و مقاومت چاه ارت را اندازه گیری می کند .این روش ساده ترین راه اندازه گیری است که با دقت بالا مقاومت چاه ارت را نمایش می دهد.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

گوس متر ها قابلیت نمایش میدان مغناطیسی و میدان الکتریکی را دارا می باشند و در دو مدل سه محور و تک محور موجود است .در فرکانس های RF 8GHZ نیز در سه جهت میدان را نمایش می دهد.

این دستگاه ها قابلیت اندازه گیری میدان مغناطیسی را در :

تسلا (T) واحد چگالی شار مغناطیسی (B) است و برابر است با ۱۰,۰۰۰ گوس.

همچنین میدان های مغناطیسی تاثیر نامطلوبی بر بدن می گذارد در واقع اکثر مغناطیس های بزرگ میدانی کمتر از چند تسلا تولید می کنند. بر اساس اسناد و مدارک موجود اثر این میدان چند تسلایی بر بدن انسان ناچیز بوده و پتانسیل خطر آن پایین است. افرادی که با دندان های پر شده در معرض میدان 1.5 تسلایی قرار گرفته اند، عنوان کرده اند که مزه عجیبی را در دهان حس نموده اند. و افرادی که دستشان را در میدان 10 تسلایی قرار داده اند گفته اند که  احساس سردی، درد در استخوان و مورمور شدن پوست را داشته اند. مطالعات آزمایشگاهی هم نشان داده که گلبول های قرمز خون در میدان 0.35 تسلایی به چرخش واداشته می شوند. به هرحال توصیه می شود که از ماندن بیش از 8 ساعت در محیطی که شدت میدان در آن 0.06 تسلا است ، خودداری شود. ضمنا هیچ قسمت از بدن نباید برای مدت طولانی در میدانی تا 2 تسلا قرار گیرد. بر همین اصل نیز بازرسین و مراکز بهداشت حرفه ای با استفاده از این دستگاه ها می توانند میزان خطر آفرینی یک محیط را برای کارگران و افرادی که در آن محیط فعالیت دارند ارزیابی کنند.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

ردیاب های کابل مدل های مختلف دارند .برخی مدل ها مخصوص ردیابی قطعی کابل در زمین و شناسایی محل و عمق دقیق قطعی را دارا می باشند .همچنین برخی مدل ها که در سیم بندی تابلو ها استفاده می شوند برای جلوگیری از اتلاف وقت جهت پیدا کردن یک سیم در یک تابلو برق و ردیابی آن از ردیاب های برق با فرستنده و گیرنده استفاده می شود در این مدل با وصل فرستنده به سیم مورد نظر سیگنالی با فرکانس مشخص به کابل تزریق می شود با حرکت گیرنده بروی سطح دیوار یا تابلو به صورت غیر تماسی به راحتی محل حرکت سیم و نهایتا فیوز مربوط به هر سیم مشخص می شود. این دستگاه ها دارای سوکت های مخصوص تلفن RJ11 نیز می باشند.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

زمانی که چندین دسته سیم وجود دارد با استفاده از یک فرستنده و گیرنده 16 کانال و وصل آن به دسته سیم ها به راحتی تمام سیم کد بندی و مشخص می گردند .که این دستگاه علاوه بر کدگذاری سیم ها یک مولتی متر کابل برای اندازه گیری ولتاژ ، جریان، فرکانس ،و اتصال کوتاه نیز می باشد.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

این نوع کلمپ های مخصوص خطوط مخابرات دارای قطر کلمپ 12 میلی متر طراحی شده تا بتواند جریان سیم های با قطر کم را بدون خطا اندازه گیری کند.

قابلیت اندازه گیری جریان AC/DC تا 80 آمپر با دقت یک میلی آمپر، اندازه گیری ولتاژ، مقاومت، فرکانس از دیگر امکانات این مدل کلمپ می باشد.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)

یکی از مشکلاتی که در ایستگاه های فرستنده بوجود می آید نوسانات برق است که تاثیر مخربی بروی این دستگاه ها دارد .بهترین و دقیق ترین راه اثبات و بررسی این نوسانات پاور آنالایزرها با قابلیت ذخیره بصورت دیتالاگر می باشند که در مدل های سه فاز و تک فاز جهت اندازه گیری توان های اکتیو، راکتیو، ظاهری کسینوس فی ولتاژ و جریان استفاده می شوند.امکان نمایش شکل موج به صورت رنگی و نمایش هارمونیک اتصال به کامپیوتر نیز از امکانات دیگر این دستگاه ها است. امکان ذخیره اطلاعات به صورت دیتالاگر نیز از امکانات ویژه این دستگاه هاست. با این امکان کابر می توند با اتصال دستگاه به شبکه به طور دقیق نوسانات جریان و ولتاژ و اندازه گیری توان ها را در بازه زمانی مشخص 24 ساعت تا 30 روز را در حافظه داخلی دستگاه ثبت کند و با اتصال آن به کامپیوتر پارامتر های ثبت شده را با تاریخ ساعت و ثانیه مشاهده و آنالیز کند.

برخی مدل های پیشنهادی  با توجه به این زمینه کاری (توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)
