جريان متناوب چیست؟
تاريخ :
۱۳۹۱/۸/۲۴
جريان متناوب چیست؟

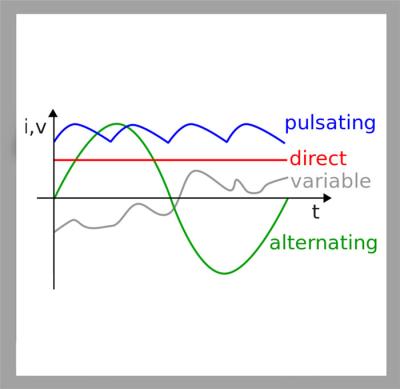

تعریف: جریان متناوب جریانی است که مقدار و جهت آن نسبت به زمان دائماً در حال تغییر است. به زبان ساده تر اینکه مقدار جریان دائماً کم و زیاد می شود و جهت حرکت الکترون ها هم عوض می شود. (از ماکزیمم به صفر و از صفر به مینیمم میرسد)
شاید از خود بپرسید چگونه مقدار جریان تغییر می کند در صورتیکه عناصر مدار ثابت هستند؟ جواب اسن سوال ساده است، ولتاژ
منبع تغذیه دائما در حال تغییر (متناوب) است به همین جهت در مقدار جریان تاثیر می گذارد.
جهت الکترون ها چگونه عوض می شود؟
میدانید که الکترون ها همیشه از قطب منفی به سمت مثبت حرکت می کنند. در
منبع تغذیه متناوب مثبت و منفی آن (پلاریته) دائما در حال تغییر است یعنی اگر خروجی منبع تغذیه ما دو سیم داشته باشد مثلا به رنگ های قرمز و سیاه در یک لحظه زمانی سیم قرمز مثبت و سیم سیاه منفی است و در لحظه ای دیگر عکس این حالت وجود دارد یعنی جای قطب مثبت و منفی دائما عوض میشود پس جهت حرکت الکترونها هم که از قطب منفی به مثبت است دائما عوض می شود.
معروف ترین جریان متناوب جریان متناوب سینوسی است. برای اندازه گیری ولتاژ و جریان متناوب و یا مستقیم میتوان از
مولتی متر های برند Uni-t و Extech استفاده کرد.
- مولتی متر دیجیتالی پیشرفته UT90C / UT90D
- مولتی متر و ردیاب برق EX320
- مولتی متر دیجیتالی پیشرفته UT61C / UT61D
- مولتی متر دیجیتال هوشمند UT71C / UT71D / UT71E
سیکل چیست؟
کوچکترین قسمت موج که دائما تکرار می شود یک سیکل نام دارد مثلا در شکل روبرو از لحظه صفر ثانیه تا لحظه 2 ثانیه یک سیکل است که تا بی نهایت تکرار می شود.
فرکانس چیست؟
به تعداد سیکل هایی که در یک ثانیه تولید می شود فرکانس گویند که واحد آن هرتز است. مثلاً در شکل بالا فرکانس 5/0 هرتز است.
(توضیحات مربوط به تجهیزات در کاتالوگ ذکر شده)
برخی مدل های پیشنهادی با توجه به این زمینه کاری
- فرکانس متر FC-2500
- فرکانس متر دیجیتال رومیزی FC-2700
نکته
برقی که در خانه های ما استفاده می شود همین جریان متناوب است که فرکانس آن 50 هرتز می باشد. یعنی جریانی که از یک لامپ عبور میکند ثانیه ای 100= 50×2 بار صفر میشود پس چه انتظاری دارید حتماُ انتظار دارید که لامپ در هر ثانیه 100 بار خاموش و روشن شود ولی این عمل صورت نمی گیرد چون لامپ بر اساس گرما تولید نور می کند. اگر بخواهیم که یک لامپ را ثانیه ای صد بار خاموش و روشن کنیم باید بتوانیم در یک ثانیه صد بار لامپ را گرم و صد بار سرد کنیم. ولی گرما چیزی نیست که در مدت 1 صدم ثانیه صفر شود پس مدتی طول میکشد که دفع شود و تا آن مدت لامپ دوباره روشن می شود.
