مولتی متر ها امروزه در انواع مختلف دیجیتالی با قابلیت های متفاوت در بازار یافت می شود. برای شروع بد نیست با ساده ترین آن "مولتی متر selector " کار خود را آغاز کنیم. در شمای کلی این دستگاه یک صفحه مدرج به همراه یک selector مشاهده می کنید. همانطور که از اسم آن مشهود است این دستگاه برای اندازگیری کمیت هایی مانند اختلاف پتانیسل- مقاومت- جریان طراحی گردیده و برای استفاده از دستگاه به ترتیب بر روی واژه های volt-ohm-ampere کمک گرفته می شود.
لازم به تذکر است روی دسته سلکتور نشانگری موجود است که تعیین کننده دامنه کاری در اندازگیری های شما می باشد.

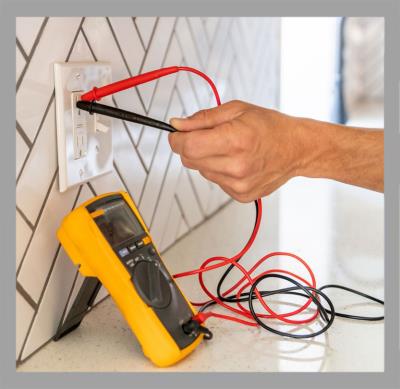

این دستگاه نیز مانند هر سیستم دیگری دارای دو ترمینال آند و کاتد می باشد. برای استفاده صحیح از دستگاه بایستی سیم مشکی را به ترمینال منفی و سیم قرمز را به ترمینال مثبت متصل کنید. حال دکمه power دستگاه را زده و هر نوع اندازگیری را می توانید شروع کنید.
حال فرض می کنیم که مقاوتی را که می خواهیم آزمایش کنیم 100 اهم باشد. با توجه به اینکه سلکتور روی 1*R ایستاده عقربه عدد 100 را نشان میدهد و چنانچه رنگ های روی مقاومت پاک شده باشند در خواهیم یافت که مقاومت ما 100 اهمی است ولی اگر مقاومت ما از 5 کیلو اهم بیشتر باشد عقربه تقریبا روی علامت بینهایت می ایستد و ما در این مبنا نمی توانیم مقدار مقاومت را بخوانیم . از این رو سلکتور را روی R*10 قرار میدهیم.
R*10 به این معنی است که اگر عقربه هر عددی را نشان دهد آن عدد باید ضربدر 10 شود تا مقدار اصلی مقاوت را بتوانیم بخوانیم.
به عنوان مثال اگر مقاومت ما 10 کیلو اهم باشد عقربه روی یک کیلو اهم می ایستد و اگر یک کیلو را ضربدر 10 کنیم مقدار اصلی مقاومت که همان 10 کیلو اهم است به دست می آید. در این ردیف Range یا مبنا نیز بیشتر از 50 کیلو اهم را نمی توان خواند. پس اگر مقاومت ما از این مقدار بیشتر باشد باید سلکتور را روی R*100 قرار دهیم و همانطور مانند قبل هر چه عقربه نشان داد باید این دفعه ضربدر 100 کنیم.
مطلبی را که باید یاد آور شویم این است که هر وقت ما مبنا و یا رنج را در قسمت آزمایش مقاومتها عوض کنیم باید عقربه را "میزان" یا Adjust کنیم.
طریقه میزان کردن عقربه (calibration)
به این ترتیب است که اگر سلکتور مولتی متر را روی RX قرار دادیم باید دو سیم اهم متر را به هم وصل کنیم. در این صورت عقربه منحرف می شود و باید روی عدد صفر بایستد. چون مقاوتی بین دو سیم اهم متر وجود ندارد. ولی اگر اینطور نشد باید عقربه را با ولومی که سمت راست اهم متر با علامت اهم نشان داده شده میزان کنیم تا روی عدد صفر بی حرکت بماند و بعد مقاومت مورد نظر را آزمایش می کنیم .
ولتاژها مولتی متر
ابتدا از ولتاژ مستقیم DC.V شروع می کنیم. همانطور که می بینید این قسمت دارای شش مبنای اندازگیری است که از 0.25 ولت تا 1000 ولت مستقیم را می تواند اندازه بگیرد. طرز کار این قسمت نیز تقریبا مانند اهم است یعنی اگر سلکتور را روی 10 ولت قرار دهیم دستگاه ما حداکثر تا 10 ولت را می تواند نشان دهد.
این طبقه بندی اعداد را روی صفحه قسمتی که سه طبقه عدد قرار دارد می توانید ببینید. سمت چپ مدار نیز با DC.V و میلی آمپر مشخص شده. حال اگر شما خواسته باشید که یک باتری و یا منبع تغذیه جریان مستقیم را آزمایش کنید باید سیم مثبت دستگاه را به مثبت منبع تغذیه و سیم منفی دستگاه را به منفی منبع تغذیه وصل نمایید. اگر چنانچه باتری شما به عنوان مثال شش ولت است باید سلکتور را روی عدد 10 قرار دهید. در این صورت عقربه عدد 6 را نشان می دهد ولی اگر باتری شما از 10 ولت بیشتر و از 50 ولت کمتر بود باید سلکتور را روی عدد 50 قرار داد و چنانچه بیشتر بود روی 1000 ولت.
برای اندازگیری جریان مستقیم نیز مانند ولتاژ عمل میکنیم . یعنی اگر سلکتور را روی عدد 0.5 قرار دهیم دستگاه حداکثر تا 0.5 میلی آمپر میتواند اندازه بگیرد و اگر روی 10 باشد حداکثر 10 میلی آمپر و چنانچه روی 250 باشد تا 250 میلی آمپر.
در ادامه می توانید مقاله طرز کار اهم متر عقربه ای و اهم متر دیجیتال را مطالعه کنید.
