منبع تغذیه چیست؟

منبع تغذیه، دستگاهی است برای تامین انرژی الکتریکی برای یک یا چند بار مصرفی‎. این عبارت به صورت معمول در رابطه با ‏دستگاه‌ هایی که حالتی از انرژی الکتریکی را به حالتی دیگر تبدیل می‌ کند به‌ کار می‌ رود. اگرچه آن نیز ممکن است به ‏دستگاه‌ هایی که شکل دیگری از انرژی (مکانیکی، شیمیایی، خورشیدی‎) ‎رابه انرژی الکتریکی تبدیل می‌ کنند، اشاره کند. یک ‏منبع تغذیه تنظیم شده، برای کنترل ولتاژ خروجی یا جریان تا یک مقدار خاص است، مقدار کنترل شده با وجود تغییرات در هر ‏دو جریان بار و یا ولتاژ تنظیم شده توسط منبع تغذیه منبع انرژی، تقریبا ثابت نگه داشته می‌ شود‎.‎

منبع تغذیه ممکن است به عنوان یک دستگاه مجزا، مستقل و یا یک دستگاه جدایی ناپذیر که به بار خود متصل است، عمل ‏کند. منابع تغذیه ولتاژ پایین‎ DC ‎نمونه مورد دوم هستند که بخشی از کامپیوترهای رومیزی و دستگاه‌ های الکترونیکی مصرف ‏کننده را تشکیل می‌ دهند‎.‎
معمولا ویژگی‌های مشخص منبع تغذیه عبارتند از‎:‎

1. مقدار ولتاژ و جریانی که می‌ تواند برای بار خود تامین کند‎.‎
2. چگونه ولتاژ خروجی و یا جریان آن زیر خط‌های مختلف و شرایط بار، پایدار است‎.‎
3. چه مدت می‌تواند انرژی را بدون سوخت گیری و یا شارژ تامین کند.(اشاره به منابع تغذیه که منابع انرژی قابل حمل را ‏استفاده می‌کنند)‏.

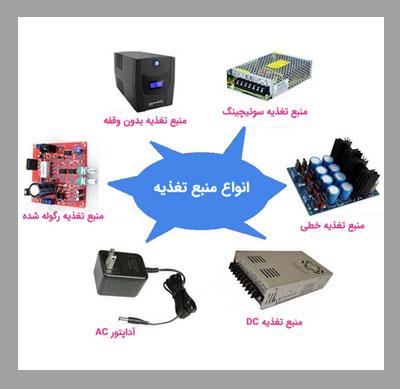

انواع منابع تغذیه

منابع تغذیه برای دستگاه‌ های الکترونیکی را می‌ توان بطور گسترده به خط فرکانس بزرگ (یا معمولی) و منابع تغذیه سوئیچینگ ‏تقسیم نمود. خط فرکانس بزرگ معمولا یک طرح نسبتا ساده است، اما آن برای تجهیزات جریان بالا، به دلیل نیاز به ‏ترانسفورماتور خط فرکانس بزرگ و مدار تنظیم الکترونیکی حرارت مخزن، به طور فزاینده‌ ای بزرگ وسنگین می‌شود. منابع تغذیه ‏فرکانس خط متعارف، گاهی اوقات، "خطی" نامیده می شوند اما این یک اسم بی مسمی است زیرا تبدیل از ولتاژ‎ AC ‎به‎ DC ‎هنگامی که یکسو کننده‌ ها به مخازن خازنی تغذیه می رسانند، ذاتا غیر خطی است. تنظیم کننده‌ های ولتاژ خطی به وسیله ‏یک مقسم ولتاژ فعال که انرژی مصرف می‌کند، ولتاژ خروجی تنظیم شده را تولید می‌ کنند، در نتیجه بازده پایین است. یک منبع ‏تغییر حالت که امتیاز مشابه با منبع فرکانس خط دارد، معمولا کوچکتر، کارآمد تر، ولی پیچیده تر خواهد بود‎.‎

باتری

باتری دستگاهی است که انرژی شیمیایی ذخیره شده رابه انرژی الکتریکی تبدیل می‌ کند. باتری‌ ها معمولا به عنوان منابع ‏انرژی در بسیاری از خانواده‌ ها وهم چنین درکاربردهای صنعتی استفاده می‌ شوند. دو نوع باتری وجود دارد: باتری‌ های اولیه ‏‏(باتری‌های یک بار مصرف)، که طراحی شده تا یک بار مورد استفاده قرار گیرند و سپس دور انداخته شوند و باتری‌ های ثانویه ‏‎(‎باتری‌های قابل شارژ)، که طراحی شده تا شارژ شوند و چند بارمورد استفاده قرار گیرند. باتری‌ ها در اندازه‌ های مختلف هستند از ‏سلول‌ های مینیاتوری که در سمعک و ساعت مچی استفاده می‌ شوند، تا بانک باتری‌ های اندازه اتاق که به عنوان پشتیبان منبع ‏تغذیه در مبادلات تلفنی و مراکز داده‌ های کامپیوتر، به کار می‌ روند‎.‎

منبع ‎ AC / DC

در گذشته خط برق در برخی از مناطق، به صورت‎ DCودر بقیه مناطق به صورت ‏AC، عرضه می شده است. ترانسفورماتورها ‏نمی‌توانند برای‎ DC ‎استفاده شوند، اما به گونه‌ ای ساده، منبع تغذیه غیر قابل تنظیم ارزان می‌تواند به صورت مستقیم از خط‎ ‎AC ‎یا خط ‎ DC، بدون استفاده از یک ترانسفورماتور به کار آید‎. ‎منبع تغذیه، شامل یک یکسوساز و خازن فیلتر است. در هنگام ‏کار از‎ DC، یکسو کننده اساسا یک هادی است، بدون داشتن اثر، یکسوکننده قرار داده می‌شود تا اجازه دهد که عملیات از‎ AC ‎یا‎ DC ‎بدون تغییر اجرا شود‎.‎
