آشنائی با مولتی مترهای دیجیتال

برای استفاده از ولت متر در مدار، باید انرا به صورت موازی به مدار متصل کنیم. مقاومت درونی ولت متر بسیار زیاد است و تقریباً هیچ جریانی را از خود عبور نمی دهد برای استفاده از آمپر متر نیز در مدار، باید آنرا به صورت سری در مدار متصل کنیم. مقاومت درونی آمپر متر بسیار ناچیز و قابل صرف نظر کردن است.

دستگاه های اندازه گیری دیجیتالی مقادیر اندازه گیری شده را به صورت رقم یا ارقام روی صفحه نمایش (Display) نشان می‌دهند و معمولا واحد کمیت اندازه گیری شده مانند ولت، آمپر، میلی آمپر، درجه سانتیگراد و غیره را نیز به طریق مناسبی نمایش می‌دهند. از جمله دستگاه های اندازه گیری می‌توان به ولت متر، دورشمارها، حرارت سنج و مولتی متر اشاره نمود.

با دستگاه مولتی متر همگی در درس حرفه و فن دوره ی راهنمایی آشنا شده ایم، پس بدون مقدمه نحوه ی کار با این دستگاه رو ارایه می کنیم.

یکی از قسمت های اصلی یک مولتی متر، ولت متر DC آن می باشد. اساس کار یک ولت متر DC دیجیتالی بر مبنای مقایسه است. یعنی ولتاژ اعمال شده به ولت متر ، با یک ولتاژ مرجع (معمولا 100 میلی ولت و در بعضی از مولتی مترها، در ولناژ AC، یک ولت) مقایسه می‌شود و نتیجه مقایسه به کمک مدارات الکترونیکی و دیجیتالی به صورت ارقام که مبین مقدار ولتاژ DC اعمالی به ولت متر است، روی صفحه نمایش آن ظاهر می‌گردد.

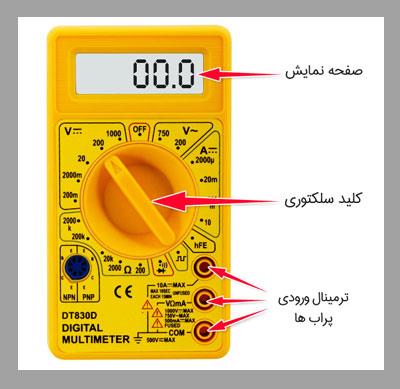

در شمای کلی این دستگاه یک صفحه مدرج به همراه یک selector مشاهده می کنید. همانطور که از اسم آن مشهود است این دستگاه برای اندازگیری کمیت هایی مانند اختلاف پتانیسل- مقاومت- جریان طراحی گردیده.

لازم به تذکر است روی دسته سلکتور نشانگری مو جود است که تعیین کننده دامنه کاری در اندازگیری های شما می باشد. یعنی نشان می دهد ولتاژی که شما قصد اندازه گیری آنرا دارید در چه حدودی قرار دارد، مثلاً بین 10-100ولت است یا بین 1-10 ولت یا .... .این حدود ولتاژ را باید خود شما با توجه به ولتاژ منبع تغذیه و مدارها به صورت حدودی بدانید. (این تنظیم دامنه برای مقاومت و جریان هم باید انجام شود).

مولتی مترهای امروزی قادر به اندازه گیری ولتاژها از چند صد میلی ولت تا 1000 ولت به صورت خودکار هستند و نیازی نیست شما حدود را بدانید و تنظیم کنید، فقط کافیست شما نشانگر را بر روی قسمت ولتاژ قرار دهید. اگر ولتاژ AC بود(مثل برق شهری) بر روی قسمت AC قرار داده و اگر DC بود، بروی قسمت DC قرار می دهیم. اگر هم قصد اندازه گیری مقاومت یا جریان را هم داشتیم، باید نشانگر را بچرخانیم و روی بخش مربوطه قرار دهیم. به این نوع مولتی مترها که به صورت خودکار تنظیم می شوند مولتی رنج یا آُتو رنج میگویند

این دستگاه نیز مانند هر سیستم دیگری دارای دو ترمینال - و + می باشد. برای استفاده صحیح از دستگاه بایستی سیم مشکی را به ترمینال منفی و سیم قرمز را به ترمینال مثبت متصل کنید. حال دکمه power دستگاه را زده و هر نوع اندازگیری را می توانید شروع کنید. دقت کنید که معمولاً مولتی مترها 2 پایانه ی قرمز یا + دارند که شما باید با توجه به توضیحات اختصاری ِ زیر آنها پایانه ی مناسب را انتخاب کنید. به عنوان مثال برای اندازه گیری جریان های بیش از چند دهم آمپر باید سیم قرمز را در پایانه ی دیگری قرار دهیم.

در این آزمایش قصد داریم مدار را از لحاظ جریان، ولتاژ و مقاومت تحلیل کنیم.
