آزمایشهای غیر مخرب NDT مایعات نافذ

تاريخ : ۱۳۹۲/۴/۱۸

آزمون مایع نافذ (رنگ نافذ یا فلورسنت(  Liquid Penetrant Inspection : (PT)

اصول :
ترکهای سطحی و منافذی که با چشم عادی قابل رویت نمی باشند بوسیله آزمون مایع نافذ شناسایی میشوند.این روش در شناسایی منافذ جوش کاربرد فراوانی دارد .قابل ذکر است که فولادهای آستنیتیک و فلزات غیر آهنی که از روش ذرات مغناطیسی (MT) نمیتوان آنها را تست نمود از روش مایع نافذ ارزیابی میشوند.

آزمون مایع نافذ را به دو طریق ، با استفاده از رنگ مرئی و فلورسنت میتوان انجام داد.بدین صورت که ابتدا سطح قطعه مورد نظر را تمیز و خشک مینماییم )سطح باید عاری از هرگونه شی خارجی مثل براده ها باشد تا مایع نافذ بخوبی داخل ترکها نفوذ نماید.(

سپس بوسیله مایع نافذ(penetrant) سطح موردنظر را می پوشانیم که میتوان این عمل را با اسپری نمودن نافذ و یا غوطه ور ساختن قطعه درون نافذ انجام داد.بر اثر خاصیت مویینگی نافذ به درون ترکها نفوذ میکند و برای اینکه از نفوذ آن اطمینان حاصل نماییم مدتی را صبر کرده(حدود 30 دقیقه) و سپس ماده نافذ اضافی را از روی سطح پاک میکنیم.

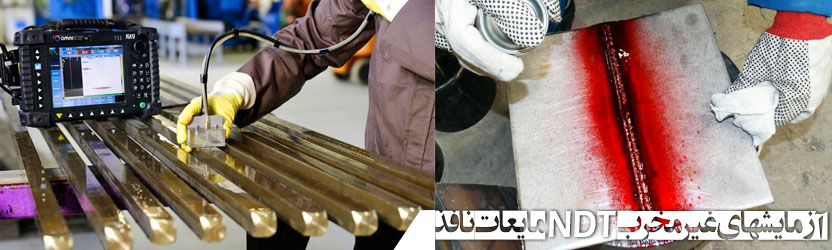

ظاهر کننده (Developer) که پودر سفید رنگی میباشد را روی سطح فوق اسپری میکنیم . ظاهر کننده باعث میشود مایع نافذ از ترکها بیرون کشیده شود و درنتیجه رنگ بر روی سطح پس میزند.

سپس بوسیله بازرسی چشمی تحت نور سفید (در صورت استفاده از رنگ مرئی) و یا نور ماورابنفش (در صورت استفاده از رنگ فلورسنتی) نشانه های رنگی ایجاد شده را مشاهده نموده و محل عیوب و ترکها مشخص میگردد.

استفاده های عمومی:

شناسایی و تشخیص محل عیوب سطحی در مواد بدون خلل و فرج

PT

کاربردها:

شناسایی ترک و منفذ در جوش
شناسایی عیوب سطحی در ریخته گری
شناسایی ترک ناشی از خستگی در اجسام تحت تنش
 آزمایشهای غیر مخرب NDT مایعات نافذ

محدودیتها:
جسم باید تقریبا سطح غیر متخلخل و صافی داشته باشد.
زمان تخمینی جهت ارزیابی:
کمتر از یک ساعت
