تست مایع نافذ (PT) یکی از روشهای آزمایش غیر مخرب است که موجب آشکارسازی عیوب سطحی می شود و لذا تست مایع نافذ روشی است که در جهت پیدا کردن ناپیوستگی های سطحی به کار برده می شود. عموما همه مواد (به جز مواد با سطح متخلخل) را می توان به وسیله این روش و به طور معمول تست نمود.

روش انجام تست مایع نافذ

ابتدا مایع نافذ بر روی سطح قطعه اعمال می شود. سپس بعد از گذشت مدت زمان معینی، مایع نافذ اعمال شده از سطح پاک می شود و ماده ظاهر کننده بر روی سطح اعمال می شود. بعد از مدت زمان معین، مایع نافذ نفوذ کرده در ناپیوستگی های سطحی بیرون کشیده شده و علائم کاملا مشخص را در روی سطح آشکار می کند.
با استفاده از این روش می توان عیوبی از قبیل ترک ها، حفرات گازی و درزهای به سطح رسیده را آشکار نمود.
حال به طور خلاصه مراحل تست مایع نافذ را بررسی می کنیم:

آماده سازی سطح

سطح تست را باید کاملا تمیز نمود و هر گونه عوامل مزاحم و زائد از قبیل آلودگی ها، چربی ها، گریس و روغن، جرقه جوش، پوسته اکسیدی و ... را باید از سطح پاک کرد که این کار را می توان با کهنه آغشته به مواد پاک کننده و یا در صورت نیاز به وسیله برس سیمی یا سنگ جت و یا سندبلاس انجام داد.

اعمال مایع نافذ

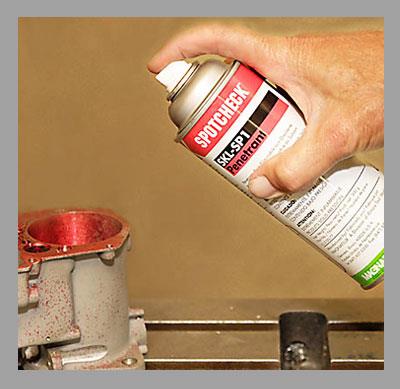

بعد از مرحله تمیزکاری سطحی، باید مایع نافذ را برروی سطح اعمال نمود که این عمل را با توجه به امکانات و یا شرایط قطعه می توان بوسیله اسپری کردن، غوطه وری قطعه در مخزن نافذ و یا به وسیله فرچه رنگ انجام داد.

پاک کردن نافذ اضافی

بعد از گذشتن زمان معین (معمولا بین 5 تا 30 دقیقه) که بستگی به شرایط سطحی و حساسیت قطعه دارد ، باید سطح را از مایع نافذ اضافی پاک کرد که این عمل را عموما با پارچه آغشته به محلول پاک کننده که توسط شرکت سازنده نافذ توصیه می شود و یا آغشته به آب (برای نافذ پاک شونده با آب) باید به دقت انجام داد ولی باید توجه کرد که از اعمال محلول پاک کننده به طورمستقیم بر روی سطح تست خودداری شود چون احتمال خروج مایع نافذ از درزها و ناپیوستگی های سطحی وجود دارد. و در این صورت آشکارسازی عیب مختل می شود. رنگ یک ماده نافذ عموما قرمز است.

اعمال ماده ظاهر کننده بر روی سطح

این ماده عموما از ذرات شبیه گچ به طور خشک و یا محلول در این ماده نفتی تشکیل شده و طبق خاصیت اسمز (موئینگی) موجود بیرون کشیدن مایعات نافذ از درزها و ناپیوستگی ها می شود. (رنگ این ماده عموما سفید است) و لذا علائم حاصل از عیوب (رنگ قرمز) در این زمینه سفید (ماده ظاهر کننده) آشکار می شود و با وضوح خوبی قابل روئیت می شود.

بازرسی

باید توجه داشت که عملیات بازرسی را بعد از گذشت زمان معین (معمولا 15 تا 30 دقیقه) انجام داد تا از خروج مایع نافذ از درزها توسط ظاهرکننده اطمینان حاصل شود.
کاربرد: در صنایع لوله سازی، خودرو، کشتی سازی وبازرسی فنی و .....
