طریقه کار قسمت اهم و طرز اندازه گیری مقاومت در اهمتر عقربه ای
ابتدا کلید سلکتور اهمتر را روی R*1 گذاشته و دو فیش اهمتر را به هم اتصال می دهیم،عقربه باید حرکت کند و روی صفر بایستد.در غیر اینصورت پیچ تنظیم صفر اهمتر باید تنظیم شود.اگر تنظیم نشد،باطری قلمی 1.5 ولتی داخل اهمتر ضعیف است. (باطری 9 ولت کتابی مربوط به قسمت R*10K است). یا اهمتر خراب است سپس دو فیش اهمتر را به دو سر مقاومت می زنیم.البته دقت شود که هر دو دست به فیش های اهمتر تماس نداشته باشد.اگر عقربه حرکت نکند کلید را روی R*10 و یا R*100 و یا R*1k قرار می دهیم.
به طور مثال اگر کلید روی R*100 باشد و عقربه روی خط مدرج شده روی عدد 50 ایستاد می گوییم مقدار مقاومت برابر است با (100*50=5000) یعنی 5000 اهم می باشد. اگر کلید را روی R*1K قرار دهیم و عقربه روی 5 بایستد که مقدار مقاومت باز هم برابر است با:
5*1K=5K
دقت شود هر بار که کلید را روی R*1 یا R*10 یا ...قرار می دهیم باید تنظیم صفر مجددا صورت گیرد.
طریقه کار قسمت AC:
برای اندازه گیری ولتاژ AC(مانند برق شهر) کلید انتخاب کننده (سلکتور) را در قسمت AC-Vباید قرار داد.(برق ACقطب مثبت و منفی ندارد و فیش ها را از هر طرف بزنیم فرقی نمی کند).
اگر کلید را روی درجه 10 قرار دهیم مقدار ولتاژ را روی خط مدرج بین صفر تا 10 باید بخوانیم،اگر کلید را روی درجه 50 قرار دهیم،مقدار ولتاژ را روی خط مدرج بین صفر تا 50 باید بخوانیم و اگر کلید سلکتور را روی درجه 250 قرار دهیم،مقدار ولتاژ را روی خط مدرج 0 تا 250 باید بخوانیم و اگر کلید سلکتوری را روی درجه 500 قرار دهیم،چون خط مدرج 500 وجود ندارد،مقدار ولتاژ را روی خط 0 تا 50 می خوانیم و آن را در 10 ضرب می کنیم و اگر کلید را روی 1 قرار دهیم مقدار ولتاژ را روی خط 0 تا 10 خوانده و بر 10 تقسیم می کنیم.
طریقه کار قسمت ولتاژ DC
برای اندازه گیری ولتاژ DC(مانند برق باطری یا آداپتور) کلید سلکتور را باید در قسمت DC-V قرار داد.برق DC دارای قطب + و - است و باید فیش سیاه را به منفی و فیش قرمز را به مثبت بزنیم در غیر اینصورت عقربه در جهت مخالف حرکت می کند.برای خواندن ولتاژ DC مانند ولتاژ AC عمل می شود،یعنی اگر کلید روی 10 باشد مقدار ولتاژ روی خط مدرج بین صفر تا 10 و اگر روی 50 باشد روی خط مدرج صفر تا 50 و اگر روی 250 باشد روی خط مدرج صفر تا 250 خوانده می شود.
برای اندازه گیری جریان DC بایستی مولتی متری که کلید آن روی DC-mA است،به طور سری در مدار قرار گیرد و مقدار جریان روی همان خطوط مدرج بین 0 تا 10،یا 0 تا 50 و یا 0 تا 250 خوانده شود.
دکمه فشاری قرمز روی بعضی اهمترها برای تست باطری اهمتر است،اگر فشار دادیم و عقربه تا نیمه حرکت کرد باطری سالم است.همچنین اگر دو سر اهمتر را به هم بزنیم و با تنظیم پیچ اهمتر عقربه روی صفر نیاید یا باطری آن ضعیف است یا اهمتر خراب است.
کلید دو حالته در بعضی اهمترها (+ -) برای اینست که اگر در موقع ولتاژگیری عقربه در جهت مخالف حرکت شود به جای تعویض فیش ها کلید را در حالت دیگر قرار داده ولتاژ را بخوانیم.
برای اندازه گیری ولتاژ باطری ها کلید سلکتور در قسمت ولتاژ روی درجه 10 قرار دارد بنابراین مقدار را روی خط مدرج بین صفر تا 10 باید بخوانیم که در این صورت مشاهده می کنیم،عقربه بین 4 تا 6 قرار گرفته است و حدودV 4.5 ولت را نشان می دهد.همچنین در شکل زیر طریق ولتاژگیری برق شهر نشان داده شده است.

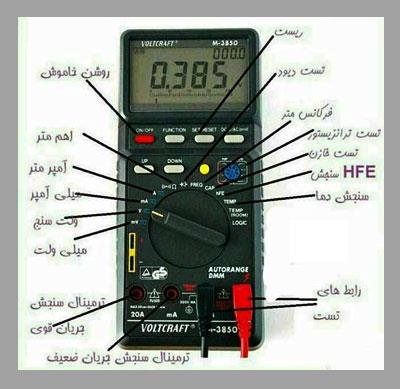

طرز کار اهمتر دیجیتال
طریقه اندازه گیری مقاومت
کلید سلکتور اهمتر را روی قسمت Ω قرار می دهیم در این قسمت،علامت های (200 و 2kو 20kو 200k و 2Mو 20M)) نوشته شده است که قسمت) مربوط به تست دیود،تست ترانزیستور و تست قطع و وصل بودن می باشد (بیزر یا بوق).
هنگامی که کلید اهمتر را روی عدد 200 قرار می دهیم،یعنی اهمتر در این حالت قابلیت اندازه گیری مقاومت های بین صفر تا 200 اهم را دارا می باشد و هنگامی که کلید را روی 2K قرار می دهیم،یعنی اهمتر قابلیت اندازه گیری مقاومت های بین صفر تا 2 کیلو اهم را دارا می باشد و ... ضمنا در این حالت فیش سیاه اهمتر را در محل COM و فیش قرمز اهمتر را در محلی که با V/F/Ω مشخص شده قرار می دهیم و مقدار مقاومت را بر روی صفحه می خوانیم.هرگاه اهمتر قادر به خواندن مقدار مقاومت نباشد عدد 1 ظاهر می شود که باید کلید را تغییر داد و هرگاه اهمتر در همه حالت عدد 1 را نشان دهد معرف خرابی مقاومت است.
طریقه تست دیود و ترانزیستور با اهمتر دیجیتال:
برای تست دیودها و ترانزیستورها،کلید اهمتر را روی قسمت ... قرار می دهیم و فیش سیاه اهمتر را در نقطه COM و فیش قرمز را در نقطه V/F/Ω قرار داده و دیود و ترانزیستور را تست می کنیم.
طریقه اندازه گیری ولتاژ مستقیم باطری (=DC)
کلید سلکتور را روی محدوده ولتاژ DC که با علامت _ مشخص شده قرار می دهیم.در این محدوده شماره های مختلفی دیده می شود. چنانچه کلید را روی رنج 200m قرار دهیم، مفهومش اینست که اهمتر در این حالت قادر است ولتاژهای بین صفر تا 200 میلی وات را اندازه گیری کند.چنانچه کلید سلکتور را روی عدد 2V قرار دهیم مفهومش اینست که اهمتر در اینحالت قادر است ولتاژهای بین صفر تا 2 ولت را اندازه گیری کند و به همین نحو... در این حالت نیز فیش سیاه در محل COM و فیش قرمز در محل V/F/Ω نصب می شود.ضمنا به علت اینکه بایستی فیش مثبت و منفی را درست وصل کنیم،در صورت برعکس زدن فیشها،مقدار ولتاژ با علامت منفی روی صفحه ظاهر می شود.
طریقه اندازه گیری ولتاژ متناوب (AC)
کلید سلکتور اهمتر را روی محدوده ولتاژ AC که با علامت ~ مشخص شده قرار می دهیم.در این محدوده شماره های مختلفی دیده میشود.چنانچه کلید را روی رنج 2V قرار دهیم،یعنی در این حالت اهمتر قادر است ولتاژهای بین صفر تا 2 ولت متناوب را اندازه گیری کند و اگر کلید را روی 20V قرار دهیم یعنی اهمتر ولتاژهای بین صفر تا 20 ولت را می تواند اندازه گیری نماید.در این حالت فیش سیاه را در محل COM و فیش قرمز را در محل V/F/Ω قرار داده و فیش ها را از هر طرف به محل ولتاژ وصل کنیم فرقی نمی کند چون ولتاژ متناوب قطب منفی و مثبت ندارد.
طریقه اندازه گیری جریان DC:
کلید سلکتور را روی قسمت DC-mA قرار داده و فیش سیاه را در محل COM و فیش قرمز را در محل mA (برای جریان کم) و یا 20A (برای جریان زیاد) قرار داده و آنگاه برای اندازه گیری جریان،فیش اهمتر را در مدار مربوطه به صورت سری قرار می دهیم.
طریقه اندازه گیری مقدار ظرفیت خازن
پایه های خازن را پس از خالی خازن،در محلی که با CX در قسمت بالای اهمتر مشخص شده است قرار داده و کلید سلکتور را در قسمت CX،بر روی یکی از شماره ها قرار می دهیم.به طور مثال وقتی کلید سلکتور را روی رنج 20n قرار می دهیم یعنی اهمتر قادر است ظرفیت خازنهایی که بین صفر تا 20 نانوفاراد است را اندازه گیری نماید.
طرز کار تستر ترانزیستور در اهمتر دیجیتال
ابتدا مشخص می کنیم که ترانزیستور PNP(مثبت) است و یا NPN(منفی) و سپس پایه های Bو Eو C آن را مشخص می کنیم.
سپس ترانزیستور مورد تست را در محل مربوطه قرار داده و کلید سلکتور را روی hFE قرار می دهیم و آنگاه مقدار hFE ترانزیستور بر روی صفحه اهمتر ظاهر می شود که با مقایسه کردن آن با مقدار hFE که در جلوی شماره آن ترانزیستور،در کتاب مشابهات ترانزیستورها نوشته شده است،می توان پی برد که ترانزیستور سالم است یا خراب.
طریقه اندازه گیری مقدار فرکانس با اهمتر دیجیتال
کلید سلکتور اهمتر را روی قسمت فرکانس (20KHZ) قرار داده و فیش سیاه را به محل COM و فیش قرمز را در محل V/F/Ω قرار می دهیم و آنگاه مقدار فرکانس را اندازه می گیریم.
طریقه اندازه گیری مقدار حرارت با اهمتر دیجیتال
قطعه حساس به حرارت را که به دو فیش وصل است و در جعبه اهمتر قرار دارد به محلی که در قسمت بالای اهمتر قرار دارد و با علامت - و + مشخص شده قرار داده و آنگاه اگر قطعه فوق را به محل دما نزدیک کنیم مقدار حرارت بر روی صفحه اهمتر ظاهر می شود.
کلید Hold در بعضی اهمترهای دیجیتال،مقدار کم و زیاد شده و متناوبا تغییر کند که برای ثابت دیده شدن عدد،می توان کلید Hold را فشار داد.
