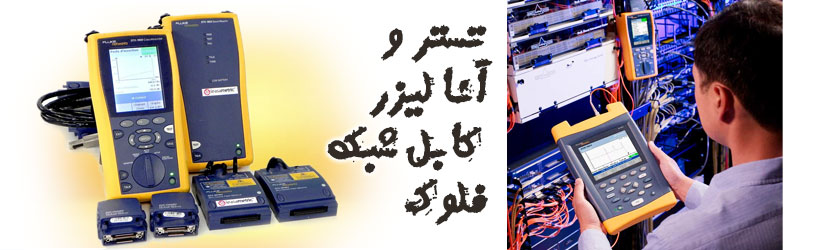

تستر و آنالیزر کابل شبکه

تستر و آنالیزر کابل شبکه

در قسمت اول که مربوط به تست و آنالیز زیرساختهای شبکه (فیبرنوری و مسی) می شود، سه دسته روش تست می باشد که هر کدام را به اختصار توضیح داده و برای هرکدام یک نمونه مثال می نویسیم.

تست Verify:

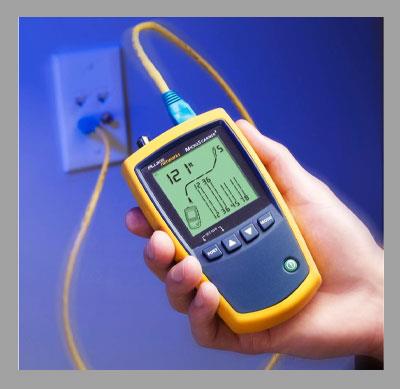

همانطور که مشخص است در ابتدایی ترین حالت تست کابل ، جهت برطرف کردن ایرادهای اولیه کابل تا متراژهای پایین، از این دسته تسترها استفاده می شود. با توجه به اینکه قابلیت های این دستگاهها محدود و مربوط به شبکه های کوچک می باشد ، در نتیجه از لحاظ قیمت نیز در رده های پایین تری قرار دارند. در این قسمت کمپانی فلوک جهت تست کابل های مسی دستگاه Micro Scanner را پیشنهاد می کند که امکان تست کابل در Cat6 , Cat 5e همچنین Coax را دارد.
برخی از امکانات این دستگاه :
طول مسیر کابل Length ،Wire mapو Distance to fault
جهت ثبت سفارش این دستگاه می بایست از شماره فنی های زیر استفاده نمائید:

 تست (Intellitone(Prob & toner

یکی دیگر از تستر های کاربردی این گروه دستگاه IntelliTone می باشد. این دستگاه بر خلاف قیمت پایین ، کارایی فوق العاده ای دارد. امکانات این دستگاه از این قرار است که از طریق این دستگاه می توان یک ملودی بر روی کابل ایجاد کرد و از طرف دیگر با قسمت دیگر این تستر ملودی را احساس کرده و پخش کند. از این طریق می تون کابل هایی که شماره گذاری نشده و یا مسیر آن نامشخص است ( سقف کاذب، دیوار کاذب) پیدا کرد. این کار را حتی اگر کابل ها سربندی نشده باشد و یکسر آن باز باشد می توان انجام داد. در ضمن تمامی تستر های فلوک امکان ایجاد کردن Tone  را دارند. کسانی که مدل هایی از تستر فلوک را دارند ، فقط با خرید قسمت Prob  می توانند جهت ثبت سفارش این دستگاه می بایست از شماره فنی های زیر استفاده نمائید:

1.  MT-8200-60A : Intelli Tone 200  Prob & Toner
2. MT-8200-63A: Intelli Tone 200 Prob Only
3. Qualify



دسته دوم از گروه آنالایزرهای زیرساخت مربوط می شود به مبحث Qualify کردن کابل که در این گروه تنها تستری که این امکان را داراست دستگاهی است بنام Cable IQ ، که امکانات آن به شرح زیر است:

اعلام میزان پهنای باندی که هر کابل پشتیبانی می کند. مثل: (10/100/1000/VOIP/…)

طول خط (Length) Wire Map

اعلام اینکه آیا کابل شما بیش از اندازه Noise و القای مجاور دارد یا خیر، که اصلاحاً اعلام Cross talk خط می باشد. شما می توانید میزان Impedance کابل مورد نظر را هم اندازه گیری کنید. این دستگاه امکان ذخیره سازی و چاپ تست های انجام شده را دارد. جهت ثبت سفارش این دستگاه می بایست از شماره فنی های زیر استفاده کنید:

آخرین دسته بندی تست کابلها که کاملترین آن نیز می باشد مجموع دو دسته قبلی است که تسترهای زیادی جهت کابلهای فیبرنوری و مسی وجود دارد که از میان آنها به دستگاه DTX-1800 به همراه ماژول های فیبرنوری آن اشاره می کنیم.
روش کار این دستگاه به شرح زیر است:
همانطور که مطلع هستید، هنگامی که در کابلهای مسی سیگنال وارد می شود میدان مغناطیسی بزرگی بوجود می آید که در اثر ایجاد این میدان مغناطیسی الکترون مربوط به زوج ها برروی یکدیگر القا شده و یکسری پارامترهای افت خط بوجود می آورد . این پارامترها هر کدام می توانند نمایانگر یک ایراد و یا یک اتفاق مهم در کابل باشد. اتفاقاتی مثل کیفیت کابل مسی، نحوه سربندی کابل مسی هم به صورت کیفی از نظر نحوه پانچ و هم رنگ بندی و ... مقاومت کابل و پارامترهای دیگر که بر اثر فرمول های متفاوت بوجود می آید. اندازه گیری هر کدام از این پارامترها در استانداردهای مختلف و هم در Category های مختلف حائز اهمیت می باشد. پیروی از استاندارهای مختلف جهانی نظیر EN, TIA, ISO و ... از دیگر قابلیت های این دستگاه است. شما می توانید در کوهتاهترین زمان ممکن (9 ثانیه) بلندترین کابل استاندارد (90 متر) را تست بگیرد.همچنین امکان پشتیبانی تست تا فرکانس 900 مگاهرتز در این دستگاه وجود دارد. علاوه بر آن می توانید تست ها را هم به صورت اعداد و هم به صورت گراف ببینید.
جهت تست فیبرنوری هم شما می توانید ماژول های مالتی مد (MFM2) و سینگل مد (SFM2) را اضافه کنید. بعلاوه جهت تشخیص دقیق محل ایرادات فیبرنوری نظیر Bend, Coupling و شکستگی های کابل شما می توانید از جدیدترین ماژول این دستگاه یعنی ماژول OTDR استفاده کنید.
