کاربرد مسافت سنج یا متر لیزری
براي اندازه گيري
فاصله با ليزر، روش های مختلفي وجود دارد که معروفترين آنها روش «زمان پرواز ليزر پالسی» است که شباهت ذاتي به روش های "زمان پرواز" مورد استفاده در فيزيک دارد، با اين تفاوت که بجای نوترون يا يون می خواهيم سرعت فوتون را اندازه گيرس نماييم. از همين تفاوت ساده، مي توان نتيجه گرفت که در فاصله يابی ليزري با زمان های بسيار کوتاهي سر و کار داريم. به اين روش در اصطلاح «رادار ليزری TOF» نيز گفته مي شود و کاربردهای متعددی در صنعت، امور نظامی و فضانوردی، هواشناسی، کنترل ترافيک، نقشه برداری معمولي و سه بعدي و ... دارد.اساس کار اینه که یک پالس لیزر ایجاد شده و به مانع مورد نظر که می خواهیم فاصله آنرا اندازه بگیریم برخورد می کند و منعکس می شد. با یک مدار بسیار دقیق زمانسنج، که باید در حد چند ده پیکوثانیه دقت اندازه گیری داشته باشد می شود فاصله رو دقیقا اندازه گرفت.سرعت سنج های لیزری پلیس راه که اصطلاحا " لیزر گان" گفته می شه هم اینطوری کار می کنند، با این تفاوت که برای سنجش سرعت خودرو باید چند بار پالس فرستاده بشه تا فاصله لحظه به لحظه خودرو از دوربین حساب شود. سرعت جسم هم از تقسیم فاصله به زمان بدست میاد. البته در عمل یک سری پالس ارسال و دریافت می شه که خطای اندازه گیری رو کاهش بده.
متر های لیزری، قابلیت های فراوانی در خود جای داده اند مانند اندازه گیری با دقت یک میلی متر، اندازه گیری مساحت و حجم، اندازه گیری پیوسته، حافظه داخلی، اندازه گیی شیب، دوربین تصویر برداری رنگی با قابلیت زوم برای دیدن مکان های بیش از 100 متر تا 5 کیلومتر، که به برخی از این امکانات در زیر اشاره می کنیم.
آیا تا به حال پیش آمده است که بخواهید ارتفاع یک ساختمان را که در برابر آن ایستاده اید به تنهایی یا بدون رفتن به بالای ساختمان اندازه گیری کنید و یا به سرعت و به سادگی شیب شیروانی را محاسبه کنید.

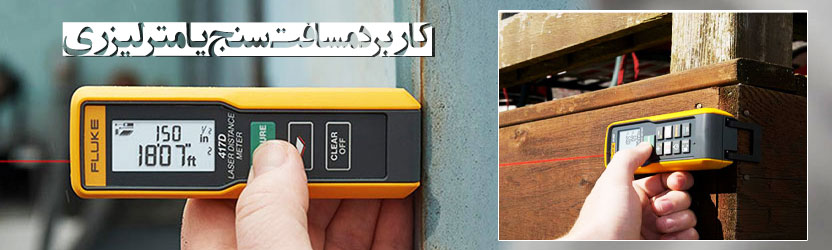

![کاربرد مسافت سنج یا متر لیزری](/images/EditorUpload/fstwt.jpg-01.jpg)
در این مقاله سعی شده برخی از قابلیت های متر لیزری را معرفی کنیم.
محاسبه فیثاغورث ساده
اندازه گیری فواصلی که بصورت مستقیم قابل محاسبه نیست، می توان بسادگی با محاسبه دو ضلع، ضلع سوم را محاسبه کرد. مثلا می توان رای اندازه گیری ارتفاع یک ستختمان یا دکل مخابراتی در پایین ساختمان باستید و با استفاده از رابطه فیثاغورث و ثابت نگه داشتن متربه راحتی ارتفاع را به روش زیر بدست آورد.
ابتدا لیزر متر را روی بالا ترین ارتفاع ساختمان قرار داده و اولین عدد را اندازه گیری می کنید سپس متر را هم سطح زمین طوری قرار دهید تا نقطه لیزر در ابتدای ارتفاع ساختمان قرار گرفته شود به اندازه گیری این مقدار، دستگاه ارتفاع ساختمن را به شما نشان می دهد.
فیثاغورث ترکیبی
برای اندازه گیری بخشی از یک ارتفاع موارد زیر را در نظر می گیریم.
فیثاغورت دوبل: مناسب برای مکان هایی که به جهت عدم دسترسی و یا وجود مانع، امکان اندازه گیری پیوسته وجود ندارد.
اندازه گیری ذوزنقه ای: مناسب جهت محاسبه سقف های شیب دار
اندازه گیری ممیزری: (زمین پیمایی) مناسب جهت فاصله های یکسان در طول یک خط
کارکرد حداقل و حد اکثر: محاسبه حداقل و حداکثر فاصله بین دو نقطه و بصورت ترکیبی با تمامی عملکردها.
برخی از متر های لیزری و مسافت سنج های موجود در شرکت بهروز، عامل فروش انواع متر لیزری و ... در ایران عبارتند از:
