انواع فشار سنج چیست؟
تاريخ :
۱۳۹۳/۳/۱۹
انواع فشار سنج و نحوه اندازه گیری فشار
فشار را به کمک دستگاه های
فشار سنج اندازه می‌گیرند.نحوه اندازه گیری آن بستگی به نوع آن دارد.
عمده‌ترین فشار سنج ها که بر حسب مکانیزم کارشناسان نامگذاری شده است انواع فشار سنج شامل موارد زبر می شود:
- فشارسنج لوله U شکل
- فشارسنج مکلئود
- فشارسنج جیوه‌ای
- فشارسنج ترموکوپل
- فشارسنج صوتی
- فشارسنج خازنی
- فشارسنج گاز ایده‌ال
ساده ترین و معروفترین آن ها
فشار سنج لوله U شکل است که در آن مقداری جیوه در لوله U شکل ریخته شده و میزان اختلاف
فشار محیط (هوا که برابر p0 است) و ماده داخل فشارسنج که بر مایع جیوه فشار وارد می‌کند از طریق اختلاف ارتفاع ستون مایع جیوه اندازه گیری می‌شود. بنابراین از این طریق فشار واقعی را می‌توانیم بدست آوریم:
(P=P0 + ρg (h - h0در رابطه اخیر P فشار و ρ چگالی ماده و P0 فشار اتمسفر ، h0 ارتفاع ستون مایع در فشار اتمسفر، g شتاب جاذبه و h ارتفاع ستون مایع در فشار ماده می‌باشد.

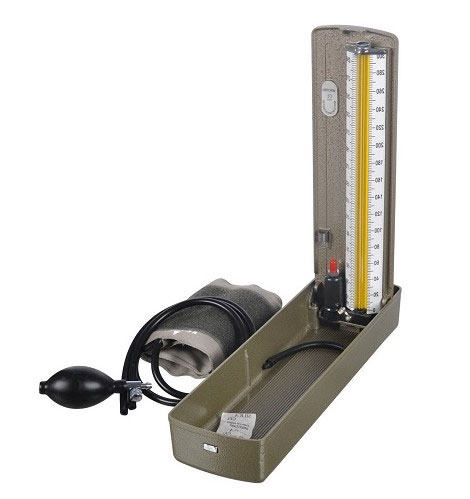

فشارسنج جیوه‌ای (Mercury Barometer)
این
فشار سنج اساساً از یک لوله خالی از هوا درست شده است که یک طرف آن مسدود و طرف دیگر آن که باز است در ظرف پر از جیوه فرو برده شده است. فشار هوای بیرون ، جیوه را از منبع به سمت داخل لوله می‌راند. جیوه تا حدی که وزن آن در داخل لوله ، دقیقاً معادل نیروی ناشی از
فشار هوا گردد در لوله
فشار سنج بالا می‌رود و سپس در حالت تبادل و سکون باقی می‌ماند. با تغییر
فشار هوا ، سطح جیوه در داخل لوله نیز بالا و پایین خواهد رفت. در شرایط نرمال جیوه به اندازه
92/29 اینچ یا
760 میلی متر در لوله بالا می‌آید که فشاری معادل 15/1013 میلی بار است. جیوه در داخل لوله فشارسنج به دلیل خاصیت کشش سطحی دارای یک سطح محدب است که هنگام تعیین
فشار، باید بالاترین سطح محدب قرائت شود.

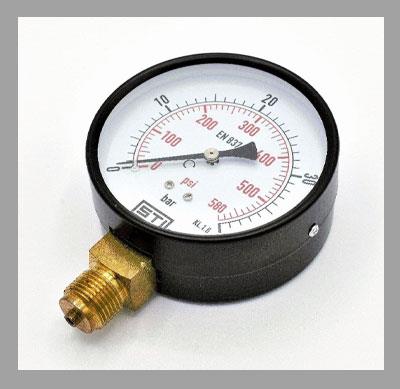

فشارسنج فلزی (Aneroid)
فشارسنج فلزی وسیله‌ای است مکانیکی که از یک محفظه قوطی شکل استوانه‌ای بدون هوا تشکیل شده است؛ با تغییر فشار هوا این محفظه منقبظ یا منبسط می‌شود. با یک سیستم نسبتاً پیچیده که مرکب از تعدادی اهرم و قرقره است این تغییرات بزرگ شده و به یک عقربه که بر روی صفحه مدرجی حرکت می‌کند، منتقل می‌شود. یک شاخص متحرک که می‌تواند در یک نقطه ثابت شود بر روی فشار سنج تعبیه شده است تا بتوان تغییرات فشار را نسبت به آخرین قرائت اندازه گیری کرد.
فشار نگار (Barograph)
فشار نگار مشابه
فشارسنج فلزی است با این تفاوت که اثر تغییرات فشار در محفظه بدون هوا، به یک قلم انتقال داده شده و قلم بر روی کاغذی که
دور یک استوانه چرخان پیچیده شده است خط پیوسته‌ای را رسم می‌کند. محور عمودی این صفحه بر حسب واحد
فشار و محور افقی آن بر حسب زمان مدرج شده است که معمولاً برای هر دو ساعت یک خط وجود دارد.
فشار نگارهای دقیقی هم ساخته شده است که قادرند تغییرات
فشار را تا یک دهم میلی بار اندازه گیری نمایند، این دستگاه ها
میکرو باروگراف نامیده شده‌اند.
