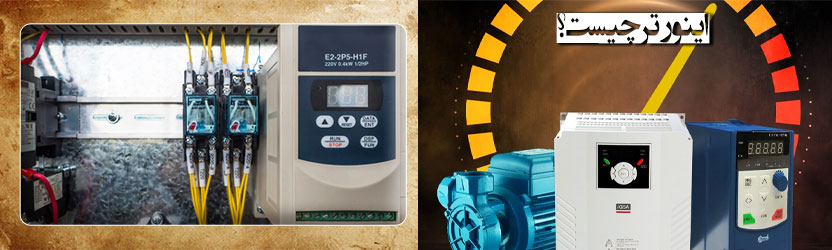

اینورتر چیست؟
تاريخ :
۱۳۹۳/۴/۸
اینورتر و کاربرد آن چیست؟
اینورتر دستگاه الکترونیکی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می کند. جریان AC تبدیل شده می تواند بر اساس نیاز در هر ولتاژ و فرکانسی باشد که بوسیله ترانسفورماتورهای مناسب و مدارها کنترل می شود.
اینورترها قطعات متحرک ندارند و در طیف گسترده ای از ابزارهای کاربردی استفاده می شوند، از منبع تغذیه کامپیوتر گرفته تا ابزار بزرگ حمل و نقل فله. اینورترها معمولا برای تامین جریان AC از منابع DC مانند پانل های خورشیدی یا باتری مورد استفاده قرار می گیرند.
اینورتر نوسان ساز الکترونیکی قدرت بالا است. دلیل این نام گذاری آن است که این دستگاه عمل عکس مبدل برق AC به DC متداول را انجام می دهد.

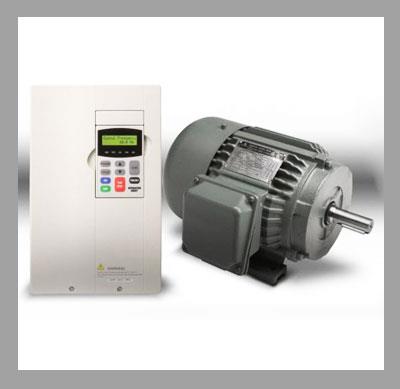

کنترل کننده های دور موتورهای الکتریکی(اینورتر) هر چند که ادوات پیچیده ای هستند ولی چون در ساختمان آنها از مدارات الکترونیک قدرت استاتیک استفاده می شود و فاقد قطعات متحرک می باشند، از عمر مفید بالائی برخوردار هستند . مزیت دیگر کنترل کننده های دور موتور توانائی آنها در عودت دادن انرژی مصرفی در ترمزهای مکانیکی و یا مقاومت های الکتریکی به شبکه می باشد. در چنین شرائطی با استفاده از کنترل کننده های دور(اینورتر) مدرن می توان از اتلاف این نوع انرژی جلوگیری نمود . به طوری که در برخی کاربردها قیمت انرژی بازیافت شده از این طریق ، در کمتر از یکسال معادل هزینه سرمایه گذاری سیستم بازیافت انرژی می شود.
کاربرد های اینورتر
منبع تغذیه
اینورتر برق DC را از منابعی مانند باتری، پانل های خورشیدی، یا سلولهای سوختی به برق AC تبدیل می کند. برق خروجی را می توان به هر ولتاژی که لازم باشد تبدیل کرد.
میکرو اینورترها مستقیما جریان را از پانل های خورشیدی به جریان متناوب تبدیل می کنند.
منابع برق اضطراری
استفاده از باتری و
اینورتر بعنوان
منبع تغذیه اضطراری (یو پی اس) جهت تامین برق AC زمانی که برق اصلی در دسترس نیست. وقتی که برق اصلی مجددا برقرار شد، از یکسو کننده برای شارژ کردن باتری ها استفاده می شود.
گرمکن القائى
از اینورتر ها برای بالا بردن فرکانس برق اصلی جهت استفاده در گرمکن القائى استفاده می شود. برای اینکار ابتدا برق اصلی با به DC تبدیل کرده و سپس بوسیله اینورتر برق DC را به AC با فرکانس بالاتر تبدیل می کنند.
انتقال انرژی به روش HVDC
در انتقال برق به روش HVDC (انتقال مقدار زیادی انرژی در مسافت‌های زیاد و با تلفات کم)، ابتدا برق AC به برق DC با ولتاژ بالا تبدیل شده و به مکان دیگری منتقل می شود. سپس در محل دریافت، به کمک اینورتر آن را به برق AC تبدیل می کنند.
درایو فرکانس متغیر
درايو
فرکانس متغیر یا VFD يك سيستم براي كنترل كردن سرعت چرخش يك موتور AC با كنترل كردن فركانس برق اعمال شده به موتور الكتريكي است.
اینورتر وظیفه کنترل برق را به عهده می گیرد. در اغلب موارد ، درایو فرکانس متغیر شامل یک یکسوساز است به طوری که برق DC مورد نیاز
اینورتر از برق AC اصلی تامین می شود. از آنجا که در اینجا
اینورتر یک عنصر اصلی است، بعضی اوقات درایو فرکانس متغیر به نام درایو
اینورتر یا کلا
اینورتر نامیده می شود.
درایوهای الکتریکی وسیله نقلیهدر حال حاضر از
اینورتر جهت کنترل قدرت کشش موتور در برخی وسایل نقلیه برقی مانند قطار برقی و همچنین برخی از خودروهای الکتریکی و هیبریدی مانند تویوتا Prius استفاده می شود. به طور خاص پیشرفت های مختلف انجام شده در تکنولوژی اینورترها به خاطر کاربرد آنها در وسایل نقلیه برقی است. در وسایل نقلیه مجهز به ترمز احیا کننده،
اینورتر همچنین انرژی خود را از موتور (که در این جا به عنوان یک ژنراتور عمل می کند) گرفته و آن را در
باتری ها ذخیره می کند.
ویژگی های اینورتر
كاهش انرژی مصرفی و لذا كاهش هزینه برق، كاهش جریان راه اندازی و در نتیجه طولانی شدن عمر موتور ، امكان تغییر سرعت موتور، امكان تغییر جهت حركت موتور، داشتن حفاظت در برابر اضافه بار، امكان كار موتور در شرایطی كه ولتاژ ورودی متغیر است، امكان كنترل از راه دور، ایجاد سرعت بیشتر از سرعت نامی موتور، برنامه ریزی كردن حركت.
اینورتر به صورت هوشمند میزان بار وارده به موتور را تشخیص داده و متناسب با همان بار، به موتور جریان می دهد و این جریان در بسیاری از مواقع از جریان نامی موتور كمتر است. دستگاهی الكترونیكی است كه بوسیله آن می توان سرعت موتورهای سه فاز را تغییر داد.
اینورتر (Inverter) یا مبدل برق دستگاه الکترونیکی است که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می کند. جریان AC تبدیل شده می توانند بر اساس نیاز در هر ولتاژ و فرکانسی باشد که بوسیله ترانسفورماتورهای مناسب و مدارها کنترل می شود.
اینورترها inverter
بحثی كه همیشه در الكترونیك صنعتی مطرح بوده و هست تبدیل یك ولتاژ dc به یك ولتاژ ac است. به سیستمی كه این تبدیل را برای ما انجام می دهد اینورتر گفته می‌شود.
انواع اینورترها از نظر فاز و شكل موج خروجی: اینورترها از نظر فاز تبدیل به دو نوع عمده تك فاز و سه فاز تقسیم بندی می‌شوند همچنین از نظرشكل موج خروجیشان به چهار نوع زیر تقسیم می‌شوند.
- خروجی به شكل موج مربعی
-
خروجی به شكل سینوسی اصلاح شده (معمولی)
- خروجی به شكل سینوسی اصلاح شده (پله ای)
-
خروجی به شکل سینوسی خالص
